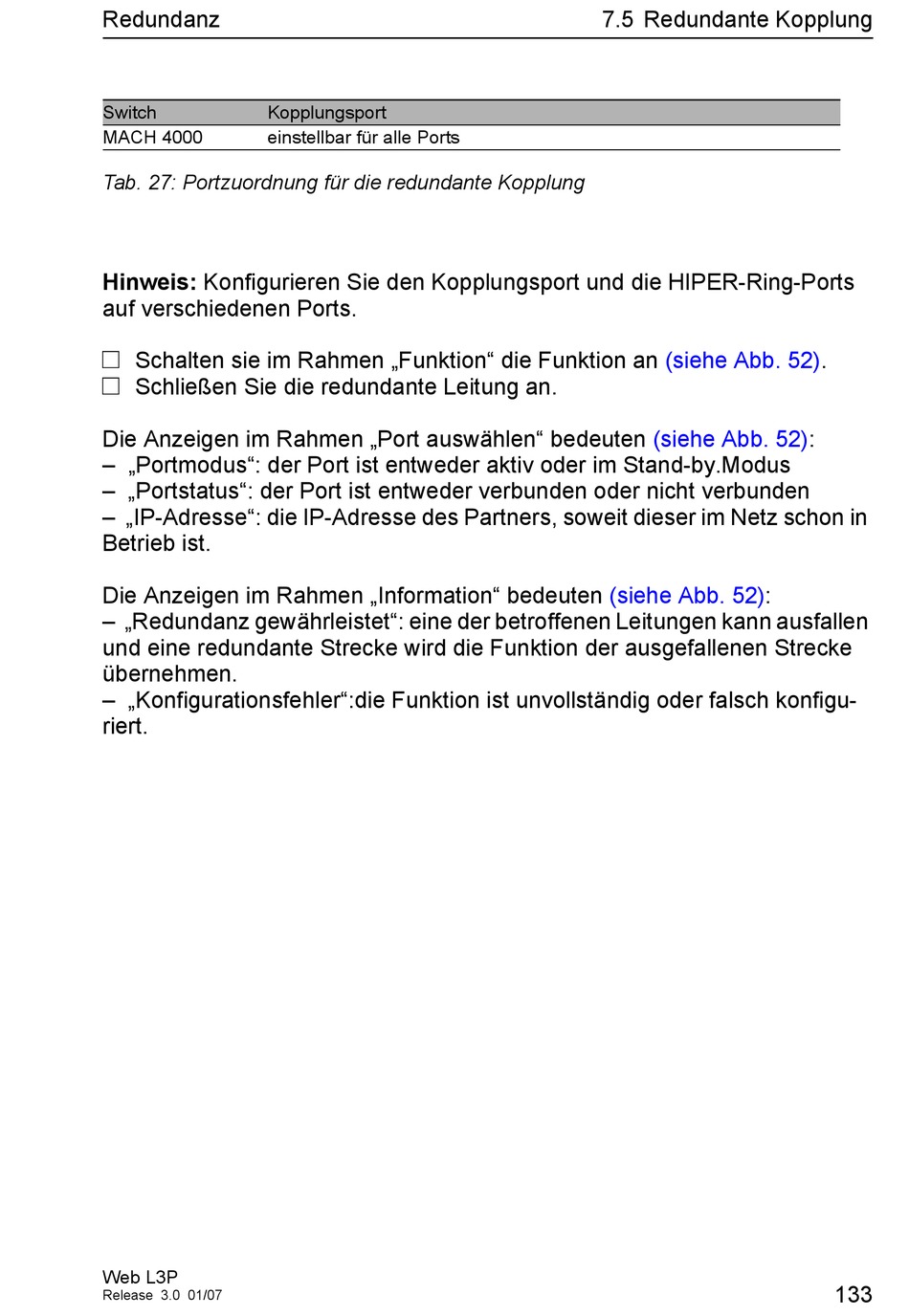

Hirschmann PowerMICE Referenzhandbuch Seite 133

Redundanz
Switch Kopplungsport
MACH 4000 einstellbar für alle Ports
Tab. 27: Portzuordnung für die redundante Kopplung
Hinweis: Konfigurieren Sie den Kopplungsport und die HIPER-Ring-Ports
auf verschiedenen Ports.
V Schalten sie im Rahmen „Funktion" die Funktion an
V Schließen Sie die redundante Leitung an.
Die Anzeigen im Rahmen „Port auswählen" bedeuten
– „Portmodus": der Port ist entweder aktiv oder im Stand-by.Modus
– „Portstatus": der Port ist entweder verbunden oder nicht verbunden
– „IP-Adresse": die IP-Adresse des Partners, soweit dieser im Netz schon in
Betrieb ist.
Die Anzeigen im Rahmen „Information" bedeuten
– „Redundanz gewährleistet": eine der betroffenen Leitungen kann ausfallen
und eine redundante Strecke wird die Funktion der ausgefallenen Strecke
übernehmen.
– „Konfigurationsfehler":die Funktion ist unvollständig oder falsch konfigu-
riert.
Web L3P
Release 3.0 01/07
7.5 Redundante Kopplung
(siehe Abb.
(siehe Abb.
(siehe Abb. 52):
52).
52):
