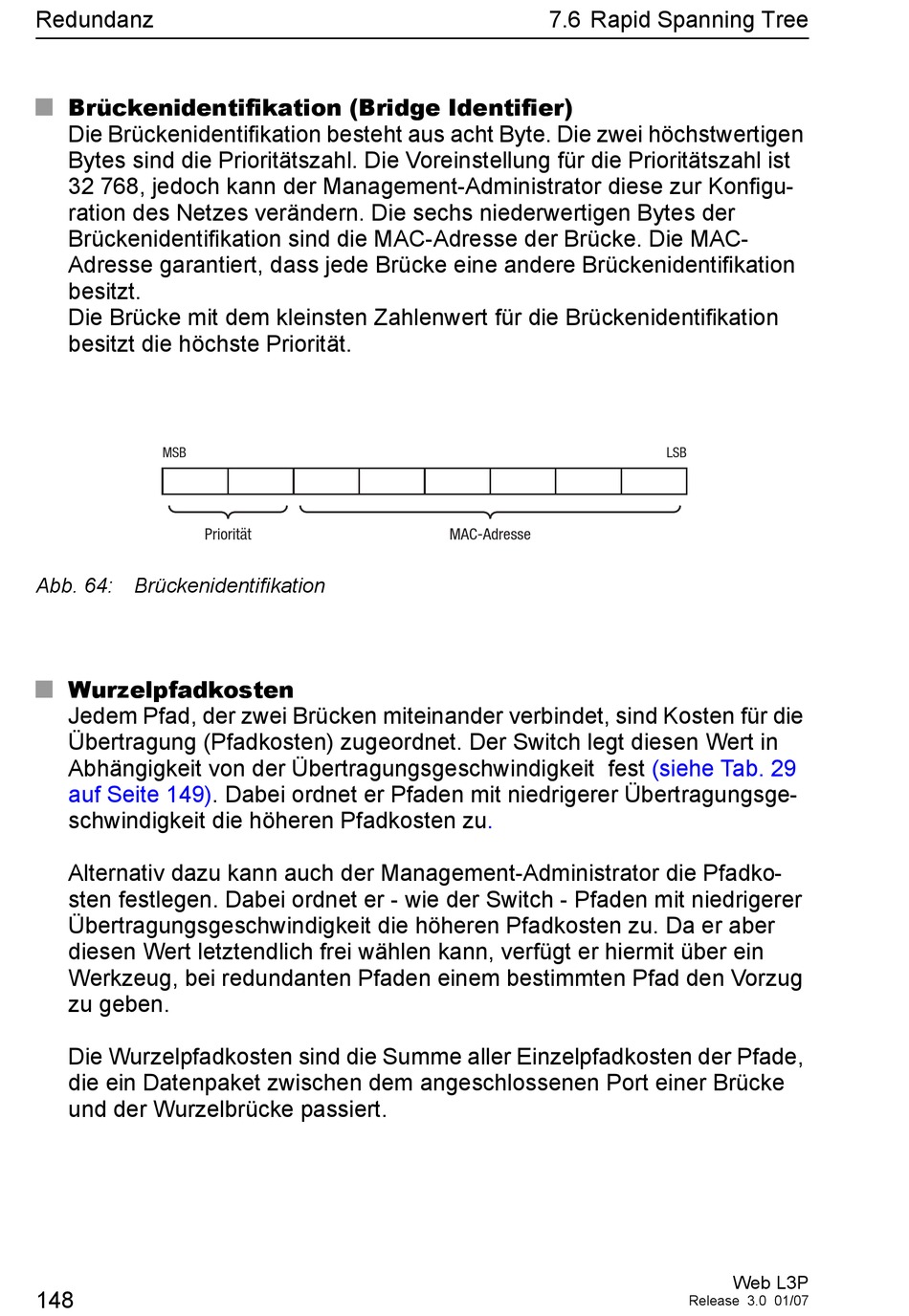

Hirschmann PowerMICE Referenzhandbuch Seite 148

Redundanz
Brückenidentifikation (Bridge Identifier)
U
Die Brückenidentifikation besteht aus acht Byte. Die zwei höchstwertigen
Bytes sind die Prioritätszahl. Die Voreinstellung für die Prioritätszahl ist
32 768, jedoch kann der Management-Administrator diese zur Konfigu-
ration des Netzes verändern. Die sechs niederwertigen Bytes der
Brückenidentifikation sind die MAC-Adresse der Brücke. Die MAC-
Adresse garantiert, dass jede Brücke eine andere Brückenidentifikation
besitzt.
Die Brücke mit dem kleinsten Zahlenwert für die Brückenidentifikation
besitzt die höchste Priorität.
MSB
Priorität
Abb. 64: Brückenidentifikation
Wurzelpfadkosten
U
Jedem Pfad, der zwei Brücken miteinander verbindet, sind Kosten für die
Übertragung (Pfadkosten) zugeordnet. Der Switch legt diesen Wert in
Abhängigkeit von der Übertragungsgeschwindigkeit fest
auf Seite 149). Dabei ordnet er Pfaden mit niedrigerer Übertragungsge-
schwindigkeit die höheren Pfadkosten
Alternativ dazu kann auch der Management-Administrator die Pfadko-
sten festlegen. Dabei ordnet er - wie der Switch - Pfaden mit niedrigerer
Übertragungsgeschwindigkeit die höheren Pfadkosten zu. Da er aber
diesen Wert letztendlich frei wählen kann, verfügt er hiermit über ein
Werkzeug, bei redundanten Pfaden einem bestimmten Pfad den Vorzug
zu geben.
Die Wurzelpfadkosten sind die Summe aller Einzelpfadkosten der Pfade,
die ein Datenpaket zwischen dem angeschlossenen Port einer Brücke
und der Wurzelbrücke passiert.
148
7.6 Rapid Spanning Tree
MAC-Adresse
zu.
LSB
(siehe Tab. 29
Web L3P
Release 3.0 01/07
