Redundanz
V Wählen Sie den Dialog Redundanz:Ring-/Netzkopplung.
V Wählen Sie als erstes die gewünschte Konfiguration Ein-Switch-Kopp-
lung („1"), Zwei-Switch-Kopplung („2") oder Zwei-Switch-Kopplung mit
Steuerleitung („3"),

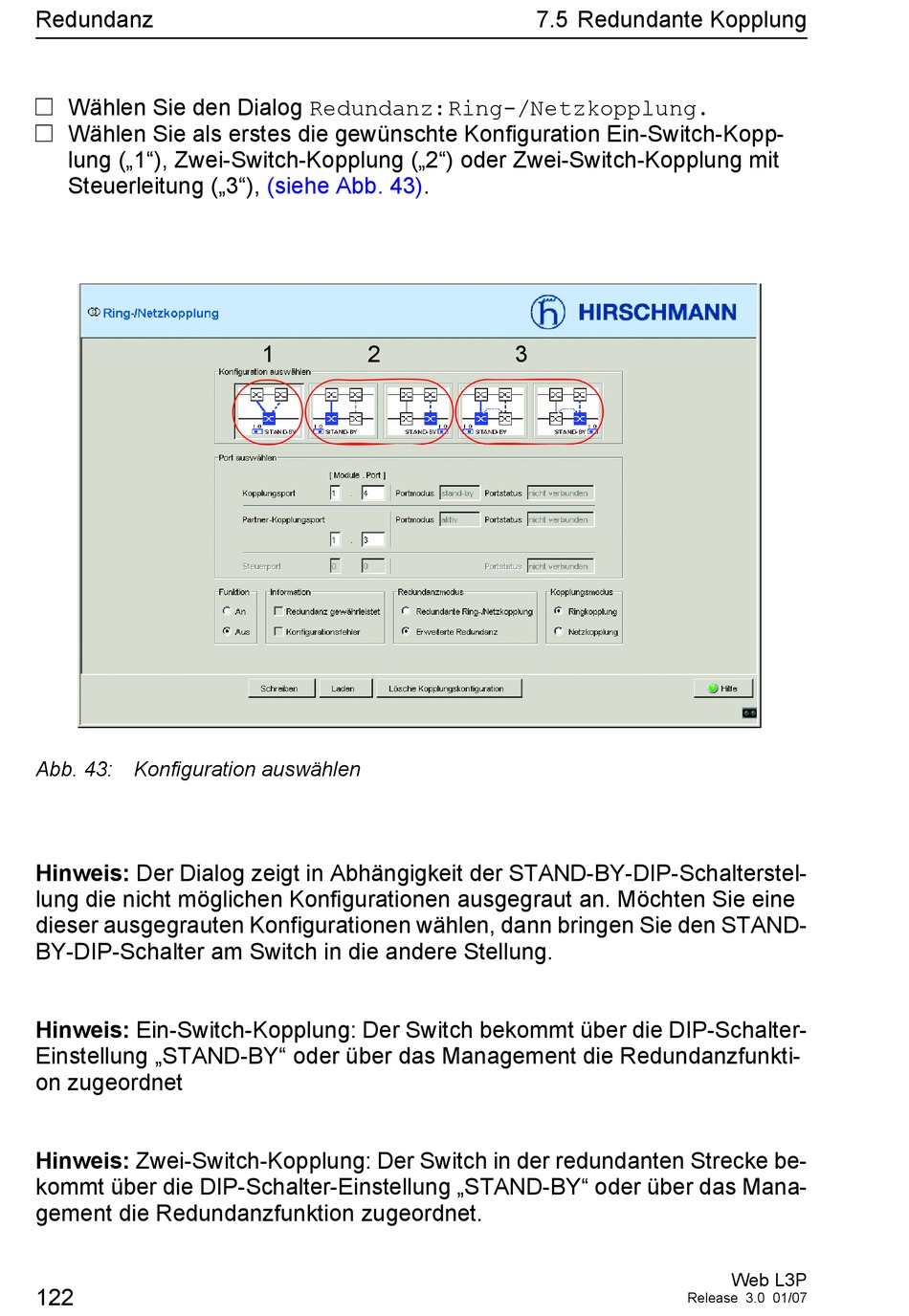

Abb. 43: Konfiguration auswählen
Hinweis: Der Dialog zeigt in Abhängigkeit der STAND-BY-DIP-Schalterstel-
lung die nicht möglichen Konfigurationen ausgegraut an. Möchten Sie eine
dieser ausgegrauten Konfigurationen wählen, dann bringen Sie den STAND-
BY-DIP-Schalter am Switch in die andere Stellung.
Hinweis: Ein-Switch-Kopplung: Der Switch bekommt über die DIP-Schalter-
Einstellung „STAND-BY" oder über das Management die Redundanzfunkti-
on zugeordnet
Hinweis: Zwei-Switch-Kopplung: Der Switch in der redundanten Strecke be-
kommt über die DIP-Schalter-Einstellung „STAND-BY" oder über das Mana-
gement die Redundanzfunktion zugeordnet.
