Redundanz
Kopplungsmodus
Der Kopplungsmodus bezeichnet die Art des angekoppelten Netzes.
V Wählen Sie im Rahmen „Kopplungsmodus"
– „Ringkopplung" oder
– „Netzkopplung"

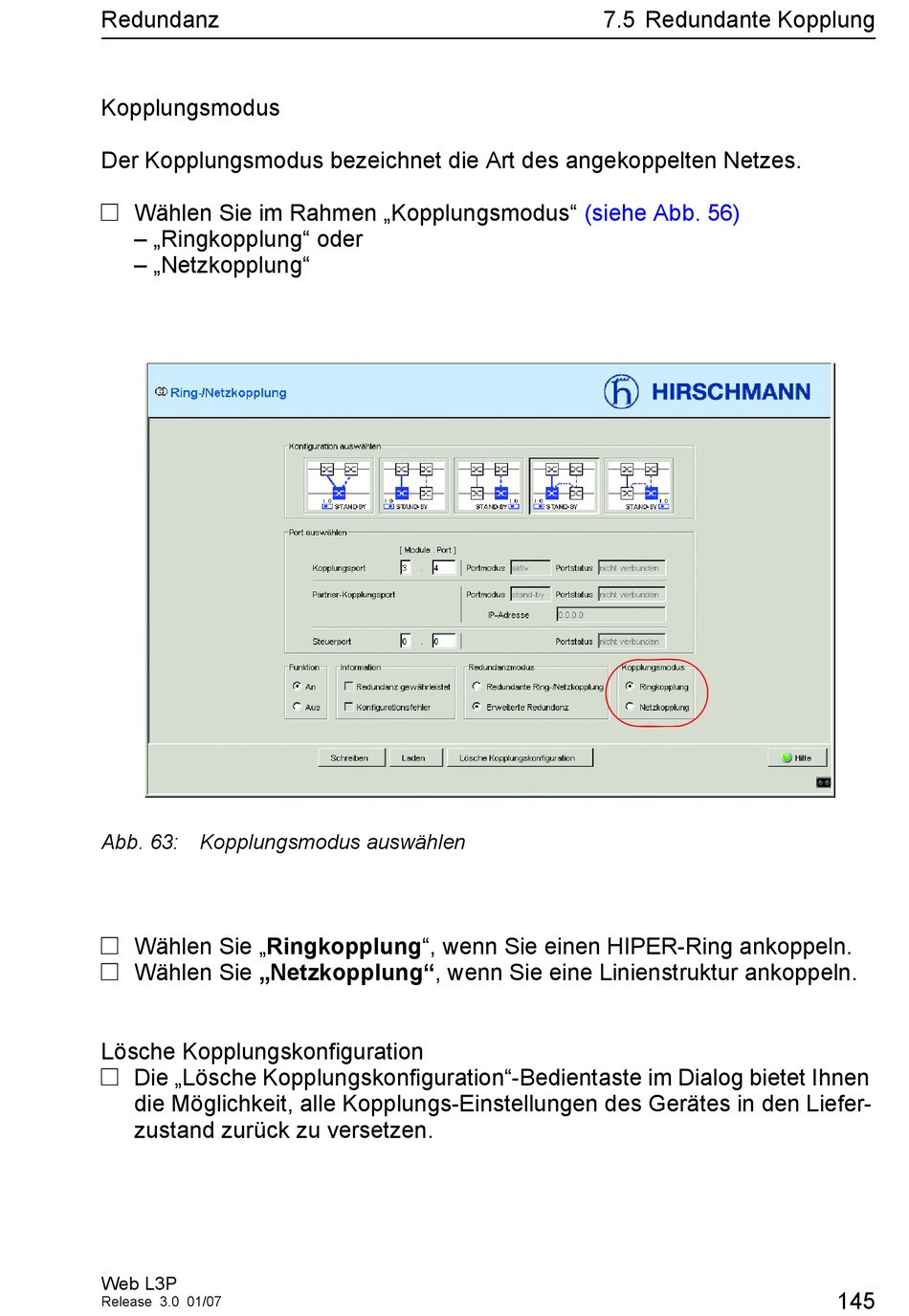

Abb. 63: Kopplungsmodus auswählen
V Wählen Sie „Ringkopplung", wenn Sie einen HIPER-Ring ankoppeln.
V Wählen Sie „Netzkopplung", wenn Sie eine Linienstruktur ankoppeln.
Lösche Kopplungskonfiguration
V Die „Lösche Kopplungskonfiguration"-Bedientaste im Dialog bietet Ihnen
die Möglichkeit, alle Kopplungs-Einstellungen des Gerätes in den Liefer-
zustand zurück zu versetzen.
Web L3P
Release 3.0 01/07
7.5 Redundante Kopplung
(siehe Abb. 56)
