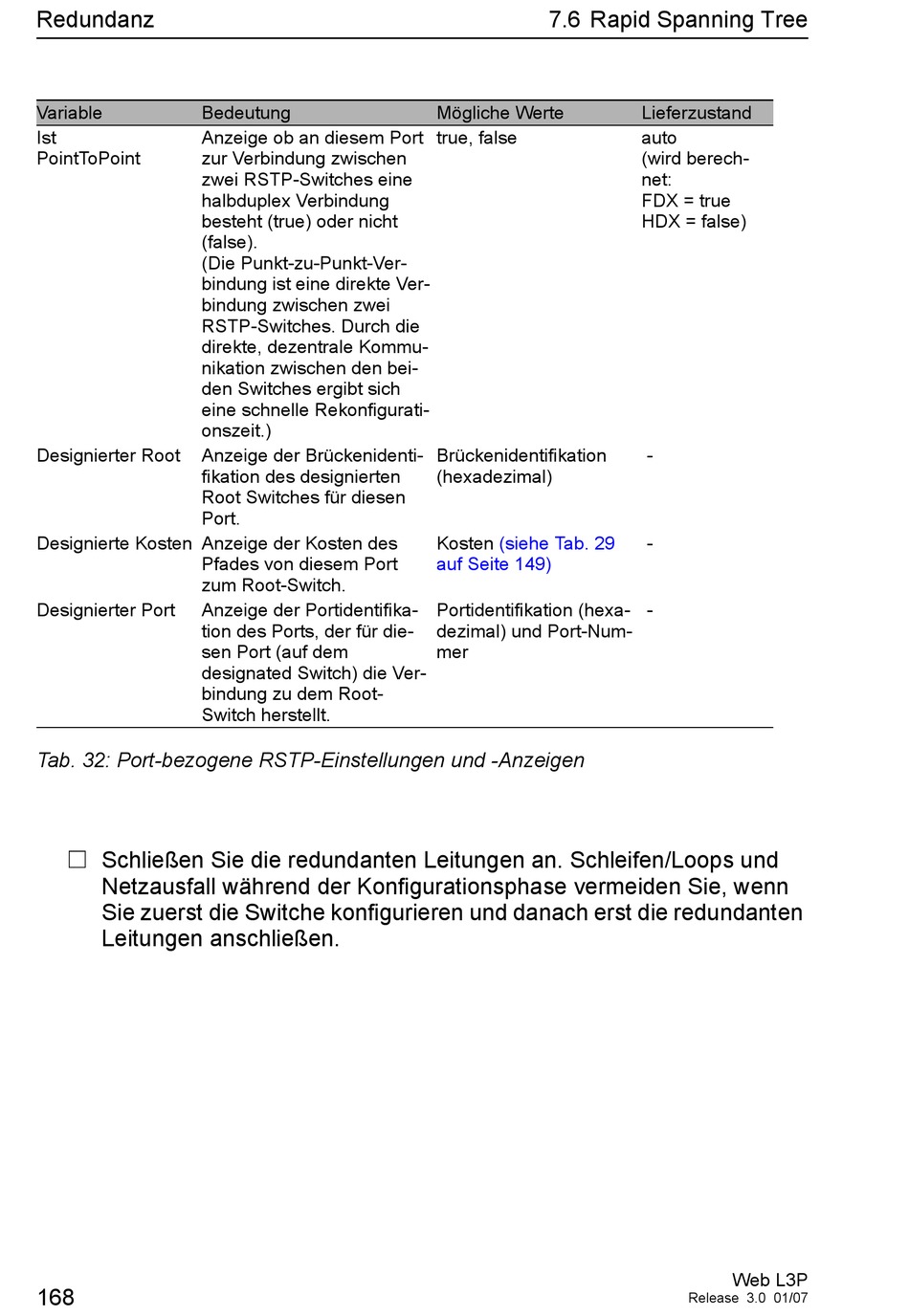

Hirschmann PowerMICE Referenzhandbuch Seite 168

Redundanz
Variable Bedeutung
Ist Anzeige ob an diesem Port
PointToPoint zur Verbindung zwischen
zwei RSTP-Switches eine
halbduplex Verbindung
besteht (true) oder nicht
(false).
(Die Punkt-zu-Punkt-Ver-
bindung ist eine direkte Ver-
bindung zwischen zwei
RSTP-Switches. Durch die
direkte, dezentrale Kommu-
nikation zwischen den bei-
den Switches ergibt sich
eine schnelle Rekonfigurati-
onszeit.)
Designierter Root Anzeige der Brückenidenti-
fikation des designierten
Root Switches für diesen
Port.
Designierte Kosten Anzeige der Kosten des
Pfades von diesem Port
zum Root-Switch.
Designierter Port Anzeige der Portidentifika-
tion des Ports, der für die-
sen Port (auf dem
designated Switch) die Ver-
bindung zu dem Root-
Switch herstellt.
Tab. 32: Port-bezogene RSTP-Einstellungen und -Anzeigen
V Schließen Sie die redundanten Leitungen an. Schleifen/Loops und
Netzausfall während der Konfigurationsphase vermeiden Sie, wenn
Sie zuerst die Switche konfigurieren und danach erst die redundanten
Leitungen anschließen.
168
7.6 Rapid Spanning Tree
Mögliche Werte
true, false
Brückenidentifikation
(hexadezimal)
Kosten (siehe Tab. 29
auf Seite 149)
Portidentifikation (hexa-
dezimal) und Port-Num-
mer
Lieferzustand
auto
(wird berech-
net:
FDX = true
HDX = false)
-
-
-
Web L3P
Release 3.0 01/07
