Redundanz

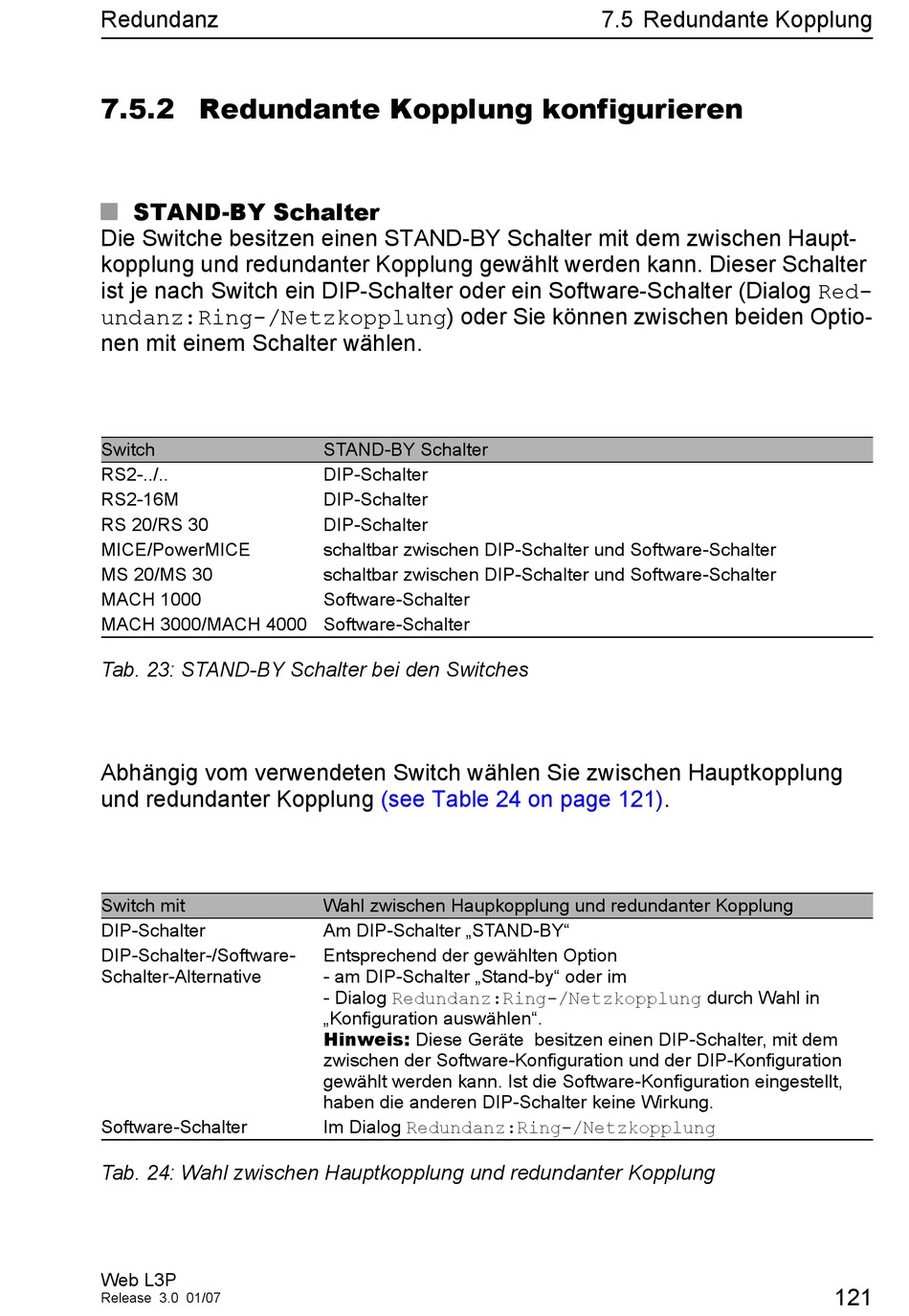

7.5.2 Redundante Kopplung konfigurieren

STAND-BY Schalter

U
Die Switche besitzen einen STAND-BY Schalter mit dem zwischen Haupt-
kopplung und redundanter Kopplung gewählt werden kann. Dieser Schalter
ist je nach Switch ein DIP-Schalter oder ein Software-Schalter (Dialog Red-
undanz:Ring-/Netzkopplung) oder Sie können zwischen beiden Optio-
nen mit einem Schalter wählen.
Switch
RS2-../..
RS2-16M
RS 20/RS 30
MICE/PowerMICE
MS 20/MS 30
MACH 1000
MACH 3000/MACH 4000 Software-Schalter
Tab. 23: STAND-BY Schalter bei den Switches
Abhängig vom verwendeten Switch wählen Sie zwischen Hauptkopplung
und redundanter Kopplung
Switch mit
DIP-Schalter
DIP-Schalter-/Software-
Schalter-Alternative
Software-Schalter
Tab. 24: Wahl zwischen Hauptkopplung und redundanter Kopplung
Web L3P
Release 3.0 01/07
STAND-BY Schalter
DIP-Schalter
DIP-Schalter
DIP-Schalter
schaltbar zwischen DIP-Schalter und Software-Schalter
schaltbar zwischen DIP-Schalter und Software-Schalter
Software-Schalter
(see Table 24 on page
Wahl zwischen Haupkopplung und redundanter Kopplung
Am DIP-Schalter „STAND-BY"
Entsprechend der gewählten Option
- am DIP-Schalter „Stand-by" oder im
- Dialog Redundanz:Ring-/Netzkopplung durch Wahl in
„Konfiguration auswählen".
Hinweis: Diese Geräte besitzen einen DIP-Schalter, mit dem
zwischen der Software-Konfiguration und der DIP-Konfiguration
gewählt werden kann. Ist die Software-Konfiguration eingestellt,
haben die anderen DIP-Schalter keine Wirkung.
Im Dialog Redundanz:Ring-/Netzkopplung
7.5 Redundante Kopplung
121).
121
