Redundanz
Hinweis: Deaktivieren Sie das Spanning Tree Protokoll an den Ports, die an
den redundanten Ring angeschlossen sind, da Spanning Tree und Ring
Redundanz mit unterschiedlichen Reaktionszeiten arbeiten.
Hinweis: Wenn Sie die HIPER-Ring-Funktion über die DIP-Schalter aktiviert
haben wird RSTP automatisch abgeschaltet.
V Schließen Sie jetzt die Linie zum Ring. Verbinden Sie hierzu die beiden
Switches an den Enden der Linie über ihre Ringports.

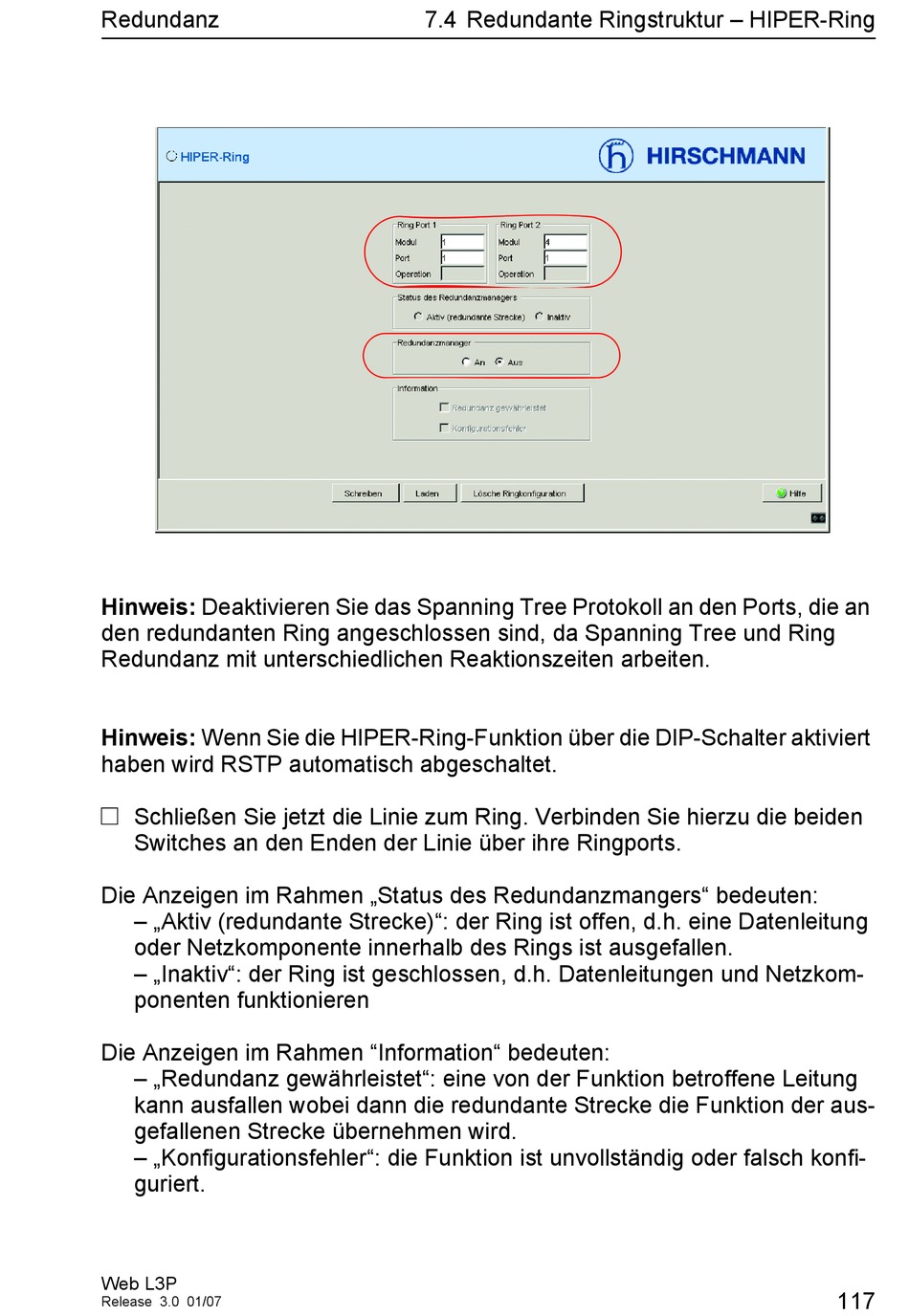

Die Anzeigen im Rahmen „Status des Redundanzmangers" bedeuten:
– „Aktiv (redundante Strecke)": der Ring ist offen, d.h. eine Datenleitung
oder Netzkomponente innerhalb des Rings ist ausgefallen.
– „Inaktiv": der Ring ist geschlossen, d.h. Datenleitungen und Netzkom-
ponenten funktionieren
Die Anzeigen im Rahmen "Information" bedeuten:
– „Redundanz gewährleistet": eine von der Funktion betroffene Leitung
kann ausfallen wobei dann die redundante Strecke die Funktion der aus-
gefallenen Strecke übernehmen wird.
– „Konfigurationsfehler": die Funktion ist unvollständig oder falsch konfi-
guriert.
Web L3P
Release 3.0 01/07
7.4 Redundante Ringstruktur – HIPER-Ring
117
