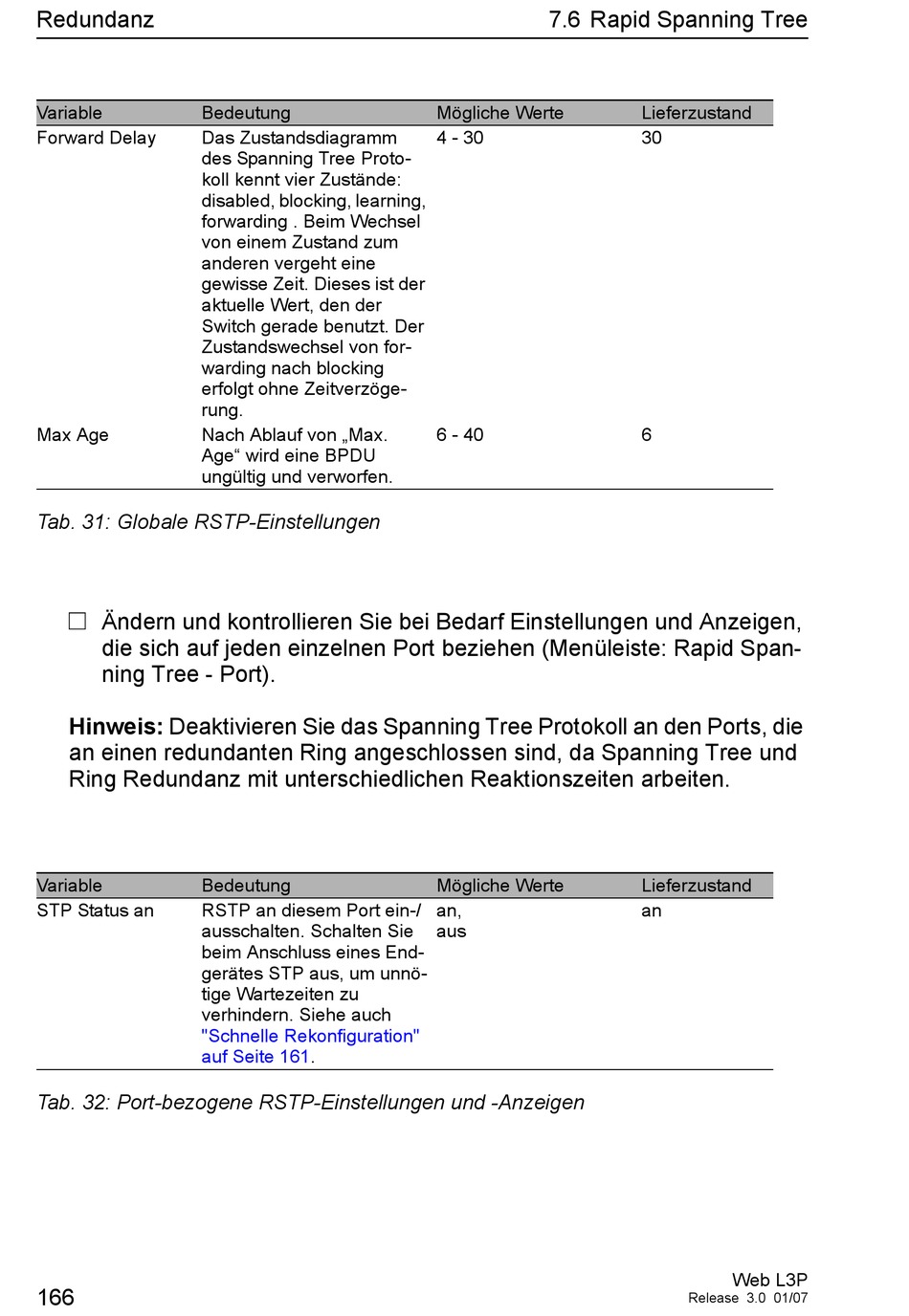

Hirschmann PowerMICE Referenzhandbuch Seite 166

Redundanz
Variable Bedeutung
Forward Delay Das Zustandsdiagramm
des Spanning Tree Proto-
koll kennt vier Zustände:
disabled, blocking, learning,
forwarding . Beim Wechsel
von einem Zustand zum
anderen vergeht eine
gewisse Zeit. Dieses ist der
aktuelle Wert, den der
Switch gerade benutzt. Der
Zustandswechsel von for-
warding nach blocking
erfolgt ohne Zeitverzöge-
rung.
Max Age Nach Ablauf von „Max.
Age" wird eine BPDU
ungültig und verworfen.
Tab. 31: Globale RSTP-Einstellungen
V Ändern und kontrollieren Sie bei Bedarf Einstellungen und Anzeigen,
die sich auf jeden einzelnen Port beziehen (Menüleiste: Rapid Span-
ning Tree - Port).
Hinweis: Deaktivieren Sie das Spanning Tree Protokoll an den Ports, die
an einen redundanten Ring angeschlossen sind, da Spanning Tree und
Ring Redundanz mit unterschiedlichen Reaktionszeiten arbeiten.
Variable Bedeutung
STP Status an RSTP an diesem Port ein-/
ausschalten. Schalten Sie
beim Anschluss eines End-
gerätes STP aus, um unnö-
tige Wartezeiten zu
verhindern. Siehe auch
"Schnelle Rekonfiguration"
auf Seite
Tab. 32: Port-bezogene RSTP-Einstellungen und -Anzeigen
166
Mögliche Werte
4 - 30
6 - 40
Mögliche Werte
an,
aus
161.
7.6 Rapid Spanning Tree
Lieferzustand
30
6
Lieferzustand
an
Release 3.0 01/07
Web L3P
