Grundeinstellungen

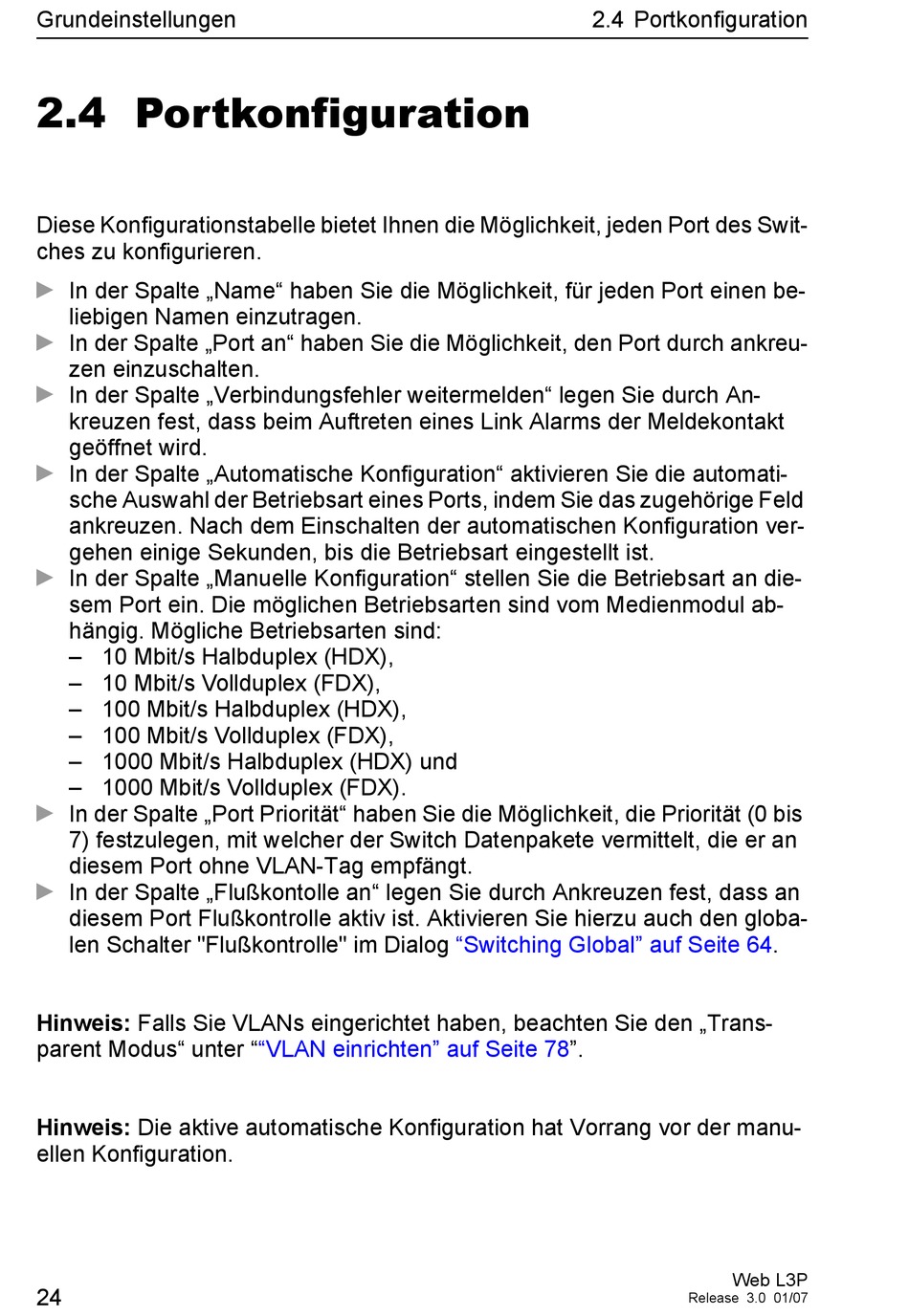

2.4 Portkonfiguration

Diese Konfigurationstabelle bietet Ihnen die Möglichkeit, jeden Port des Swit-
ches zu konfigurieren.
D
In der Spalte „Name" haben Sie die Möglichkeit, für jeden Port einen be-
liebigen Namen einzutragen.
D
In der Spalte „Port an" haben Sie die Möglichkeit, den Port durch ankreu-
zen einzuschalten.
D
In der Spalte „Verbindungsfehler weitermelden" legen Sie durch An-
kreuzen fest, dass beim Auftreten eines Link Alarms der Meldekontakt
geöffnet wird.
D
In der Spalte „Automatische Konfiguration" aktivieren Sie die automati-
sche Auswahl der Betriebsart eines Ports, indem Sie das zugehörige Feld
ankreuzen. Nach dem Einschalten der automatischen Konfiguration ver-
gehen einige Sekunden, bis die Betriebsart eingestellt ist.
D
In der Spalte „Manuelle Konfiguration" stellen Sie die Betriebsart an die-
sem Port ein. Die möglichen Betriebsarten sind vom Medienmodul ab-
hängig. Mögliche Betriebsarten sind:
– 10 Mbit/s Halbduplex (HDX),
– 10 Mbit/s Vollduplex (FDX),
– 100 Mbit/s Halbduplex (HDX),
– 100 Mbit/s Vollduplex (FDX),
– 1000 Mbit/s Halbduplex (HDX) und
– 1000 Mbit/s Vollduplex (FDX).
D
In der Spalte „Port Priorität" haben Sie die Möglichkeit, die Priorität (0 bis
7) festzulegen, mit welcher der Switch Datenpakete vermittelt, die er an
diesem Port ohne VLAN-Tag empfängt.
D
In der Spalte „Flußkontolle an" legen Sie durch Ankreuzen fest, dass an
diesem Port Flußkontrolle aktiv ist. Aktivieren Sie hierzu auch den globa-
len Schalter "Flußkontrolle" im Dialog
Hinweis: Falls Sie VLANs eingerichtet haben, beachten Sie den „Trans-
parent Modus" unter
Hinweis: Die aktive automatische Konfiguration hat Vorrang vor der manu-
ellen Konfiguration.
24
""VLAN einrichten" auf Seite
2.4 Portkonfiguration
"Switching Global" auf Seite
78".
64.
Web L3P
Release 3.0 01/07
