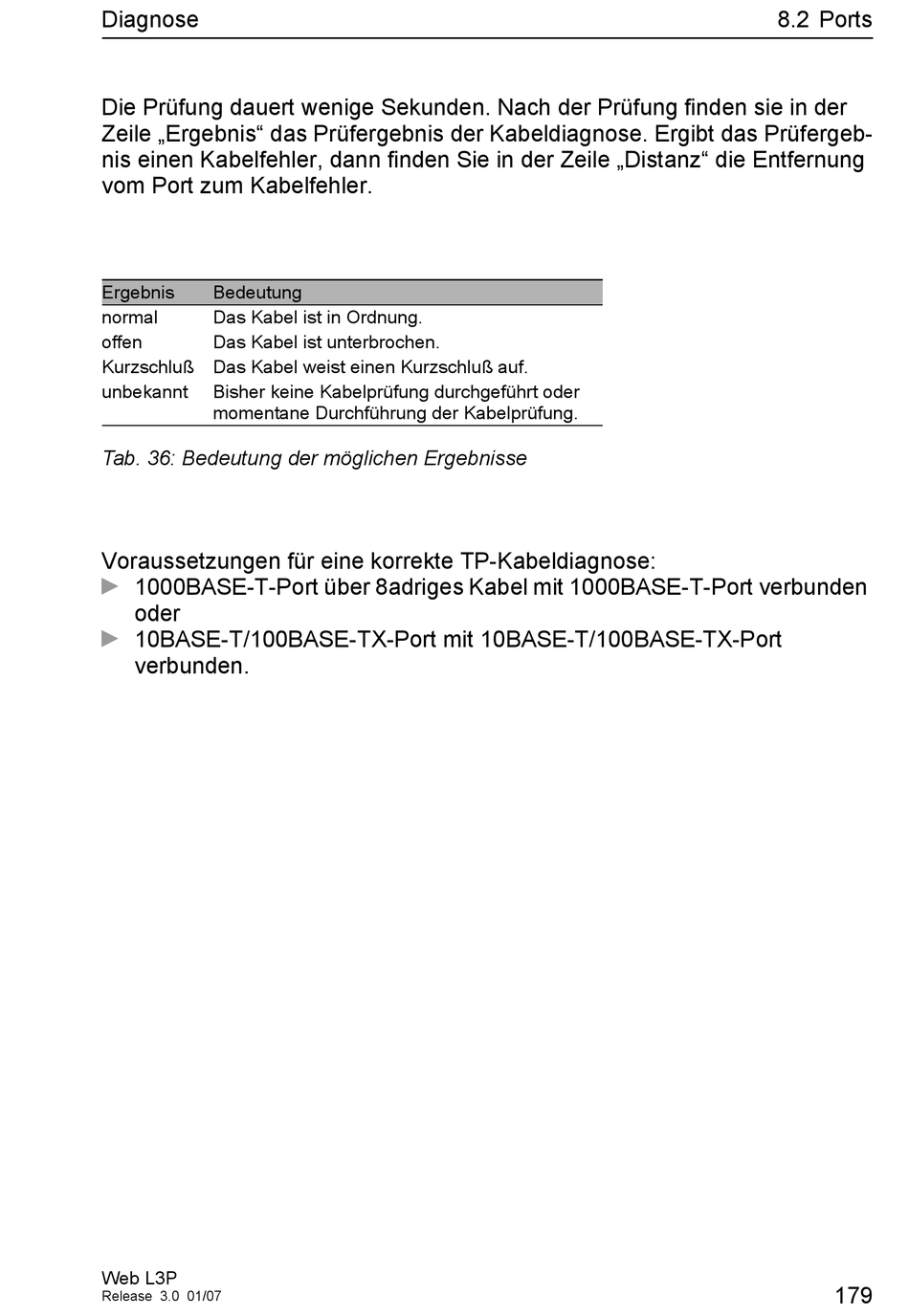

Hirschmann PowerMICE Referenzhandbuch Seite 179

Diagnose
Die Prüfung dauert wenige Sekunden. Nach der Prüfung finden sie in der
Zeile „Ergebnis" das Prüfergebnis der Kabeldiagnose. Ergibt das Prüfergeb-
nis einen Kabelfehler, dann finden Sie in der Zeile „Distanz" die Entfernung
vom Port zum Kabelfehler.
Ergebnis Bedeutung
normal Das Kabel ist in Ordnung.
offen Das Kabel ist unterbrochen.
Kurzschluß Das Kabel weist einen Kurzschluß auf.
unbekannt Bisher keine Kabelprüfung durchgeführt oder
momentane Durchführung der Kabelprüfung.
Tab. 36: Bedeutung der möglichen Ergebnisse
Voraussetzungen für eine korrekte TP-Kabeldiagnose:
D
1000BASE-T-Port über 8adriges Kabel mit 1000BASE-T-Port verbunden
oder
D
10BASE-T/100BASE-TX-Port mit 10BASE-T/100BASE-TX-Port
verbunden.
Web L3P
Release 3.0 01/07
8.2 Ports
179
