Gerätedarstellung - Hirschmann PowerMICE Referenzhandbuch

Grundeinstellungen

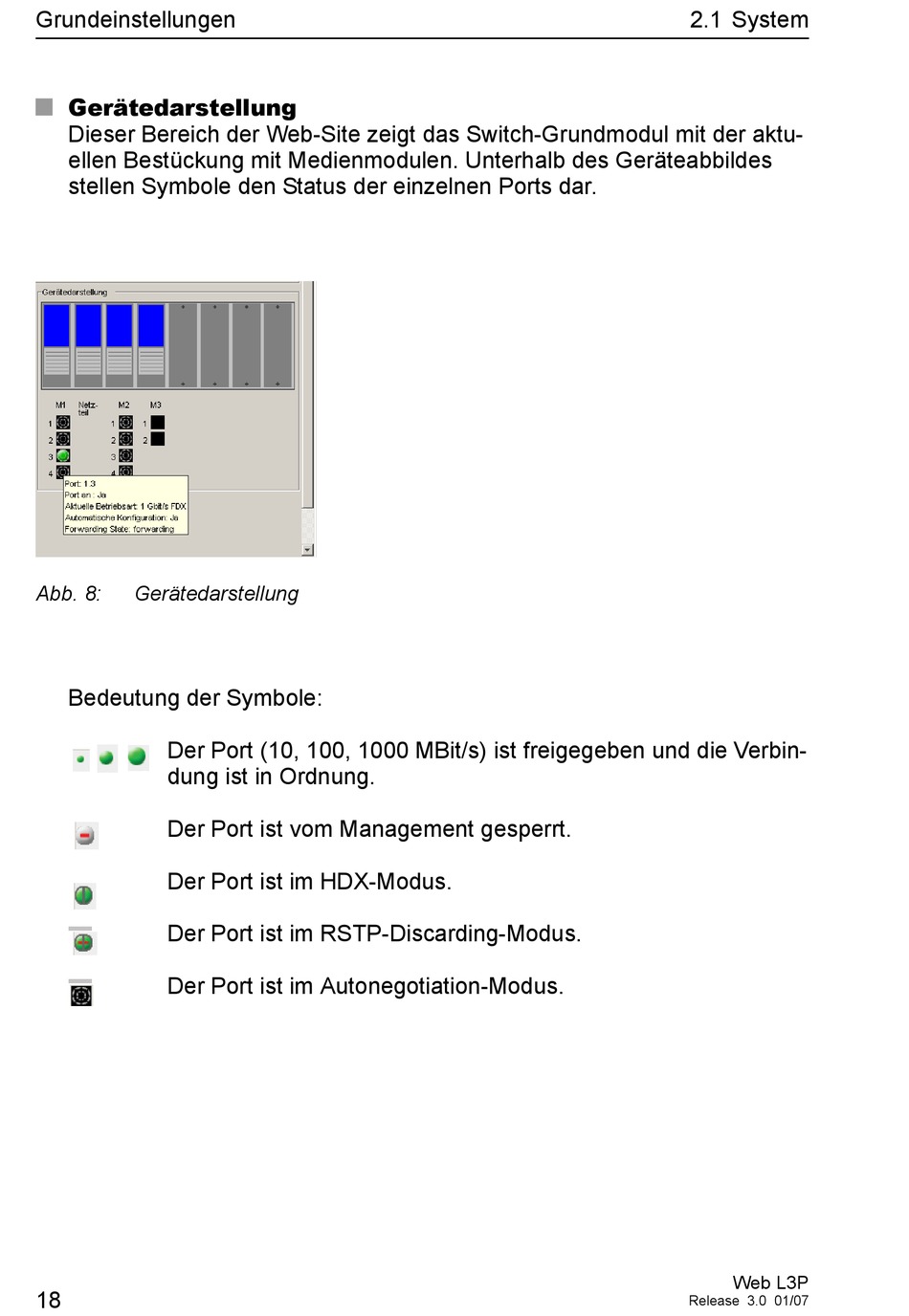

Gerätedarstellung
U
Dieser Bereich der Web-Site zeigt das Switch-Grundmodul mit der aktu-
ellen Bestückung mit Medienmodulen. Unterhalb des Geräteabbildes
stellen Symbole den Status der einzelnen Ports dar.
Abb. 8: Gerätedarstellung
Bedeutung der Symbole:
Der Port (10, 100, 1000 MBit/s) ist freigegeben und die Verbin-
dung ist in Ordnung.
Der Port ist vom Management gesperrt.
Der Port ist im HDX-Modus.
Der Port ist im RSTP-Discarding-Modus.
Der Port ist im Autonegotiation-Modus.
18
2.1 System
Web L3P
Release 3.0 01/07
