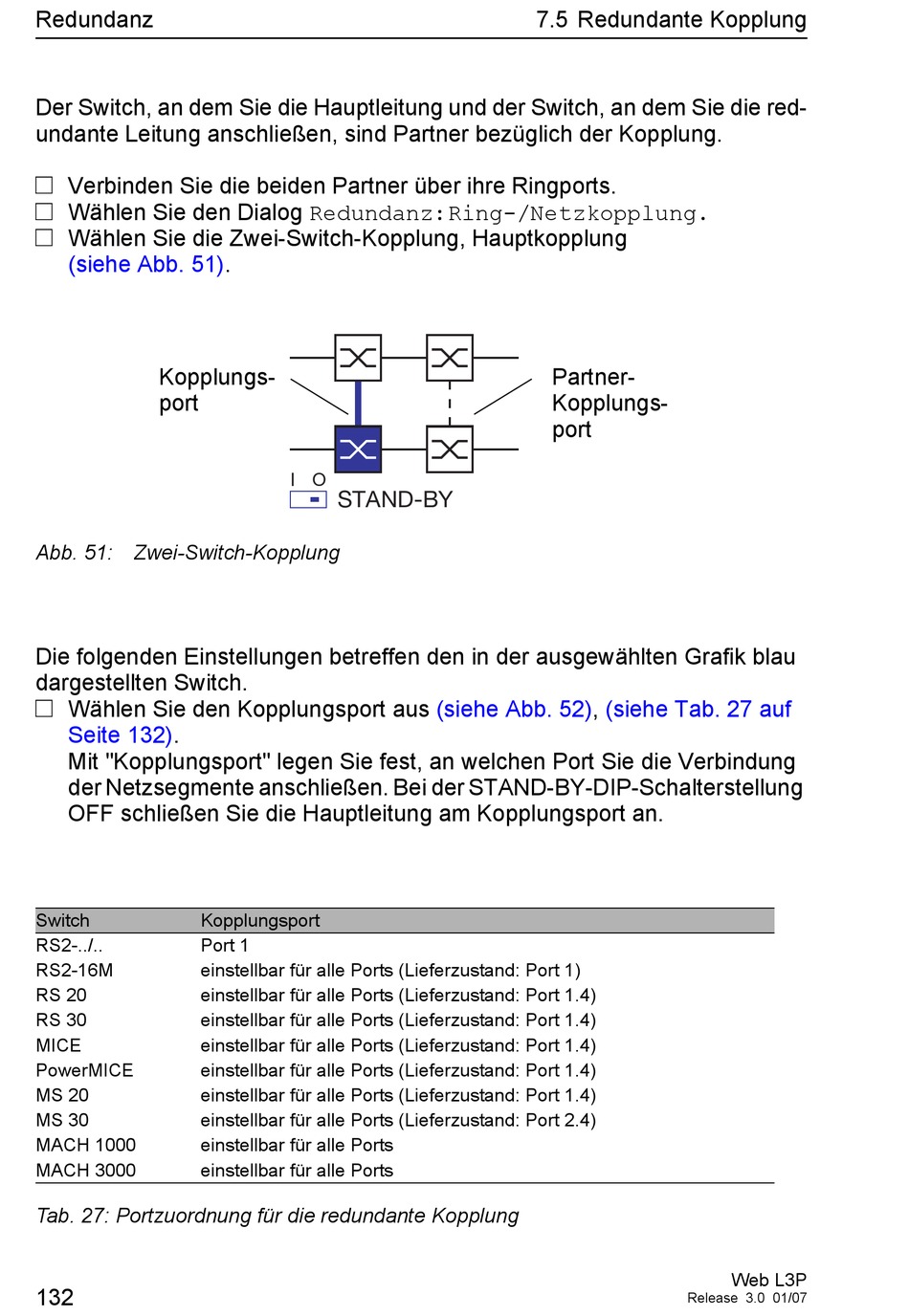

Hirschmann PowerMICE Referenzhandbuch Seite 132

Redundanz
Der Switch, an dem Sie die Hauptleitung und der Switch, an dem Sie die red-
undante Leitung anschließen, sind Partner bezüglich der Kopplung.
V Verbinden Sie die beiden Partner über ihre Ringports.
V Wählen Sie den Dialog Redundanz:Ring-/Netzkopplung.
V Wählen Sie die Zwei-Switch-Kopplung, Hauptkopplung
(siehe Abb. 51).
Kopplungs-
port
Abb. 51: Zwei-Switch-Kopplung
Die folgenden Einstellungen betreffen den in der ausgewählten Grafik blau
dargestellten Switch.
V Wählen Sie den Kopplungsport aus
Seite 132).
Mit "Kopplungsport" legen Sie fest, an welchen Port Sie die Verbindung
der Netzsegmente anschließen. Bei der STAND-BY-DIP-Schalterstellung
OFF schließen Sie die Hauptleitung am Kopplungsport an.
Switch Kopplungsport
RS2-../.. Port 1
RS2-16M einstellbar für alle Ports (Lieferzustand: Port 1)
RS 20 einstellbar für alle Ports (Lieferzustand: Port 1.4)
RS 30 einstellbar für alle Ports (Lieferzustand: Port 1.4)
MICE einstellbar für alle Ports (Lieferzustand: Port 1.4)
PowerMICE einstellbar für alle Ports (Lieferzustand: Port 1.4)
MS 20 einstellbar für alle Ports (Lieferzustand: Port 1.4)
MS 30 einstellbar für alle Ports (Lieferzustand: Port 2.4)
MACH 1000 einstellbar für alle Ports
MACH 3000 einstellbar für alle Ports
Tab. 27: Portzuordnung für die redundante Kopplung
132
I O
STAND-BY
(siehe Abb.
7.5 Redundante Kopplung
Partner-
Kopplungs-
port
52), (siehe Tab. 27 auf
Release 3.0 01/07
Web L3P
