Zwei-Switch-Kopplung

U
Redundanz-Manager An
Backbone
Haupleitung Redundante Leitung
Redundanz-Manager An
I O I O
STAND-BY STAND-BY
Ring

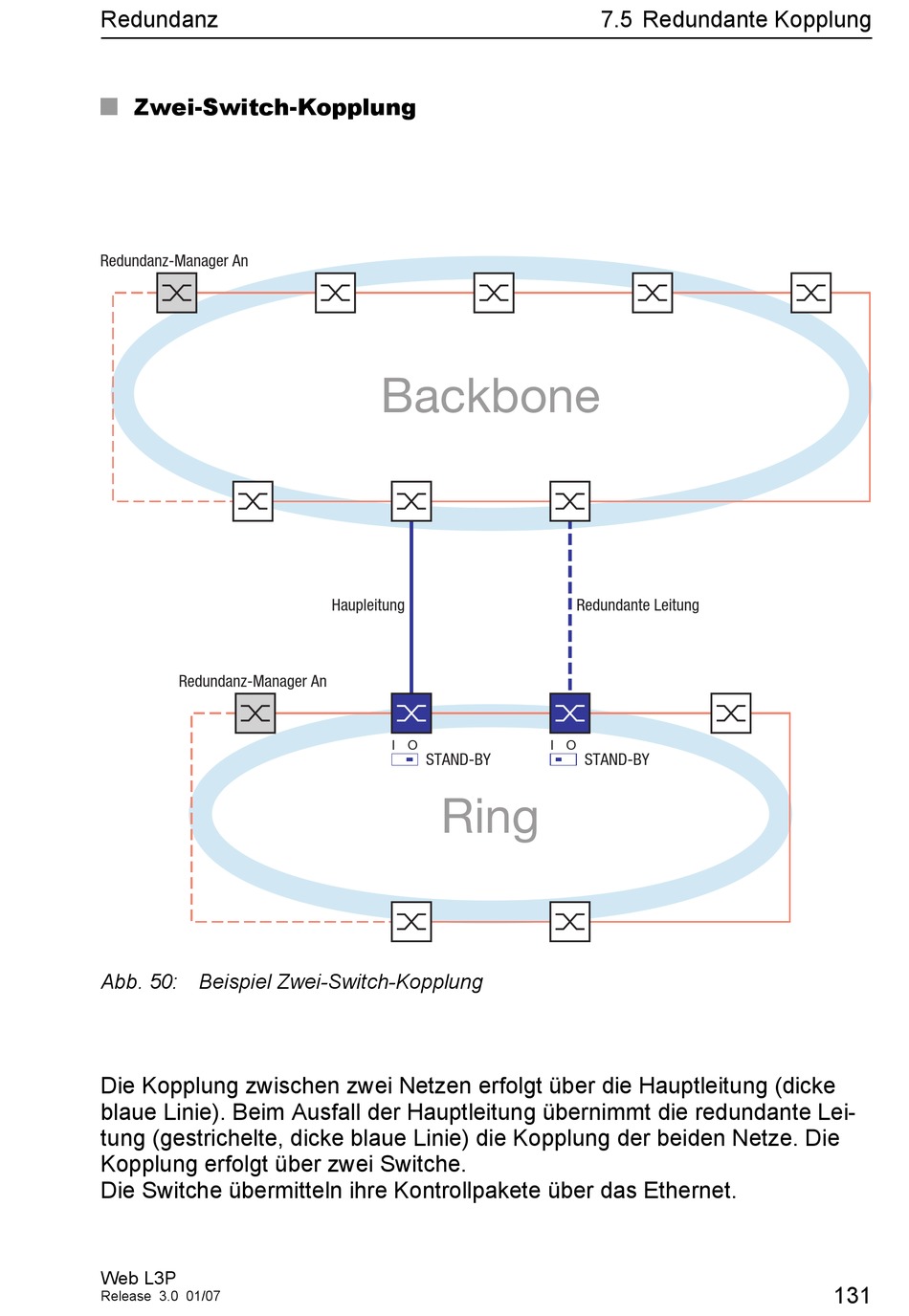

Abb. 50: Beispiel Zwei-Switch-Kopplung
Die Kopplung zwischen zwei Netzen erfolgt über die Hauptleitung (dicke
blaue Linie). Beim Ausfall der Hauptleitung übernimmt die redundante Lei-
tung (gestrichelte, dicke blaue Linie) die Kopplung der beiden Netze. Die
Kopplung erfolgt über zwei Switche.
Die Switche übermitteln ihre Kontrollpakete über das Ethernet.
