88
Auftragskopf-Schaltverstärker LogiComm
Hauptkomponenten des Auftragskopf-Schaltverstärkers

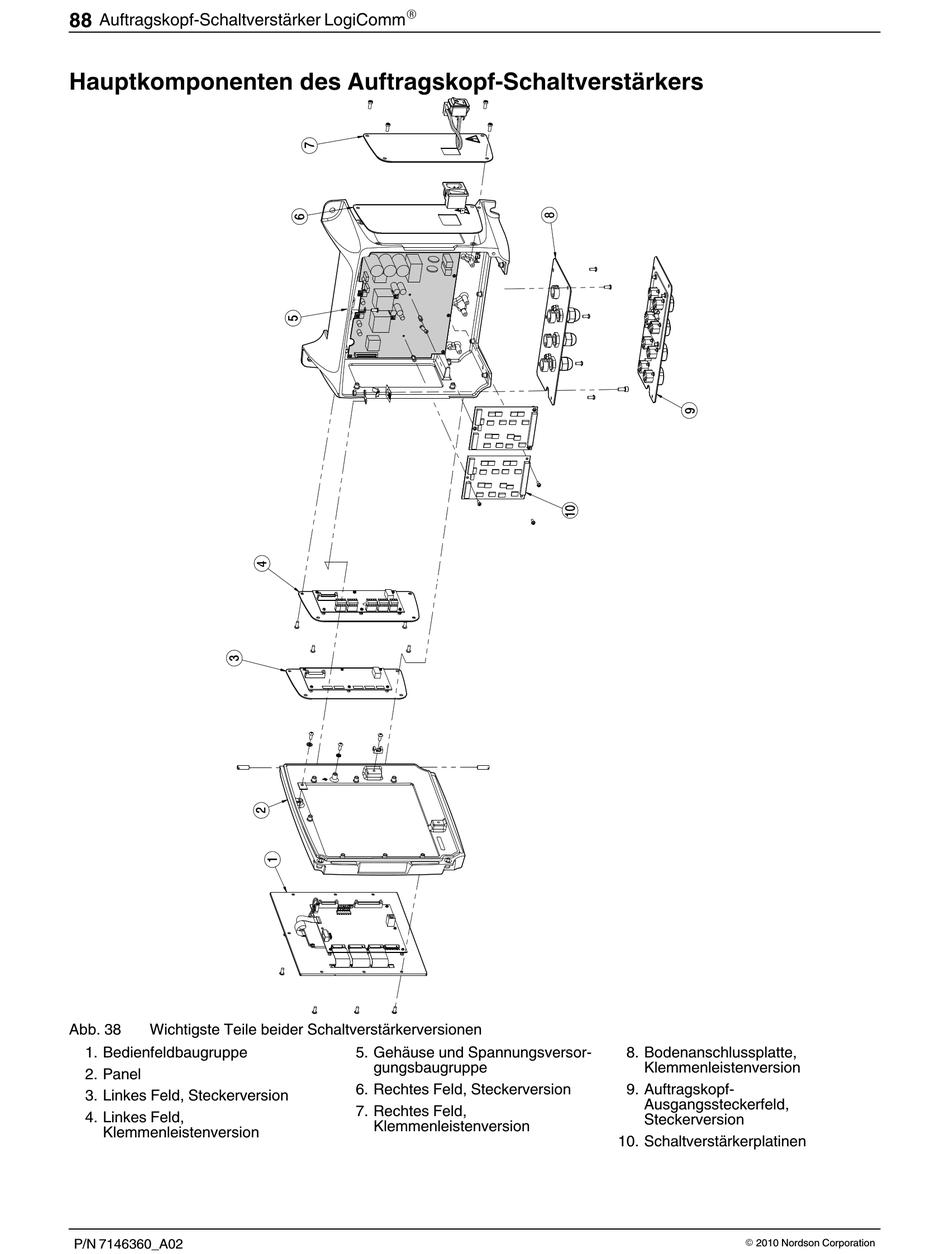

Abb. 38
Wichtigste Teile beider Schaltverstärkerversionen
1. Bedienfeldbaugruppe
2. Panel
3. Linkes Feld, Steckerversion
4. Linkes Feld,
Klemmenleistenversion
P/N 7146360_A02
R
5. Gehäuse und Spannungsversor-
gungsbaugruppe
6. Rechtes Feld, Steckerversion
7. Rechtes Feld,
Klemmenleistenversion
8. Bodenanschlussplatte,
Klemmenleistenversion
9. Auftragskopf-
Ausgangssteckerfeld,
Steckerversion
10. Schaltverstärkerplatinen
E 2010 Nordson Corporation
