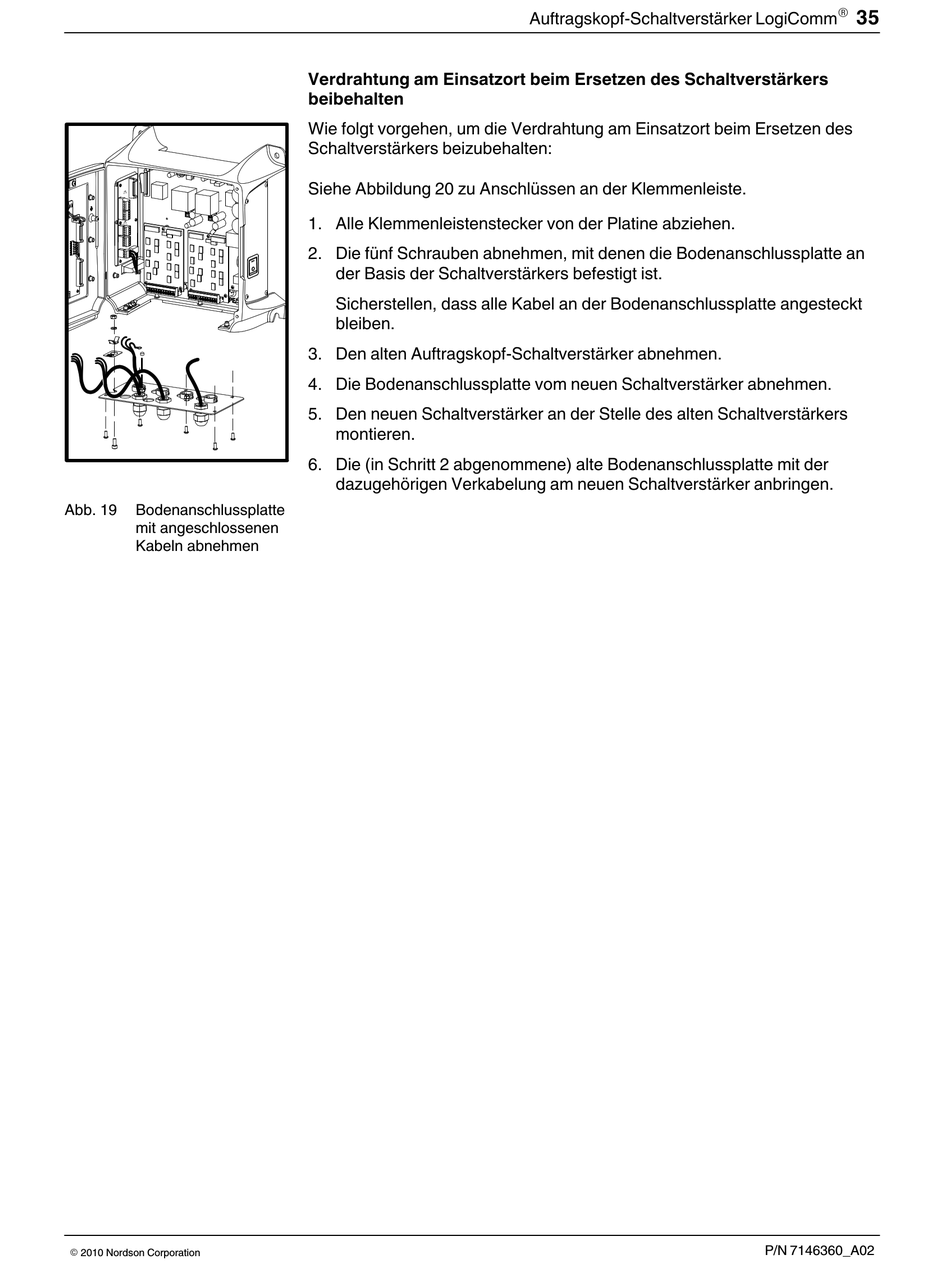

Abb. 19 Bodenanschlussplatte
mit angeschlossenen
Kabeln abnehmen
E 2010 Nordson Corporation
Verdrahtung am Einsatzort beim Ersetzen des Schaltverstärkers
beibehalten
Wie folgt vorgehen, um die Verdrahtung am Einsatzort beim Ersetzen des
Schaltverstärkers beizubehalten:
Siehe Abbildung 20 zu Anschlüssen an der Klemmenleiste.
1. Alle Klemmenleistenstecker von der Platine abziehen.
2. Die fünf Schrauben abnehmen, mit denen die Bodenanschlussplatte an
der Basis der Schaltverstärkers befestigt ist.
Sicherstellen, dass alle Kabel an der Bodenanschlussplatte angesteckt
bleiben.
3. Den alten Auftragskopf-Schaltverstärker abnehmen.
4. Die Bodenanschlussplatte vom neuen Schaltverstärker abnehmen.
5. Den neuen Schaltverstärker an der Stelle des alten Schaltverstärkers
montieren.
6. Die (in Schritt 2 abgenommene) alte Bodenanschlussplatte mit der
dazugehörigen Verkabelung am neuen Schaltverstärker anbringen.
