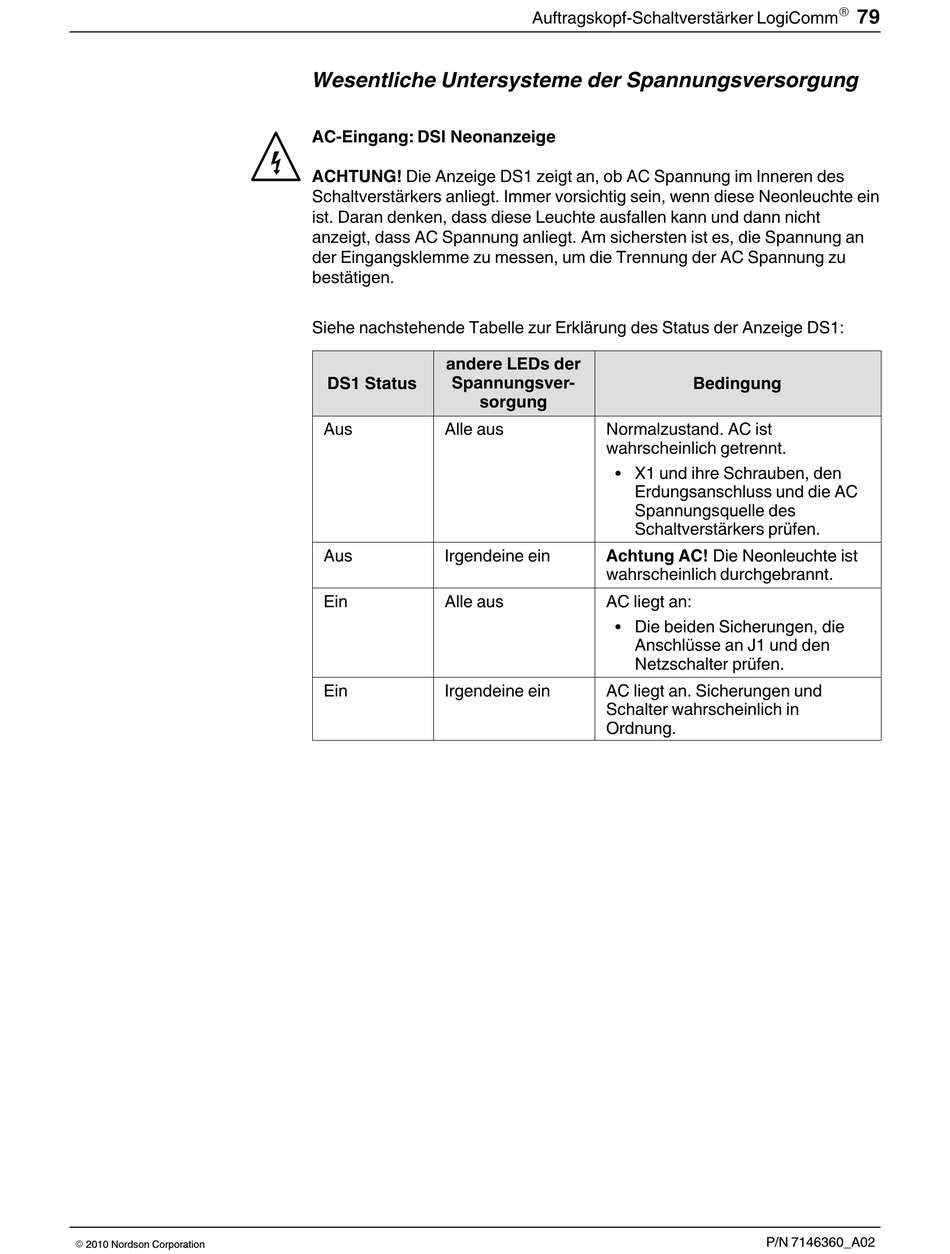

Wesentliche Untersysteme der Spannungsversorgung

AC-Eingang: DSI Neonanzeige
ACHTUNG! Die Anzeige DS1 zeigt an, ob AC Spannung im Inneren des
Schaltverstärkers anliegt. Immer vorsichtig sein, wenn diese Neonleuchte ein
ist. Daran denken, dass diese Leuchte ausfallen kann und dann nicht
anzeigt, dass AC Spannung anliegt. Am sichersten ist es, die Spannung an
der Eingangsklemme zu messen, um die Trennung der AC Spannung zu
bestätigen.
Siehe nachstehende Tabelle zur Erklärung des Status der Anzeige DS1:
andere LEDs der
DS1 Status Spannungsver­
sorgung
Aus Alle aus
Aus Irgendeine ein
Ein Alle aus
Ein Irgendeine ein
Auftragskopf-Schaltverstärker LogiComm
Bedingung
Normalzustand. AC ist
wahrscheinlich getrennt.
S X1 und ihre Schrauben, den
Erdungsanschluss und die AC
Spannungsquelle des
Schaltverstärkers prüfen.
Achtung AC! Die Neonleuchte ist
wahrscheinlich durchgebrannt.
AC liegt an:
S Die beiden Sicherungen, die
Anschlüsse an J1 und den
Netzschalter prüfen.
AC liegt an. Sicherungen und
Schalter wahrscheinlich in
Ordnung.
