Zusätzliche Auslöser- und Auftragskopfanschlüsse
Geräte, die digitale Ausgangsmodule verwenden

Spezialanwendung: Anschluss an eine MPC Steuerung

Funktion
Auftragskopfaus.
(+/pos)
Ausgang Masse (-/neg)
P/N 7146360_A02
oder
S
Den Stromfluss von einer Quelle durch einen Ausgangsschalter, dann
durch eine Auslösereingangsschaltung und zurück zur Quelle
verlegen.

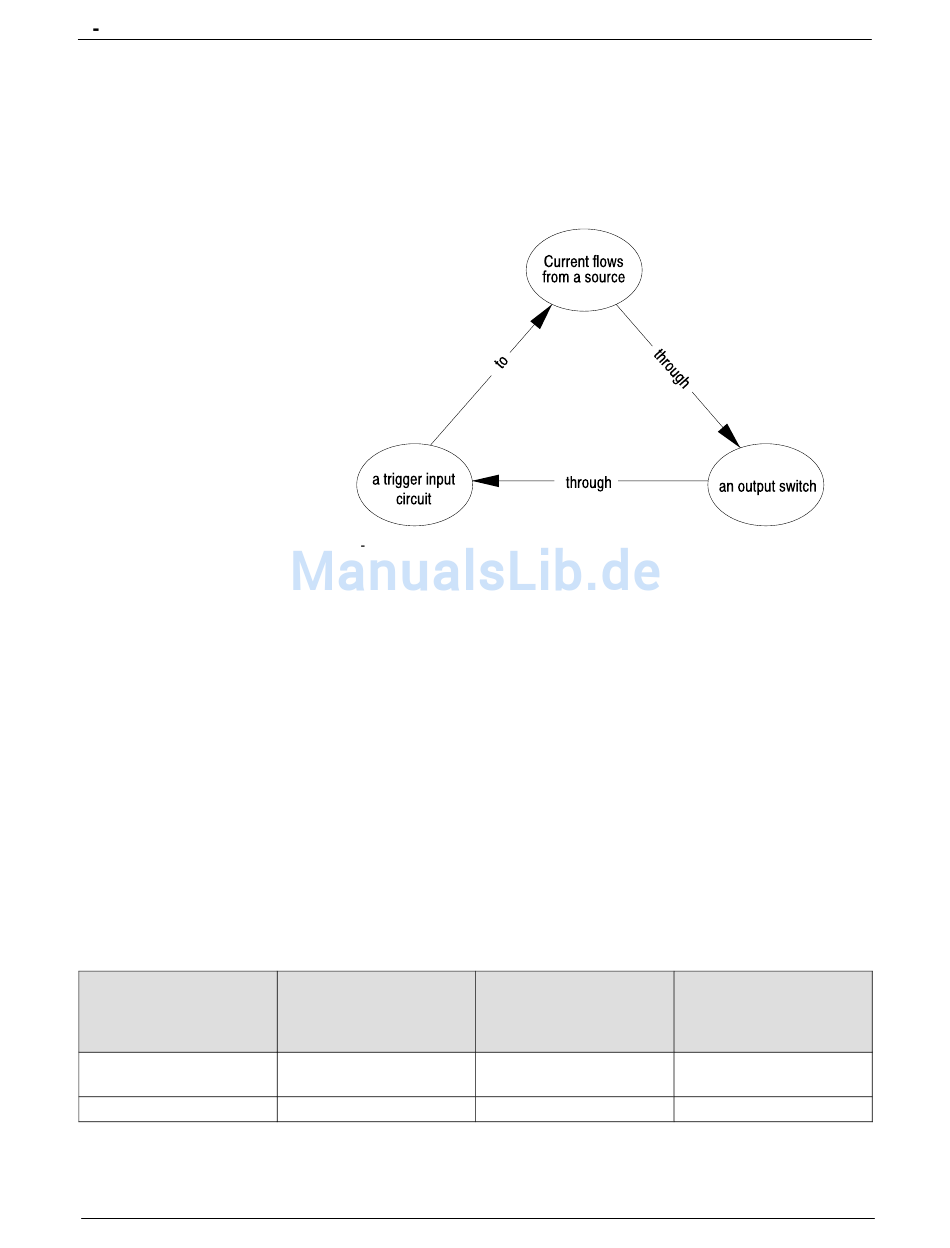

Abb. C 5 Stromflussdiagramm #2
HINWEIS: Auf die Polung der Verdrahtung am Ausgangsmodul achten. Oft
haben die Module eine Schutzdiode über dem Ausgang, um vor verkehrter
Polung zu schützen. Diese Diode begrenzt den Schaden am Modul bei
verkehrtem Anschließen, aktiviert aber den Auslösereingang durchgehend
wegen des Strompfads durch die Schutzdiode.
Zum Treiben des Schaltverstärkers von einer MPC Steuerung aus wie folgt
vorgehen:
S
MPC Haltespannung auf 10 VDC einstellen
S
MPC Spitzenstromzeit auf Minimum (0,1msec) einstellen
S
MPC Kanalausgänge wie unten gezeigt an die Auslösereingänge des
LogiComm Schaltverstärkers anschließen:
Schaltverstärkerauslö­
MPC Ausgang
ser mit Klemmenleiste,
Steckerkontakt
1
2
(Forts.)
Auftragskopf-Schalt­
verstärker Auslöser
Position
Steckerkontakt
2
3
DIN-
2
5
