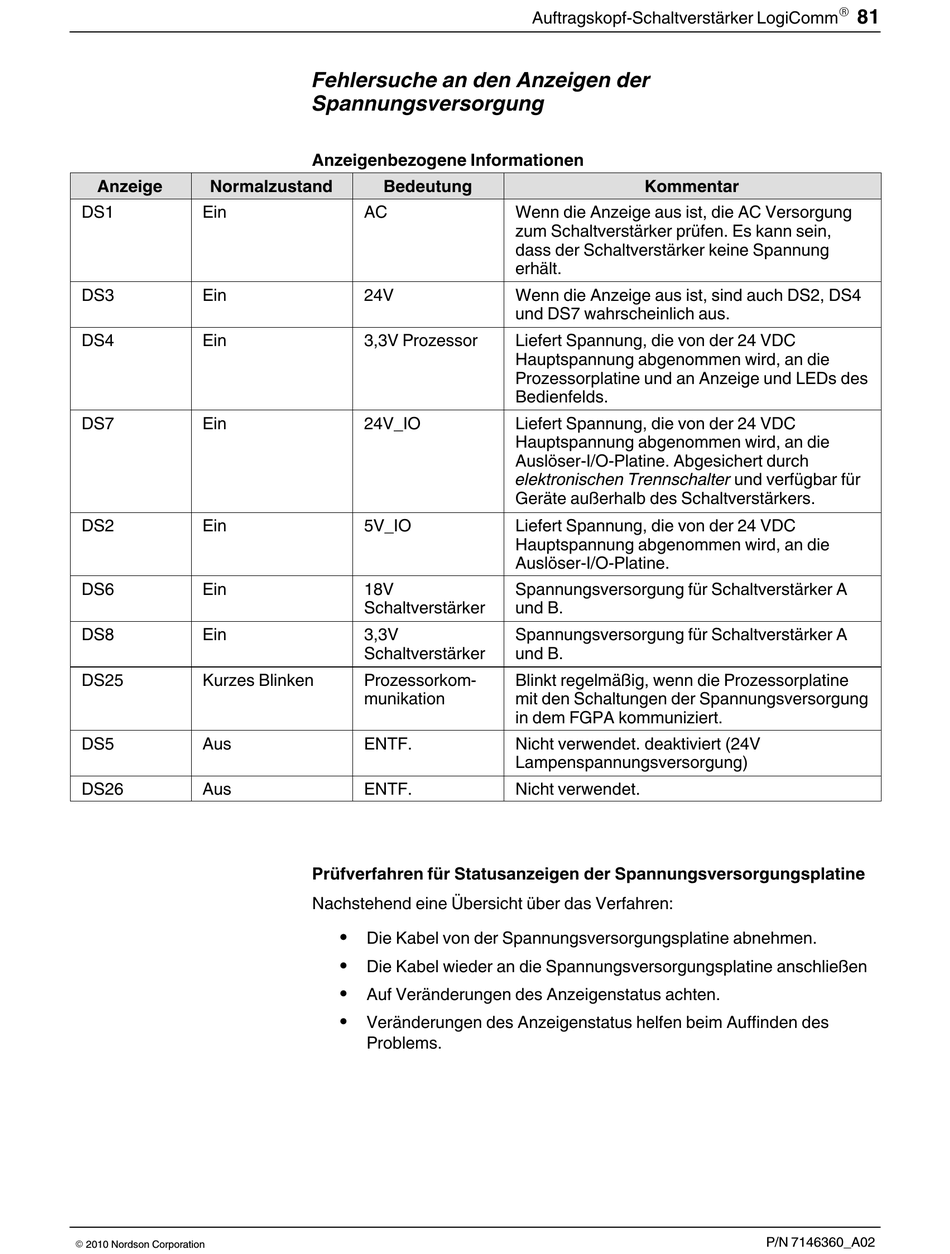

Fehlersuche an den Anzeigen der
Spannungsversorgung
Anzeigenbezogene Informationen
Bedeutung
AC
24V
3,3V Prozessor
24V_IO
5V_IO
18V
Schaltverstärker
3,3V
Schaltverstärker
Prozessorkom­
munikation
ENTF.
ENTF.
Prüfverfahren für Statusanzeigen der Spannungsversorgungsplatine
Nachstehend eine Übersicht über das Verfahren:
S
Die Kabel von der Spannungsversorgungsplatine abnehmen.
S
Die Kabel wieder an die Spannungsversorgungsplatine anschließen
S
Auf Veränderungen des Anzeigenstatus achten.
S
Veränderungen des Anzeigenstatus helfen beim Auffinden des
Problems.
Auftragskopf-Schaltverstärker LogiComm
Kommentar
Wenn die Anzeige aus ist, die AC Versorgung
zum Schaltverstärker prüfen. Es kann sein,
dass der Schaltverstärker keine Spannung
erhält.
Wenn die Anzeige aus ist, sind auch DS2, DS4
und DS7 wahrscheinlich aus.
Liefert Spannung, die von der 24 VDC
Hauptspannung abgenommen wird, an die
Prozessorplatine und an Anzeige und LEDs des
Bedienfelds.
Liefert Spannung, die von der 24 VDC
Hauptspannung abgenommen wird, an die
Auslöser-I/O-Platine. Abgesichert durch
elektronischen Trennschalter und verfügbar für
Geräte außerhalb des Schaltverstärkers.
Liefert Spannung, die von der 24 VDC
Hauptspannung abgenommen wird, an die
Auslöser-I/O-Platine.
Spannungsversorgung für Schaltverstärker A
und B.
Spannungsversorgung für Schaltverstärker A
und B.
Blinkt regelmäßig, wenn die Prozessorplatine
mit den Schaltungen der Spannungsversorgung
in dem FGPA kommuniziert.
Nicht verwendet. deaktiviert (24V
Lampenspannungsversorgung)
Nicht verwendet.
R
