1
2
3
4

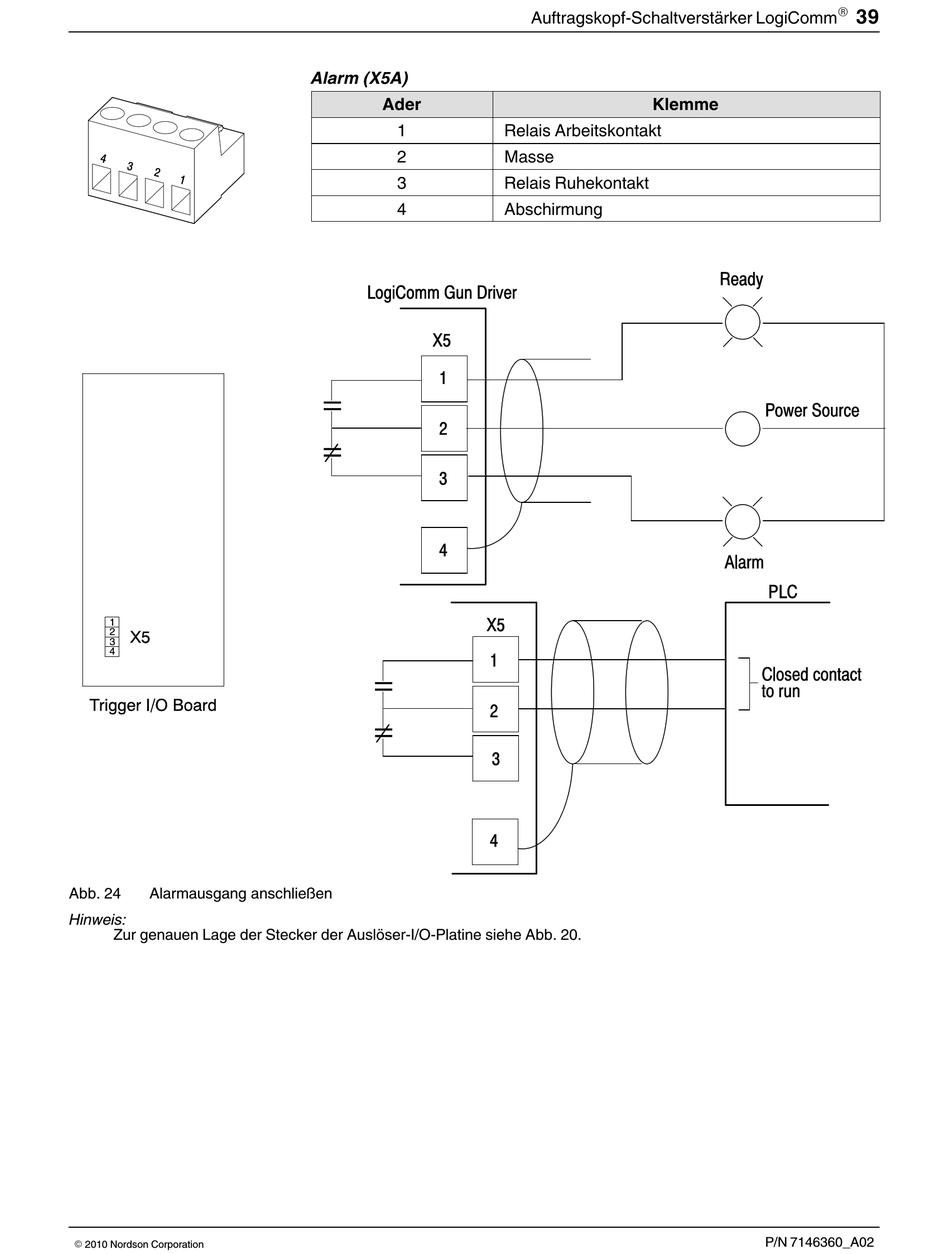

Abb. 24 Alarmausgang anschließen
Hinweis:
Zur genauen Lage der Stecker der Auslöser-I/O-Platine siehe Abb. 20.
E 2010 Nordson Corporation
Alarm (X5A)
Ader
1
2
3
4
Auftragskopf-Schaltverstärker LogiComm
Klemme
Relais Arbeitskontakt
Masse
Relais Ruhekontakt
Abschirmung
R
39
