40
Auftragskopf-Schaltverstärker LogiComm
P/N 7146360_A02
R

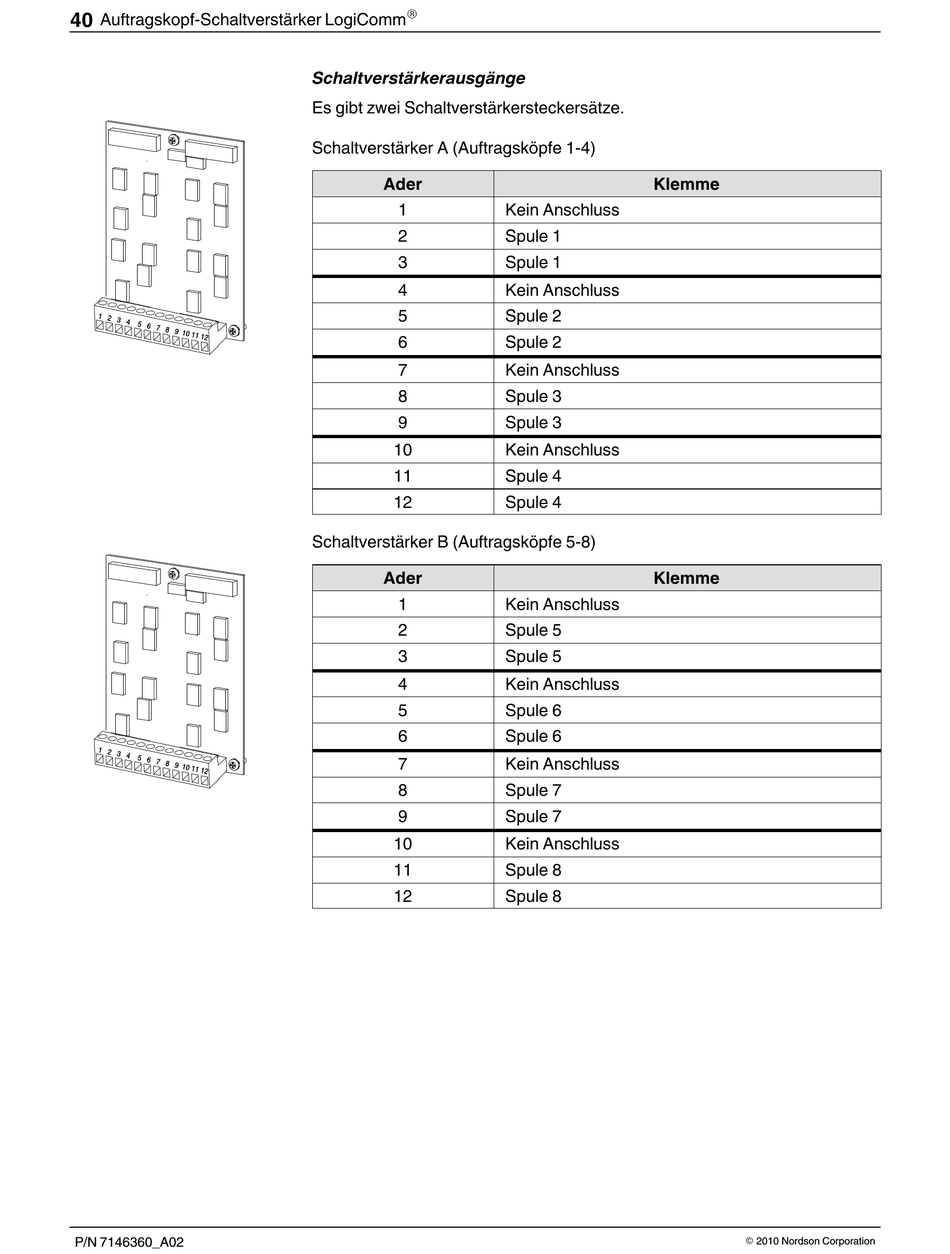

Schaltverstärkerausgänge
Es gibt zwei Schaltverstärkersteckersätze.
Schaltverstärker A (Auftragsköpfe 1-4)
Ader
1
2
3
4
5
6
7
8
9
10
11
12
Schaltverstärker B (Auftragsköpfe 5-8)
Ader
1
2
3
4
5
6
7
8
9
10
11
12
Klemme
Kein Anschluss
Spule 1
Spule 1
Kein Anschluss
Spule 2
Spule 2
Kein Anschluss
Spule 3
Spule 3
Kein Anschluss
Spule 4
Spule 4
Klemme
Kein Anschluss
Spule 5
Spule 5
Kein Anschluss
Spule 6
Spule 6
Kein Anschluss
Spule 7
Spule 7
Kein Anschluss
Spule 8
Spule 8
E 2010 Nordson Corporation
