Ac-Netzanschluss - Nordson LogiComm Gun Driver Betriebsanleitung

1
2
3

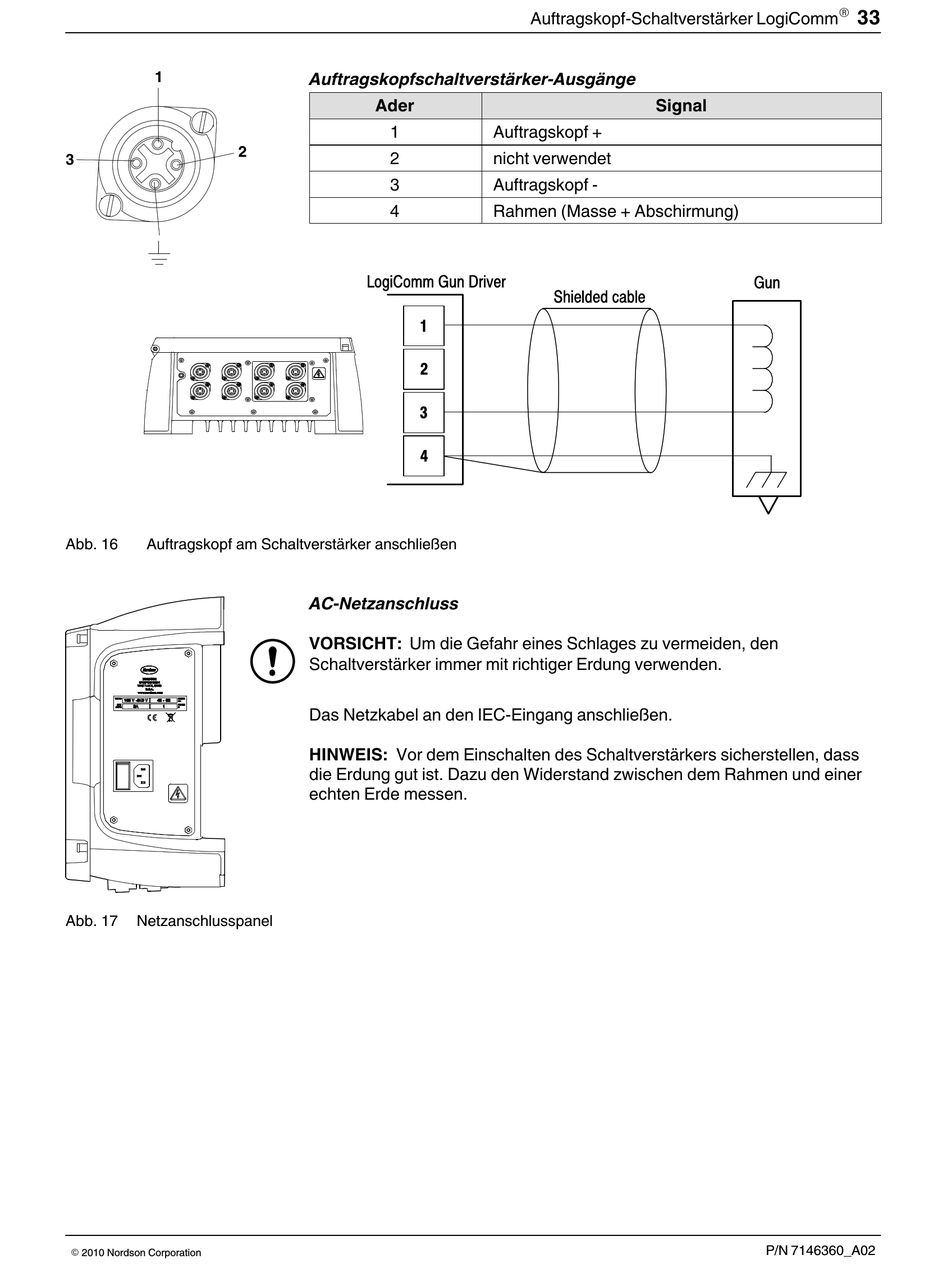

Abb. 16 Auftragskopf am Schaltverstärker anschließen
Abb. 17 Netzanschlusspanel
E 2010 Nordson Corporation
Auftragskopfschaltverstärker-Ausgänge
Ader
1
2
3
4

AC-Netzanschluss

VORSICHT: Um die Gefahr eines Schlages zu vermeiden, den
Schaltverstärker immer mit richtiger Erdung verwenden.
Das Netzkabel an den IEC-Eingang anschließen.
HINWEIS: Vor dem Einschalten des Schaltverstärkers sicherstellen, dass
die Erdung gut ist. Dazu den Widerstand zwischen dem Rahmen und einer
echten Erde messen.
Auftragskopf-Schaltverstärker LogiComm
Signal
Auftragskopf +
nicht verwendet
Auftragskopf -
Rahmen (Masse + Abschirmung)
R
33
P/N 7146360_A02
