66
Auftragskopf-Schaltverstärker LogiComm

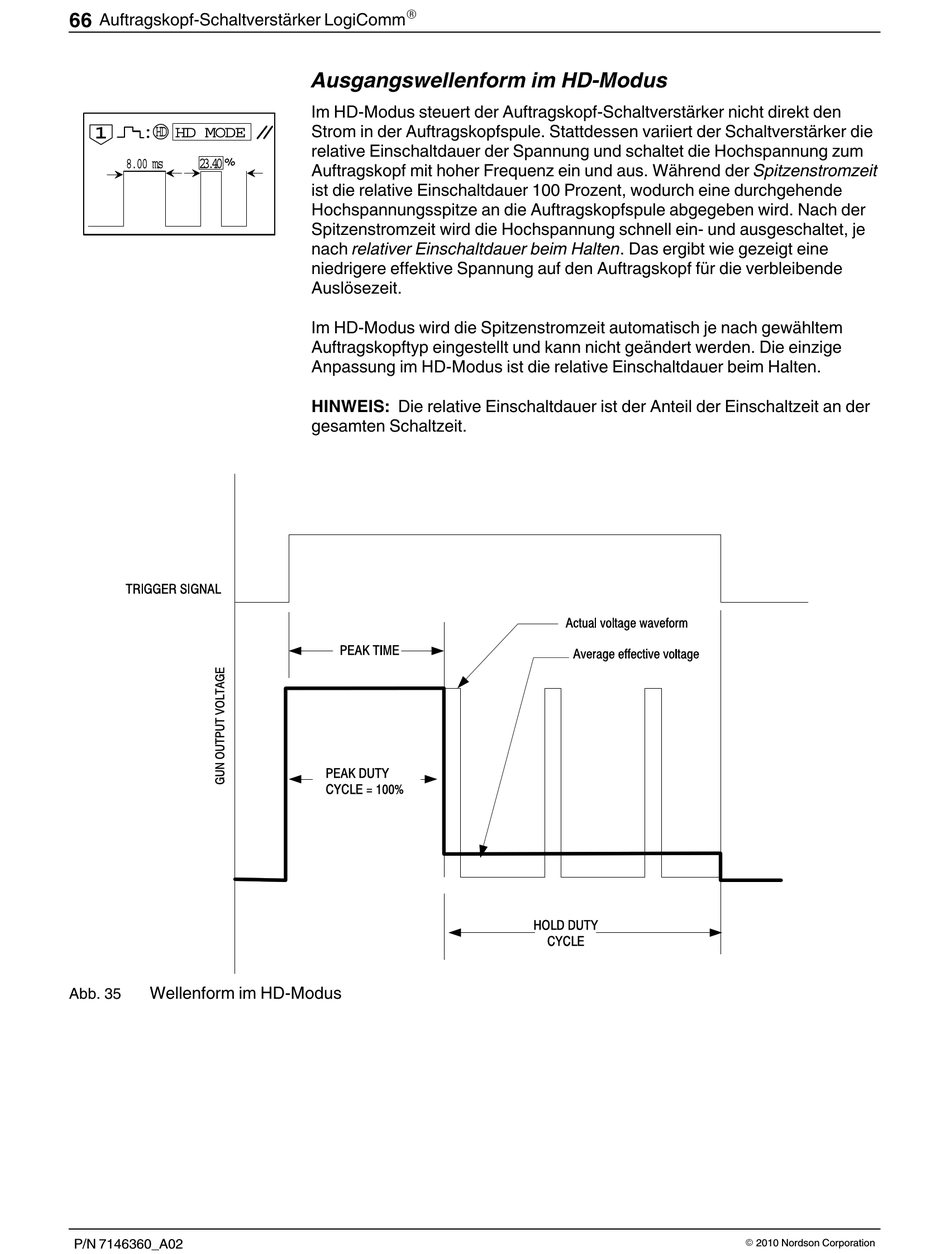

Wellenform im HD-Modus
Abb. 35
P/N 7146360_A02
R

Ausgangswellenform im HD-Modus

Im HD-Modus steuert der Auftragskopf-Schaltverstärker nicht direkt den
Strom in der Auftragskopfspule. Stattdessen variiert der Schaltverstärker die
relative Einschaltdauer der Spannung und schaltet die Hochspannung zum
Auftragskopf mit hoher Frequenz ein und aus. Während der Spitzenstromzeit
ist die relative Einschaltdauer 100 Prozent, wodurch eine durchgehende
Hochspannungsspitze an die Auftragskopfspule abgegeben wird. Nach der
Spitzenstromzeit wird die Hochspannung schnell ein- und ausgeschaltet, je
nach relativer Einschaltdauer beim Halten. Das ergibt wie gezeigt eine
niedrigere effektive Spannung auf den Auftragskopf für die verbleibende
Auslösezeit.
Im HD-Modus wird die Spitzenstromzeit automatisch je nach gewähltem
Auftragskopftyp eingestellt und kann nicht geändert werden. Die einzige
Anpassung im HD-Modus ist die relative Einschaltdauer beim Halten.
HINWEIS: Die relative Einschaltdauer ist der Anteil der Einschaltzeit an der
gesamten Schaltzeit.
