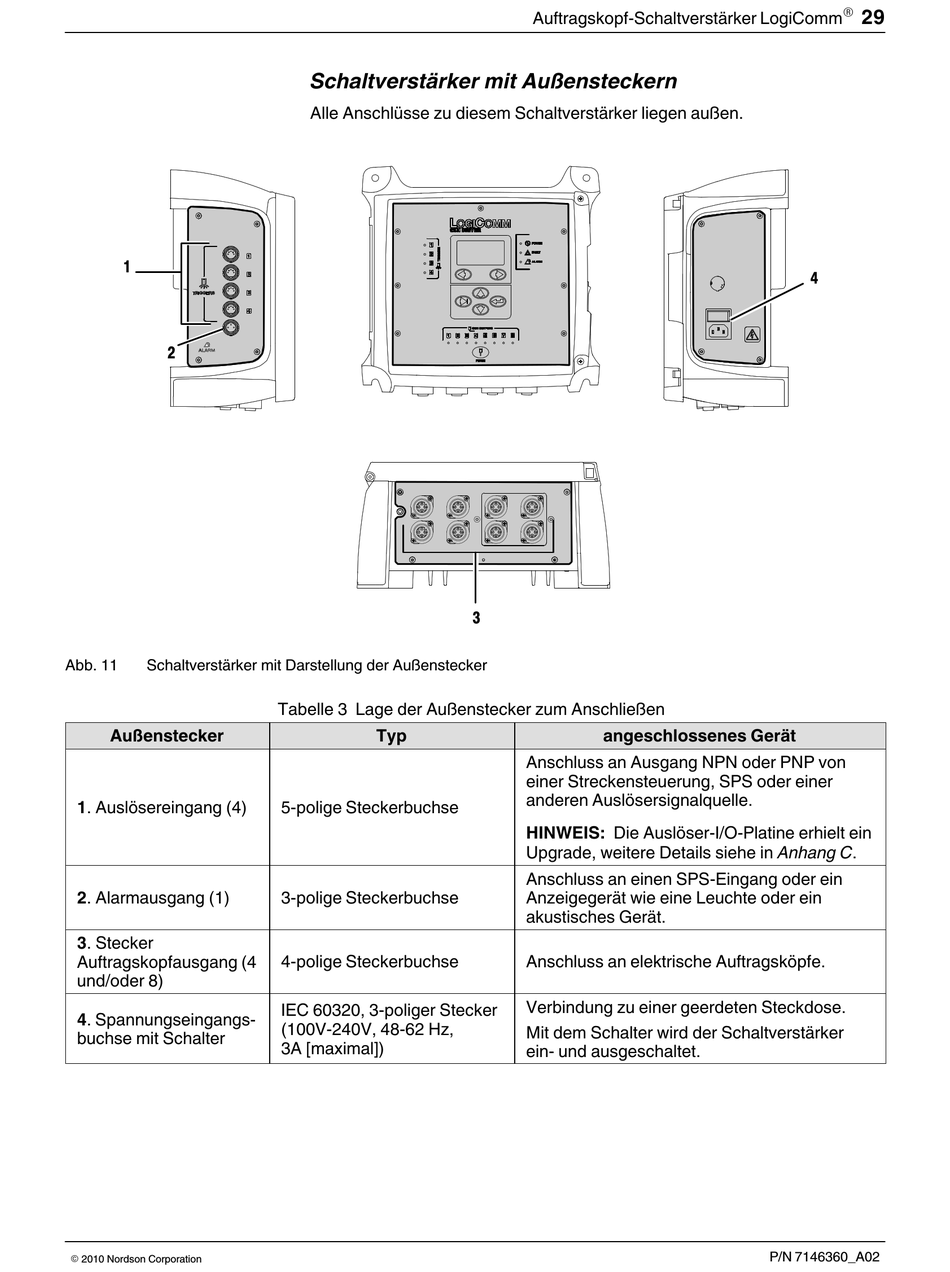

Abb. 11
Schaltverstärker mit Darstellung der Außenstecker
Außenstecker
1. Auslösereingang (4)
2. Alarmausgang (1)
3. Stecker
Auftragskopfausgang (4
und/oder 8)
4. Spannungseingangs
buchse mit Schalter
E 2010 Nordson Corporation
Schaltverstärker mit Außensteckern
Alle Anschlüsse zu diesem Schaltverstärker liegen außen.
Tabelle 3 Lage der Außenstecker zum Anschließen
Typ
5-polige Steckerbuchse
3-polige Steckerbuchse
4-polige Steckerbuchse
IEC 60320, 3 poliger Stecker
(100V-240V, 48-62 Hz,
3A [maximal])
Auftragskopf-Schaltverstärker LogiComm
angeschlossenes Gerät
Anschluss an Ausgang NPN oder PNP von
einer Streckensteuerung, SPS oder einer
anderen Auslösersignalquelle.
HINWEIS: Die Auslöser-I/O-Platine erhielt ein
Upgrade, weitere Details siehe in Anhang C.
Anschluss an einen SPS-Eingang oder ein
Anzeigegerät wie eine Leuchte oder ein
akustisches Gerät.
Anschluss an elektrische Auftragsköpfe.
Verbindung zu einer geerdeten Steckdose.
Mit dem Schalter wird der Schaltverstärker
ein- und ausgeschaltet.
R
29
P/N 7146360_A02
