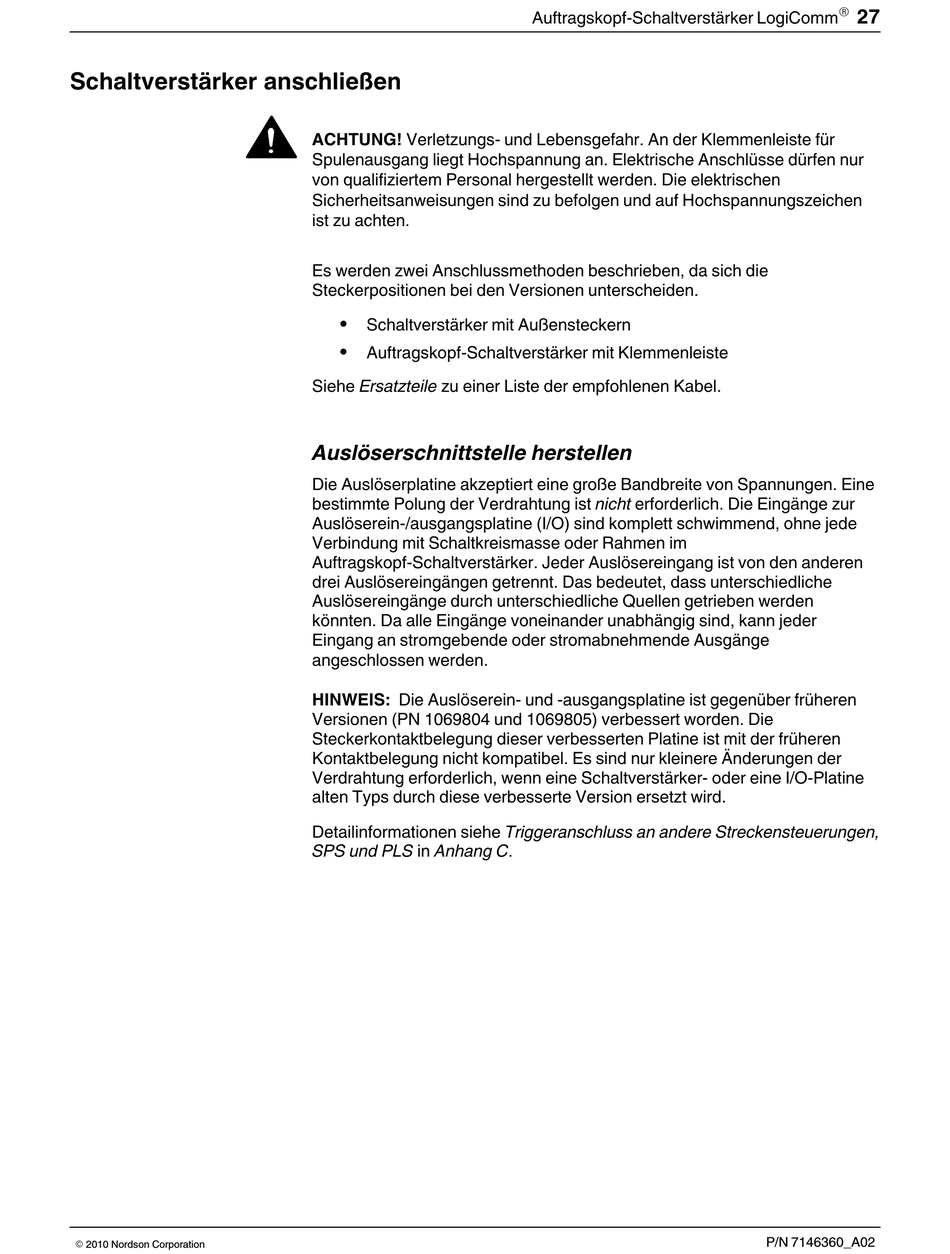

Schaltverstärker anschließen
E 2010 Nordson Corporation
ACHTUNG! Verletzungs- und Lebensgefahr. An der Klemmenleiste für
Spulenausgang liegt Hochspannung an. Elektrische Anschlüsse dürfen nur
von qualifiziertem Personal hergestellt werden. Die elektrischen
Sicherheitsanweisungen sind zu befolgen und auf Hochspannungszeichen
ist zu achten.
Es werden zwei Anschlussmethoden beschrieben, da sich die
Steckerpositionen bei den Versionen unterscheiden.
S
Schaltverstärker mit Außensteckern
S
Auftragskopf-Schaltverstärker mit Klemmenleiste
Siehe Ersatzteile zu einer Liste der empfohlenen Kabel.
Auslöserschnittstelle herstellen
Die Auslöserplatine akzeptiert eine große Bandbreite von Spannungen. Eine
bestimmte Polung der Verdrahtung ist nicht erforderlich. Die Eingänge zur
Auslöserein-/ausgangsplatine (I/O) sind komplett schwimmend, ohne jede
Verbindung mit Schaltkreismasse oder Rahmen im
Auftragskopf-Schaltverstärker. Jeder Auslösereingang ist von den anderen
drei Auslösereingängen getrennt. Das bedeutet, dass unterschiedliche
Auslösereingänge durch unterschiedliche Quellen getrieben werden
könnten. Da alle Eingänge voneinander unabhängig sind, kann jeder
Eingang an stromgebende oder stromabnehmende Ausgänge
angeschlossen werden.
HINWEIS: Die Auslöserein- und -ausgangsplatine ist gegenüber früheren
Versionen (PN 1069804 und 1069805) verbessert worden. Die
Steckerkontaktbelegung dieser verbesserten Platine ist mit der früheren
Kontaktbelegung nicht kompatibel. Es sind nur kleinere Änderungen der
Verdrahtung erforderlich, wenn eine Schaltverstärker- oder eine I/O-Platine
alten Typs durch diese verbesserte Version ersetzt wird.
Detailinformationen siehe Triggeranschluss an andere Streckensteuerungen,
SPS und PLS in Anhang C.
