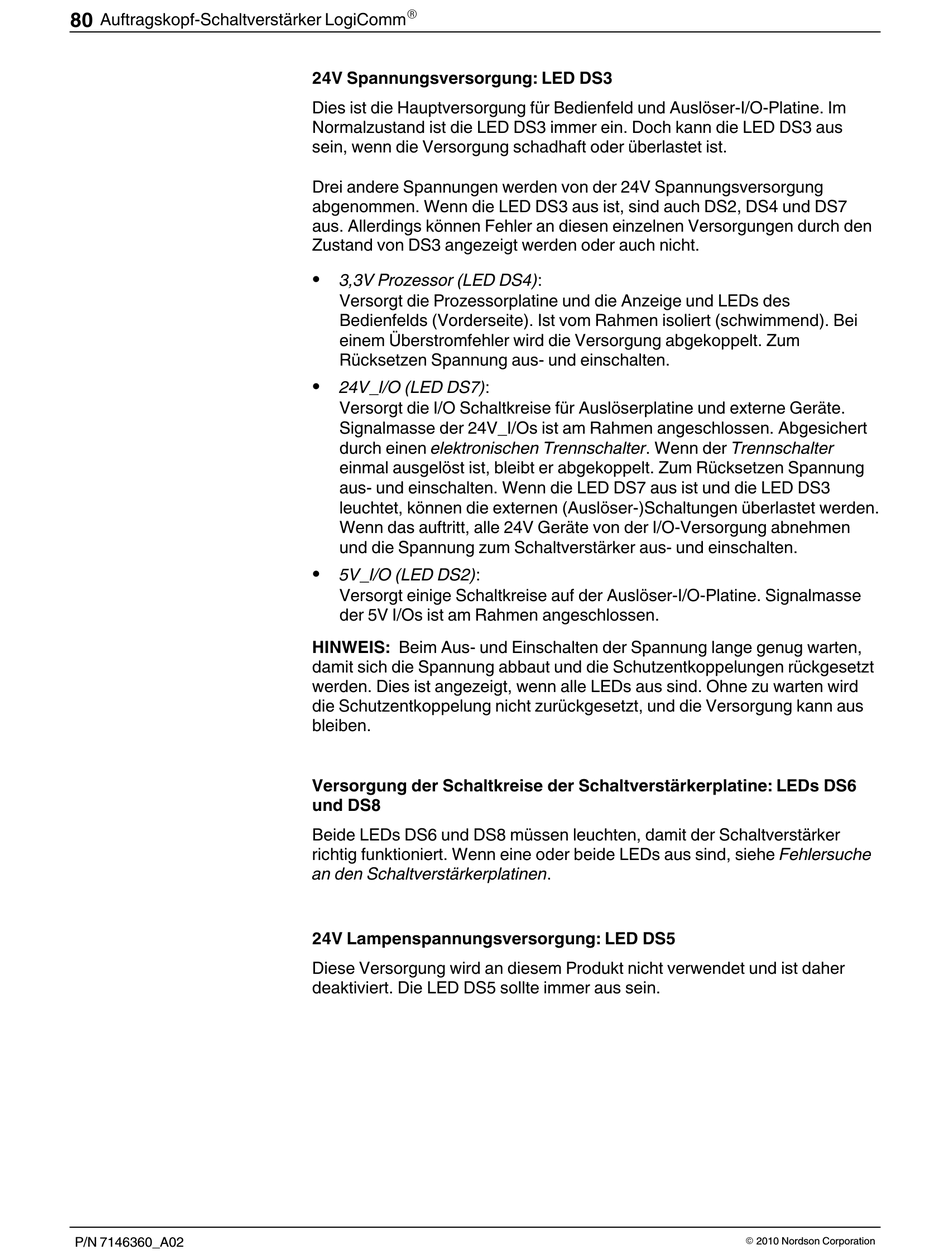

Auftragskopf-Schaltverstärker LogiComm
P/N 7146360_A02
R
24V Spannungsversorgung: LED DS3
Dies ist die Hauptversorgung für Bedienfeld und Auslöser-I/O-Platine. Im
Normalzustand ist die LED DS3 immer ein. Doch kann die LED DS3 aus
sein, wenn die Versorgung schadhaft oder überlastet ist.
Drei andere Spannungen werden von der 24V Spannungsversorgung
abgenommen. Wenn die LED DS3 aus ist, sind auch DS2, DS4 und DS7
aus. Allerdings können Fehler an diesen einzelnen Versorgungen durch den
Zustand von DS3 angezeigt werden oder auch nicht.
S
3,3V Prozessor (LED DS4):
Versorgt die Prozessorplatine und die Anzeige und LEDs des
Bedienfelds (Vorderseite). Ist vom Rahmen isoliert (schwimmend). Bei
einem Überstromfehler wird die Versorgung abgekoppelt. Zum
Rücksetzen Spannung aus- und einschalten.
S
24V_I/O (LED DS7):
Versorgt die I/O Schaltkreise für Auslöserplatine und externe Geräte.
Signalmasse der 24V_I/Os ist am Rahmen angeschlossen. Abgesichert
durch einen elektronischen Trennschalter. Wenn der Trennschalter
einmal ausgelöst ist, bleibt er abgekoppelt. Zum Rücksetzen Spannung
aus- und einschalten. Wenn die LED DS7 aus ist und die LED DS3
leuchtet, können die externen (Auslöser-)Schaltungen überlastet werden.
Wenn das auftritt, alle 24V Geräte von der I/O-Versorgung abnehmen
und die Spannung zum Schaltverstärker aus- und einschalten.
S
5V_I/O (LED DS2):
Versorgt einige Schaltkreise auf der Auslöser-I/O-Platine. Signalmasse
der 5V I/Os ist am Rahmen angeschlossen.
HINWEIS: Beim Aus- und Einschalten der Spannung lange genug warten,
damit sich die Spannung abbaut und die Schutzentkoppelungen rückgesetzt
werden. Dies ist angezeigt, wenn alle LEDs aus sind. Ohne zu warten wird
die Schutzentkoppelung nicht zurückgesetzt, und die Versorgung kann aus
bleiben.
Versorgung der Schaltkreise der Schaltverstärkerplatine: LEDs DS6
und DS8
Beide LEDs DS6 und DS8 müssen leuchten, damit der Schaltverstärker
richtig funktioniert. Wenn eine oder beide LEDs aus sind, siehe Fehlersuche
an den Schaltverstärkerplatinen.
24V Lampenspannungsversorgung: LED DS5
Diese Versorgung wird an diesem Produkt nicht verwendet und ist daher
deaktiviert. Die LED DS5 sollte immer aus sein.
