Auftragskopf-Schaltverstärker LogiComm

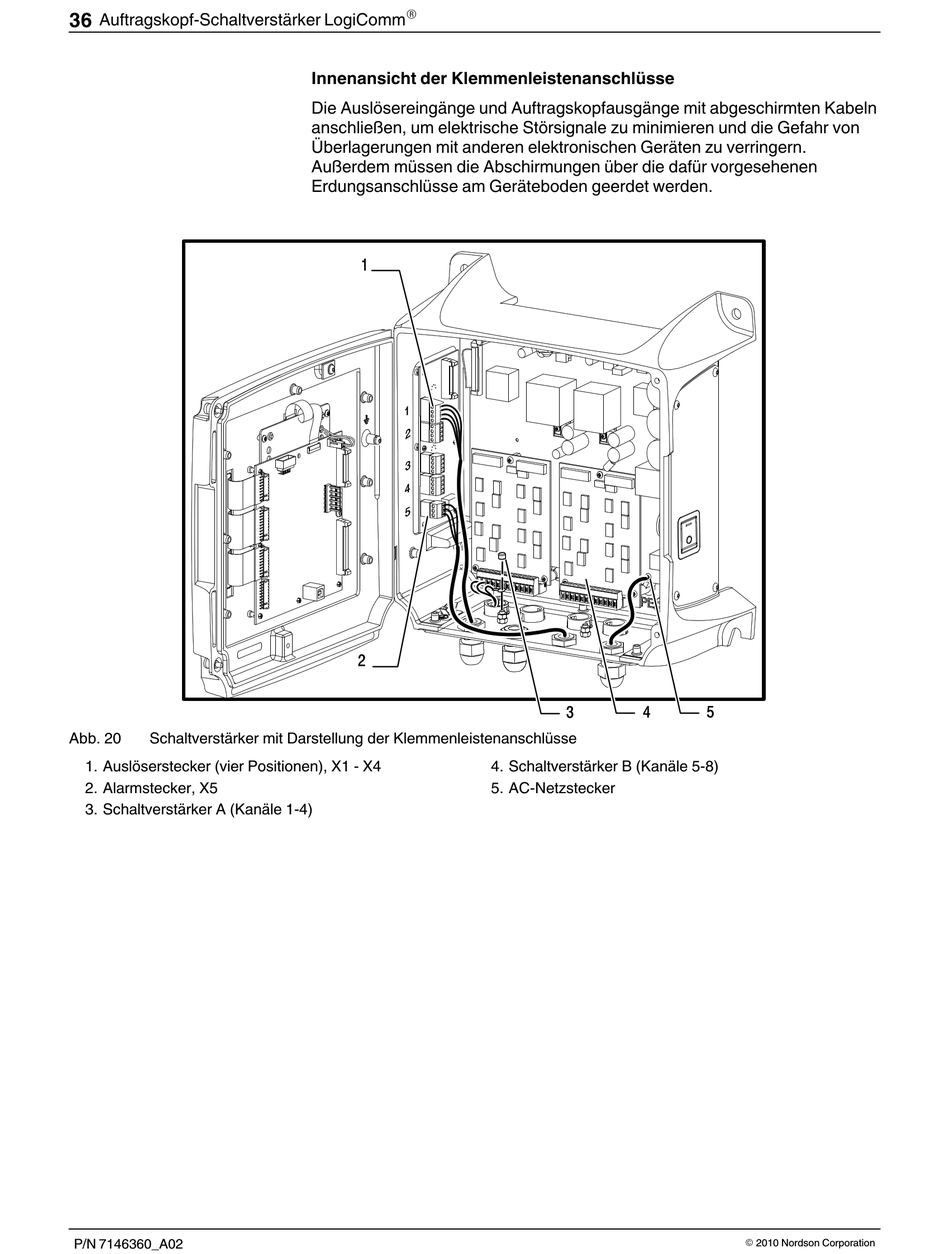

Abb. 20
Schaltverstärker mit Darstellung der Klemmenleistenanschlüsse
1. Auslöserstecker (vier Positionen), X1 - X4
2. Alarmstecker, X5
3. Schaltverstärker A (Kanäle 1-4)
P/N 7146360_A02
R
Innenansicht der Klemmenleistenanschlüsse
Die Auslösereingänge und Auftragskopfausgänge mit abgeschirmten Kabeln
anschließen, um elektrische Störsignale zu minimieren und die Gefahr von
Überlagerungen mit anderen elektronischen Geräten zu verringern.
Außerdem müssen die Abschirmungen über die dafür vorgesehenen
Erdungsanschlüsse am Geräteboden geerdet werden.
4. Schaltverstärker B (Kanäle 5-8)
5. AC-Netzstecker
