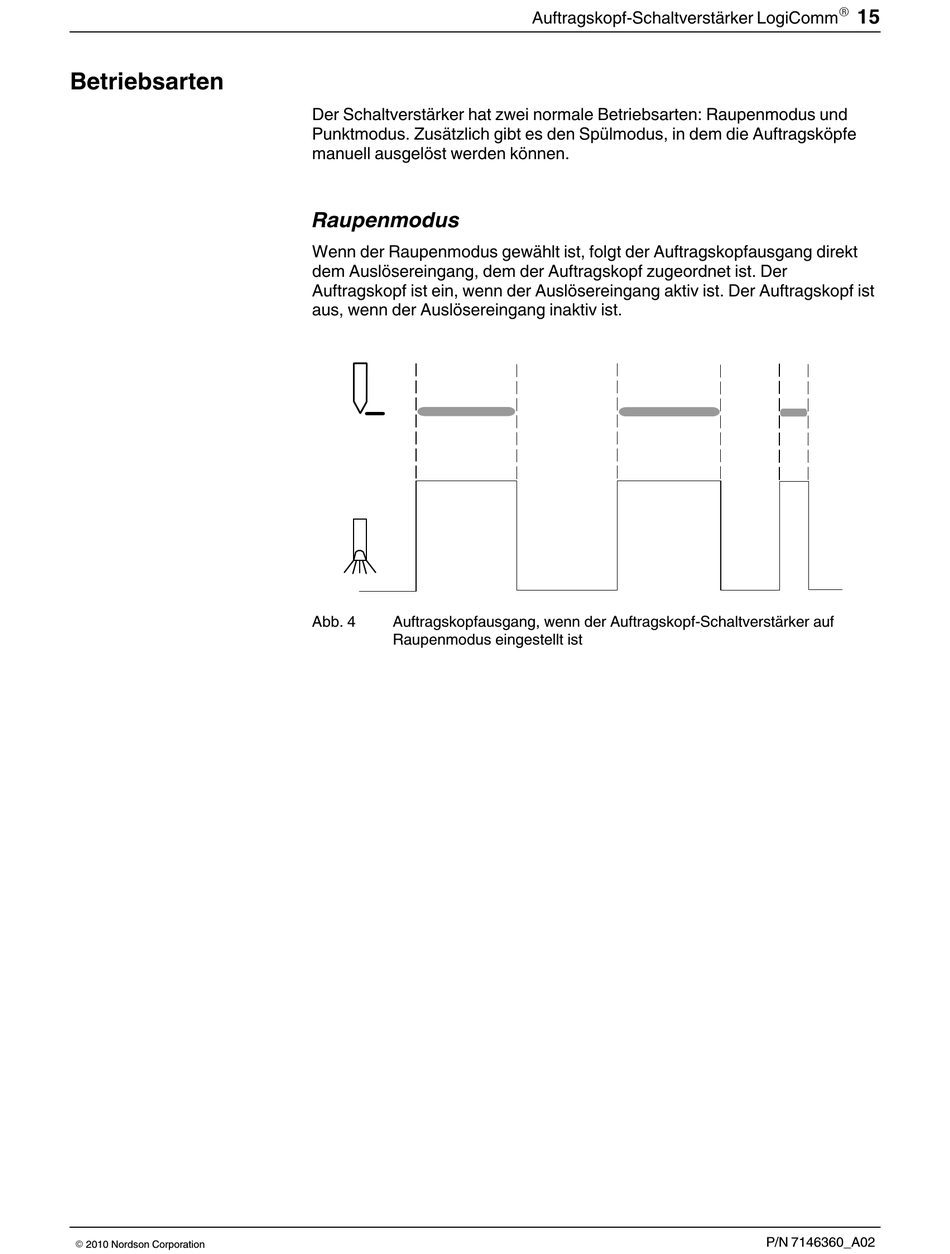

Betriebsarten

E 2010 Nordson Corporation
Der Schaltverstärker hat zwei normale Betriebsarten: Raupenmodus und
Punktmodus. Zusätzlich gibt es den Spülmodus, in dem die Auftragsköpfe
manuell ausgelöst werden können.

Raupenmodus

Wenn der Raupenmodus gewählt ist, folgt der Auftragskopfausgang direkt
dem Auslösereingang, dem der Auftragskopf zugeordnet ist. Der
Auftragskopf ist ein, wenn der Auslösereingang aktiv ist. Der Auftragskopf ist
aus, wenn der Auslösereingang inaktiv ist.
Abb. 4 Auftragskopfausgang, wenn der Auftragskopf-Schaltverstärker auf
Raupenmodus eingestellt ist
Auftragskopf-Schaltverstärker LogiComm
R
15
P/N 7146360_A02
