Auftragskopf-Schaltverstärker LogiComm
2
4
5
3 1

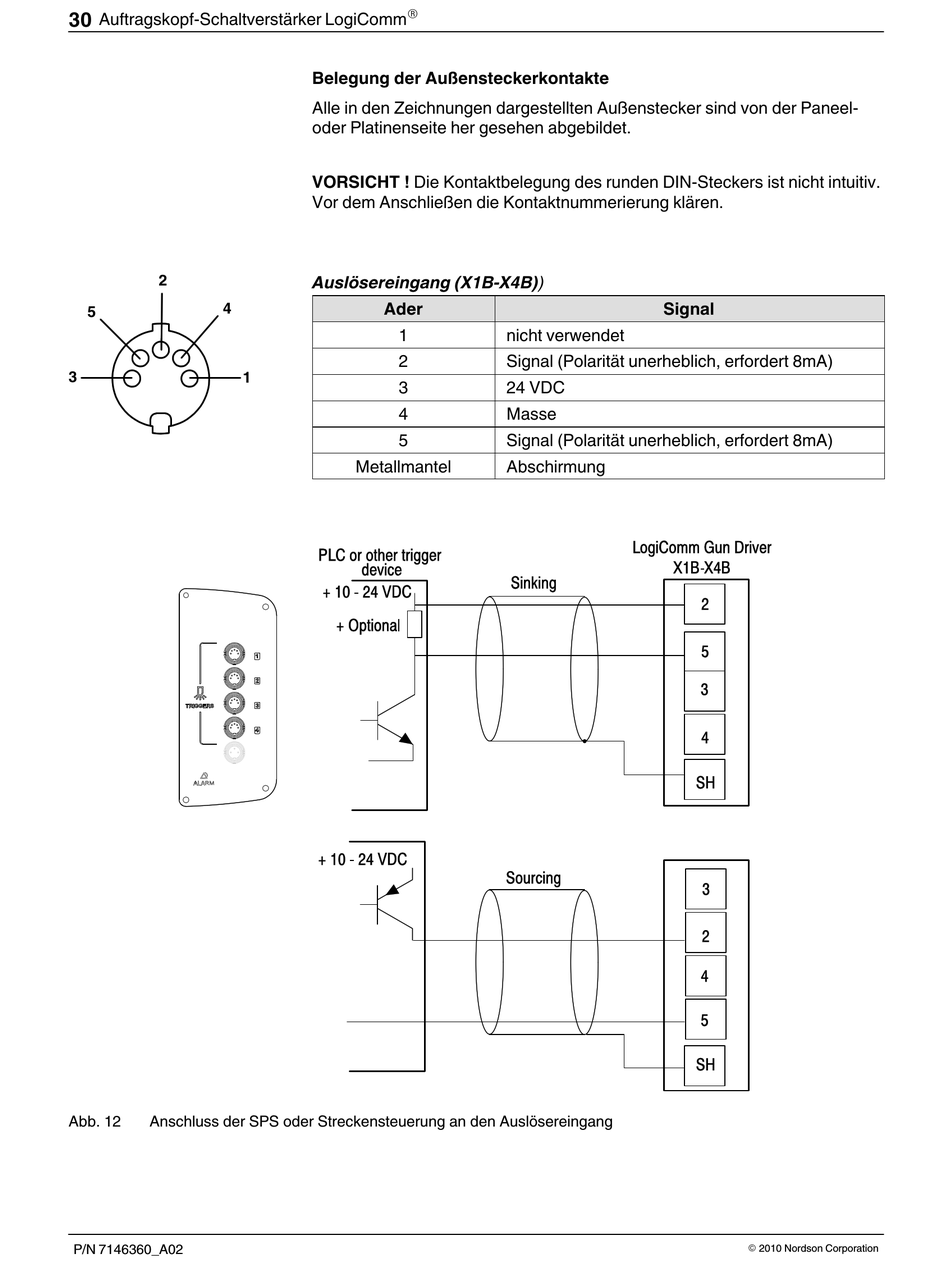

Abb. 12 Anschluss der SPS oder Streckensteuerung an den Auslösereingang
P/N 7146360_A02
R
Belegung der Außensteckerkontakte
Alle in den Zeichnungen dargestellten Außenstecker sind von der Paneel-
oder Platinenseite her gesehen abgebildet.
VORSICHT ! Die Kontaktbelegung des runden DIN-Steckers ist nicht intuitiv.
Vor dem Anschließen die Kontaktnummerierung klären.
Auslösereingang (X1B X4B))
Ader
1
2
3
4
5
Metallmantel
Signal
nicht verwendet
Signal (Polarität unerheblich, erfordert 8mA)
24 VDC
Masse
Signal (Polarität unerheblich, erfordert 8mA)
Abschirmung
