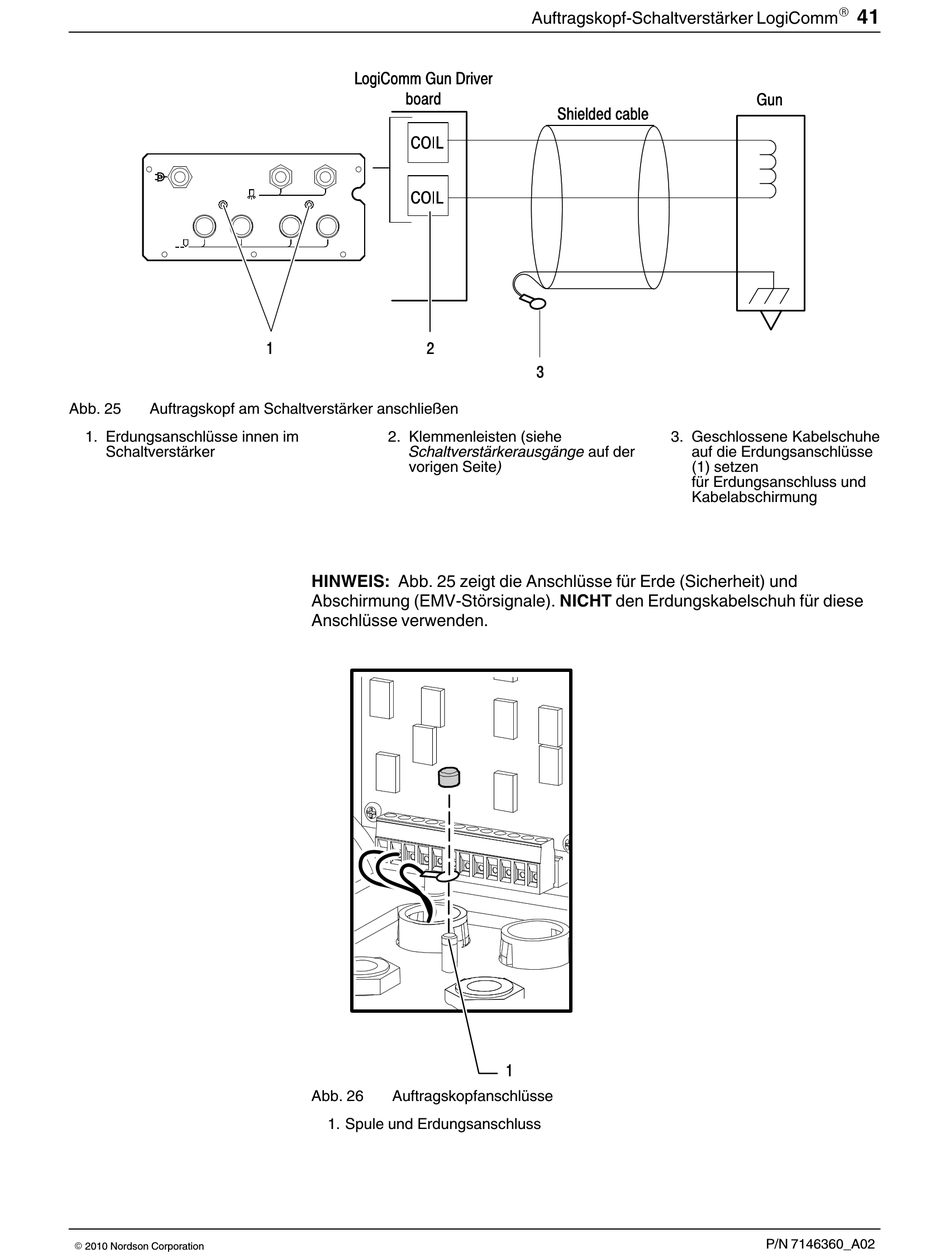

Abb. 25
Auftragskopf am Schaltverstärker anschließen
1. Erdungsanschlüsse innen im
Schaltverstärker
E 2010 Nordson Corporation
2. Klemmenleisten (siehe
Schaltverstärkerausgänge auf der
vorigen Seite)
HINWEIS: Abb. 25 zeigt die Anschlüsse für Erde (Sicherheit) und
Abschirmung (EMV-Störsignale). NICHT den Erdungskabelschuh für diese
Anschlüsse verwenden.
Abb. 26
Auftragskopfanschlüsse
1. Spule und Erdungsanschluss
Auftragskopf-Schaltverstärker LogiComm
3. Geschlossene Kabelschuhe
auf die Erdungsanschlüsse
(1) setzen
für Erdungsanschluss und
Kabelabschirmung
R
41
P/N 7146360_A02
