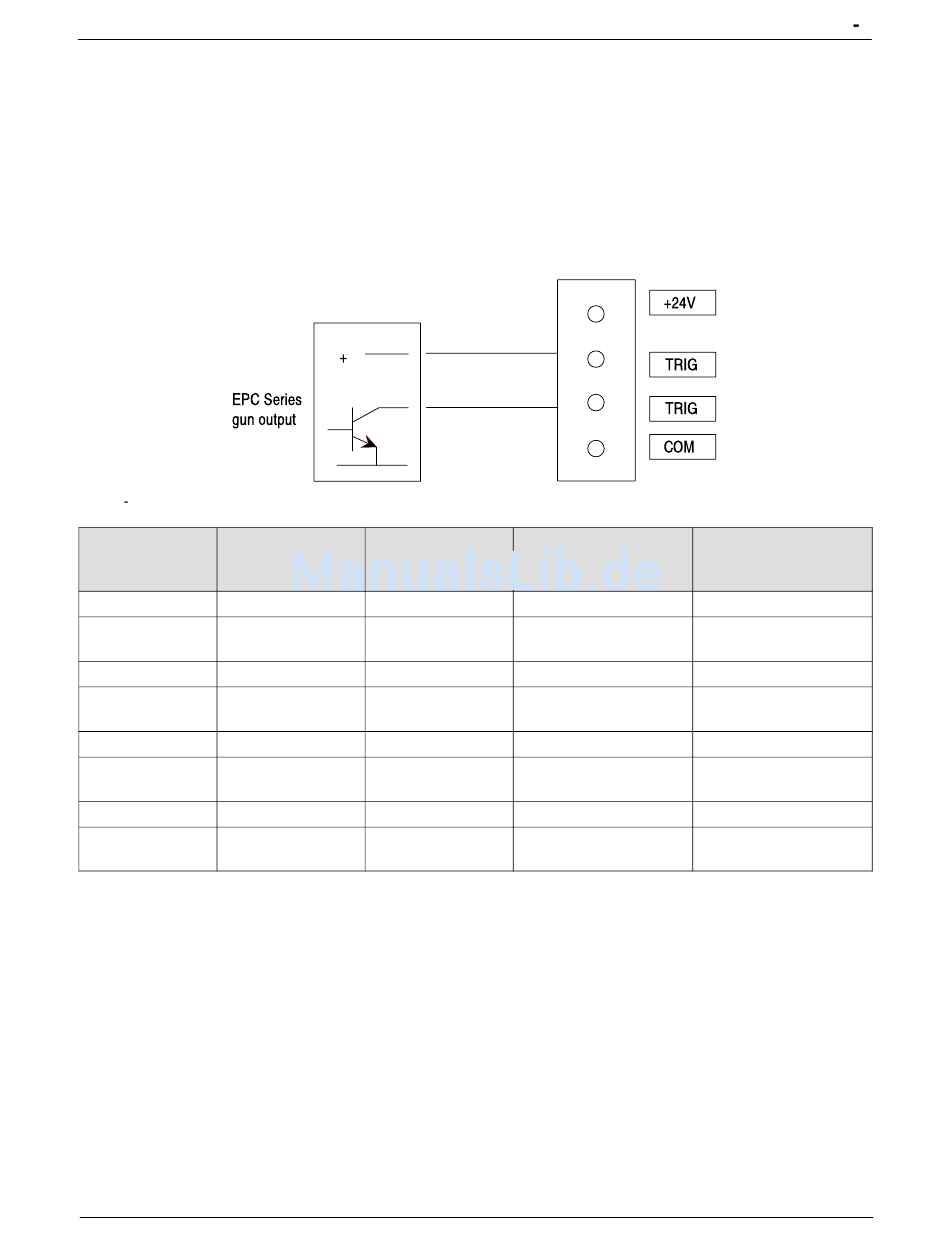

Abb. C 1 Anschlüsse bei Neuinstallation und Ersetzen
EPC Funktion Leiter Funktion
Kopf 1 + Kanal 1 +
Kopf 1 Kanal 1 geschaltet
geschaltet
Kopf 2 + Kanal 2 +
Kopf 2 Kanal 2 geschaltet
geschaltet
Kopf 3 + Kanal 3 +
Kopf 3 Kanal 3 geschaltet
geschaltet
Kopf 4 + Kanal 4 +
Kopf 4 Kanal 4 geschaltet
geschaltet
E 2010 Nordson Corporation
Zusätzliche Auslöser- und Auftragskopfanschlüsse
Schaltpläne und Tabelle
Neu und Ersatz
Sowohl bei Neuinstallation als auch in einer Ersatzsituation, bei der die
EPC-Adapter entfernt werden, die Auftragskopfausgänge an den
Auslösereingängen verkabeln
(Klemmenleistenkontakte 2 und 3 oder DIN Rundsteckerkontakte 2 und 5).
Zu Anschlüssen siehe nachstehende Abbildung oder Tabelle:
Schaltverstärker
Klemmenleisten­
version
X1A-3
X1A-2
X2A-3
X2A-2
X3A-3
X3A-2
X4A-3
X4A-2
Schaltverstärker DIN
Rundsteckerversion
X1B-5
X1B-2
X2B-5
X2B-2
X3B-5
X3B-2
X4B-5
X4B-2
C 3
Schaltverstärker
Funktion
Auslöser Ein 1B
Auslöser Ein 1A
Auslöser Ein 2B
Auslöser Ein 2A
Auslöser Ein 3B
Auslöser Ein 3A
Auslöser Ein 4B
Auslöser Ein 4A
P/N 7146360_A02
