Geräte, die digitale Ausgangsmodule verwenden

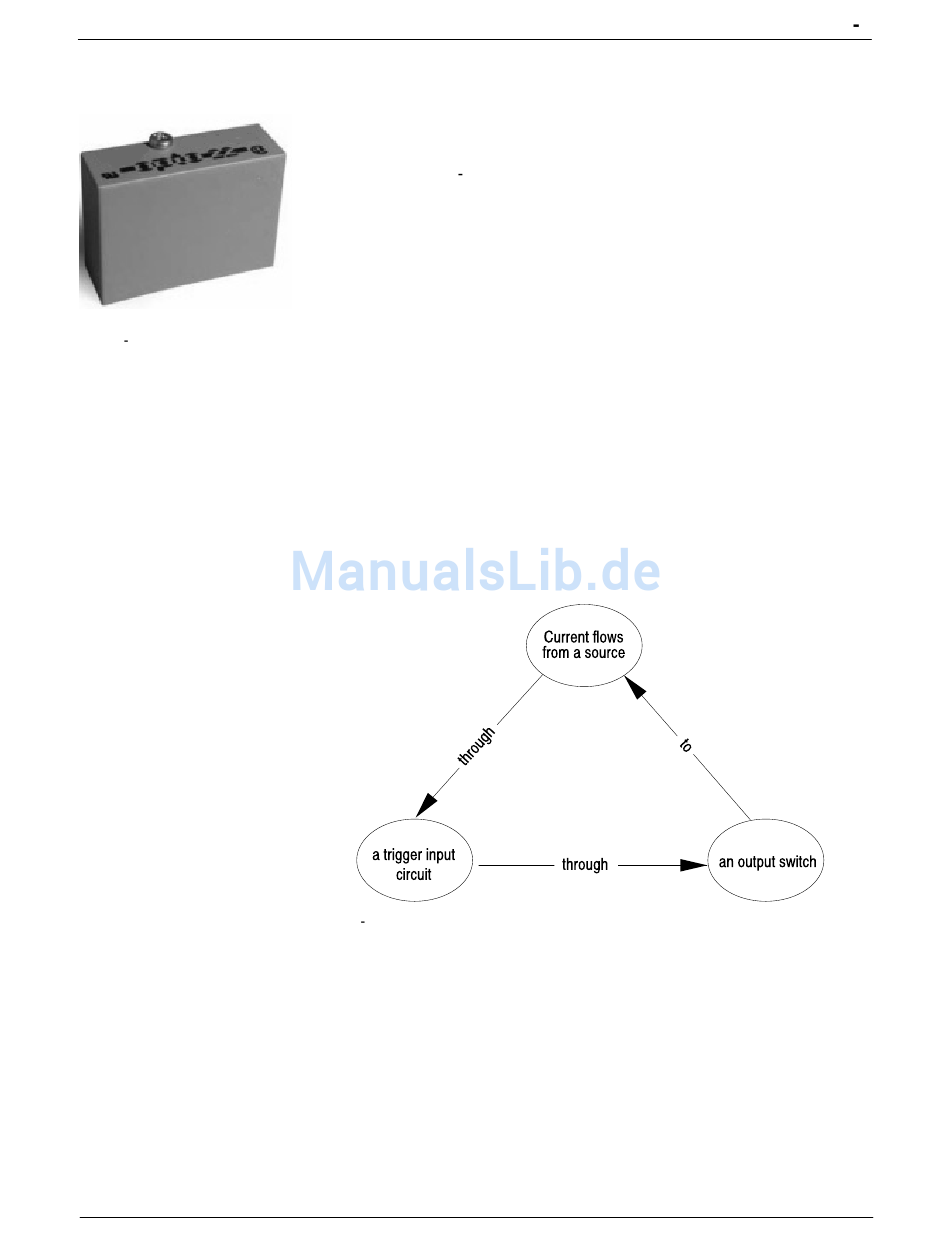

Abb. C 3 Digitales
Ausgangsmodul
E 2010 Nordson Corporation
Zusätzliche Auslöser- und Auftragskopfanschlüsse
Typische Beispiele für Geräte, die digitale Ausgangsmodule verwenden,
sind:
S
Nordson PC 50 Serie
S
PLS
Normalerweise haben diese Geräte mehrere Ausgänge mit einer einzelnen
Masseklemme. Die Masse kann entweder mit +24V oder Schaltkreismasse
verbunden werden. Die Versorgungsspannung kann von dem treibenden
Gerät, von einer externen Versorgung oder vom Schaltverstärker kommen.
Die digitalen Ausgangsmodule sind Schalter, daher für beste Ergebnisse die
DC-Ausgangstypen verwenden. Die AC Ausgangsmodule können Dämpfer
haben, die Kriechstrom zulassen können. Die Auslösereingänge sind isoliert.
Den Ausgang nach einer der folgenden Methoden an den Auslösereingang
anschließen:
S
Den Stromfluss von einer Quelle durch eine
Auslösereingangsschaltung, dann durch einen Ausgangsschalter und
zurück zur Quelle verlegen.
Abb. C 4 Stromflussdiagramm #1
C 7
P/N 7146360_A02
