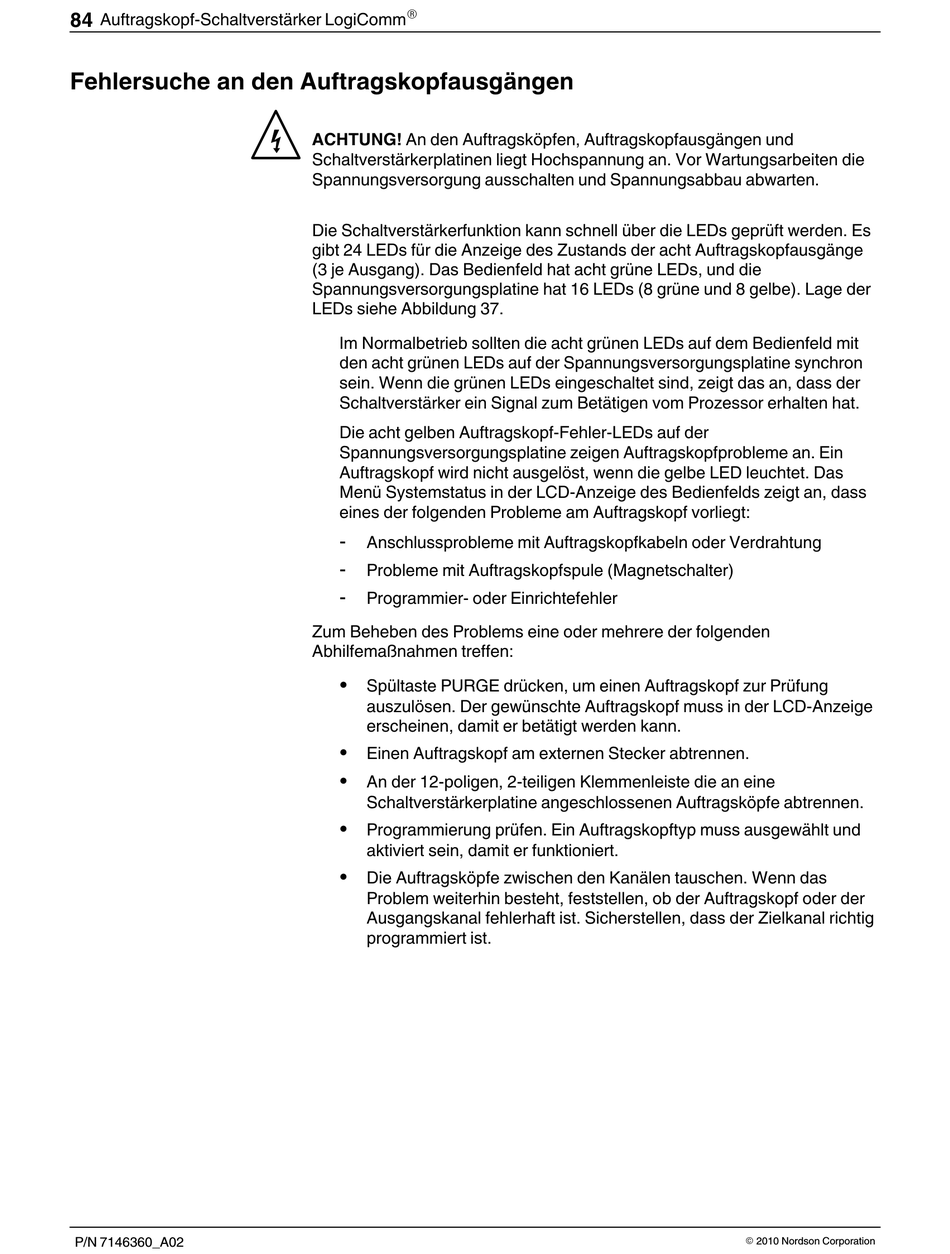

Auftragskopf-Schaltverstärker LogiComm
Fehlersuche an den Auftragskopfausgängen
P/N 7146360_A02
R
ACHTUNG! An den Auftragsköpfen, Auftragskopfausgängen und
Schaltverstärkerplatinen liegt Hochspannung an. Vor Wartungsarbeiten die
Spannungsversorgung ausschalten und Spannungsabbau abwarten.
Die Schaltverstärkerfunktion kann schnell über die LEDs geprüft werden. Es
gibt 24 LEDs für die Anzeige des Zustands der acht Auftragskopfausgänge
(3 je Ausgang). Das Bedienfeld hat acht grüne LEDs, und die
Spannungsversorgungsplatine hat 16 LEDs (8 grüne und 8 gelbe). Lage der
LEDs siehe Abbildung 37.
Im Normalbetrieb sollten die acht grünen LEDs auf dem Bedienfeld mit
den acht grünen LEDs auf der Spannungsversorgungsplatine synchron
sein. Wenn die grünen LEDs eingeschaltet sind, zeigt das an, dass der
Schaltverstärker ein Signal zum Betätigen vom Prozessor erhalten hat.
Die acht gelben Auftragskopf-Fehler-LEDs auf der
Spannungsversorgungsplatine zeigen Auftragskopfprobleme an. Ein
Auftragskopf wird nicht ausgelöst, wenn die gelbe LED leuchtet. Das
Menü Systemstatus in der LCD-Anzeige des Bedienfelds zeigt an, dass
eines der folgenden Probleme am Auftragskopf vorliegt:
Anschlussprobleme mit Auftragskopfkabeln oder Verdrahtung
Probleme mit Auftragskopfspule (Magnetschalter)
Programmier- oder Einrichtefehler
Zum Beheben des Problems eine oder mehrere der folgenden
Abhilfemaßnahmen treffen:
S
Spültaste PURGE drücken, um einen Auftragskopf zur Prüfung
auszulösen. Der gewünschte Auftragskopf muss in der LCD-Anzeige
erscheinen, damit er betätigt werden kann.
S
Einen Auftragskopf am externen Stecker abtrennen.
S
An der 12 poligen, 2 teiligen Klemmenleiste die an eine
Schaltverstärkerplatine angeschlossenen Auftragsköpfe abtrennen.
S
Programmierung prüfen. Ein Auftragskopftyp muss ausgewählt und
aktiviert sein, damit er funktioniert.
S
Die Auftragsköpfe zwischen den Kanälen tauschen. Wenn das
Problem weiterhin besteht, feststellen, ob der Auftragskopf oder der
Ausgangskanal fehlerhaft ist. Sicherstellen, dass der Zielkanal richtig
programmiert ist.
