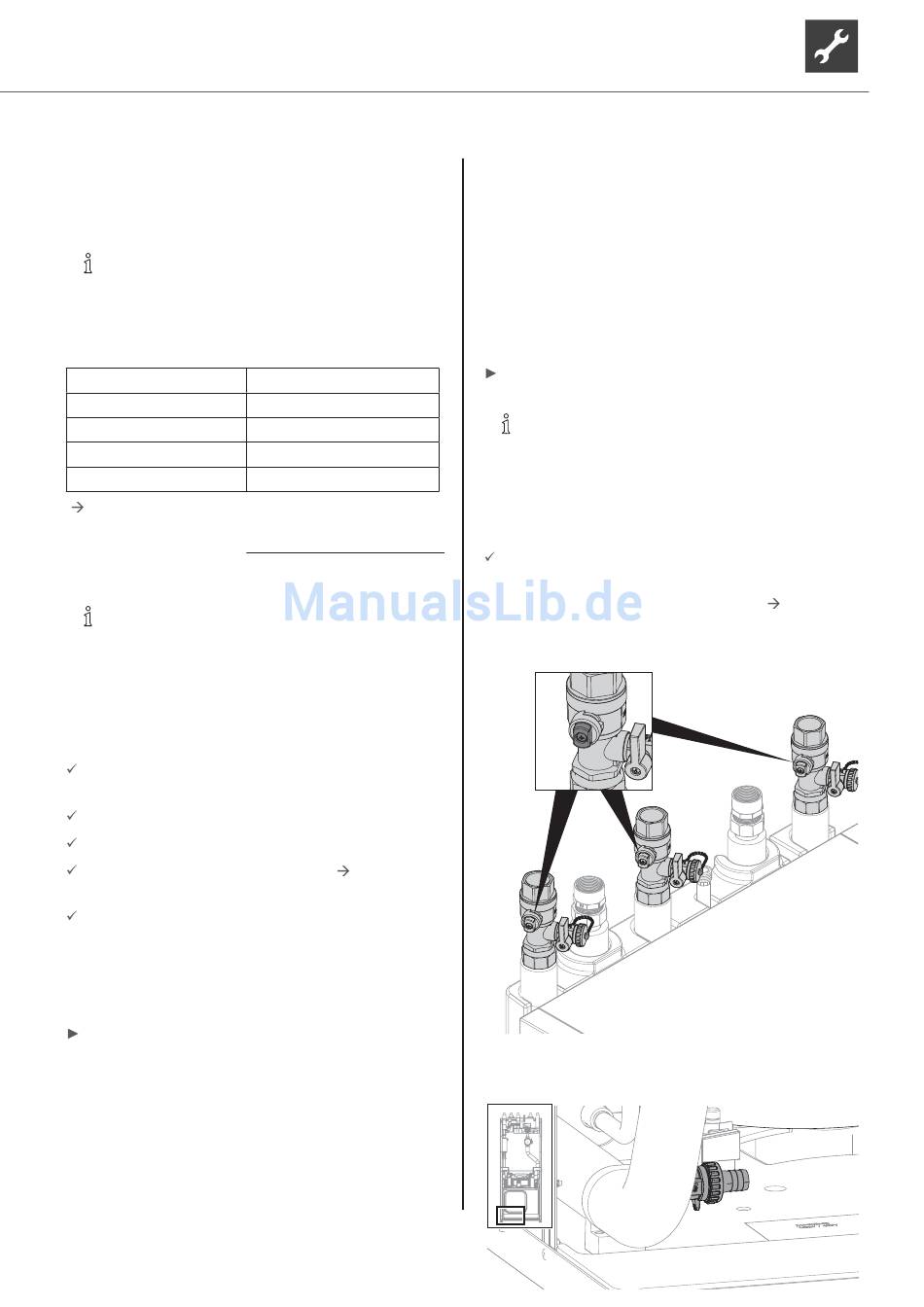

5.4 Aufstellung
Anforderungen an den Aufstellungsraum und -platz
HINWEIS
Für die Anforderungen an den Aufstellungsraum
und -platz die lokalen Vorschriften und Normen
beachten. Die Tabelle nennt die in Deutschland
gültigen Vorschriften nach DIN EN 378-1.
Kältemittel
R 134a
R 404A
R 407C
R 410A
(
siehe Kapitel „Technische Daten/Lieferumfang").
Mindestraumvolumen =
HINWEIS
Falls mehrere Wärmepumpen des gleichen Typs
aufgestellt werden, braucht nur eine Wärme-
pumpe berücksichtigt zu werden. Falls mehrere
Wärmepumpen unterschiedlichen Typs aufgestellt
werden, braucht nur die Wärmepumpe mit dem
größten Kältemittelinhalt berücksichtigt zu wer-
den.
Mindestraumvolumen entspricht den Anforderungen
für das verwendete Kältemittel.
Aufstellung nur im Gebäudeinnern.
Aufstellungsraum ist trocken und frostfrei.
Abstandsmaße wurden eingehalten (
tel „Aufstellungspläne").
Untergrund ist zur Aufstellung des Geräts geeignet:
– eben und waagerecht
– tragfähig für das Gerätegewicht
Gerät ausrichten
Gerät am Aufstellungsort mit den höhenverstellbaren
Füßen mit einem Schraubenschlüssel SW 13 stabil
waagerecht ausrichten. Verstellbereich: 25 mm.
Technische Änderungen vorbehalten
Grenzwert [kg/m³]
0,25
0,48
0,31
0,44
Kältemittelfüllmenge [kg]
Grenzwert [kg/m³]
siehe Kapi-
6
Montage und Anschluss
6.1
MODULBOX AUSBAUEN
ACHTUNG
Beim Kippen der Modulbox um mehr als 45° läuft
Verdichteröl in den Kältekreis.
Modulbox nicht um mehr als 45° kippen.
HINWEIS
>
Die Modulbox kann bei Bedarf zum einfacheren
Transport des Geräts oder zu Servicezwecken ausge-
baut werden.
>
Schritte 1 bis 5 sind nur bei angeschlossener und ge-
füllter Modulbox erforderlich.
Gerät ist spannungsfrei geschaltet und gegen Wieder-
einschalten gesichert.
1.
Vorderwand der Modulbox entfernen (
pitel „7.1 Vorderwand der Modulbox entfernen").
2.
Absperrhähne zum Heizkreis schließen.
3.
Gerät über den Füll- und Entleerhahn Heizung entlee-
ren.
siehe Ka-
