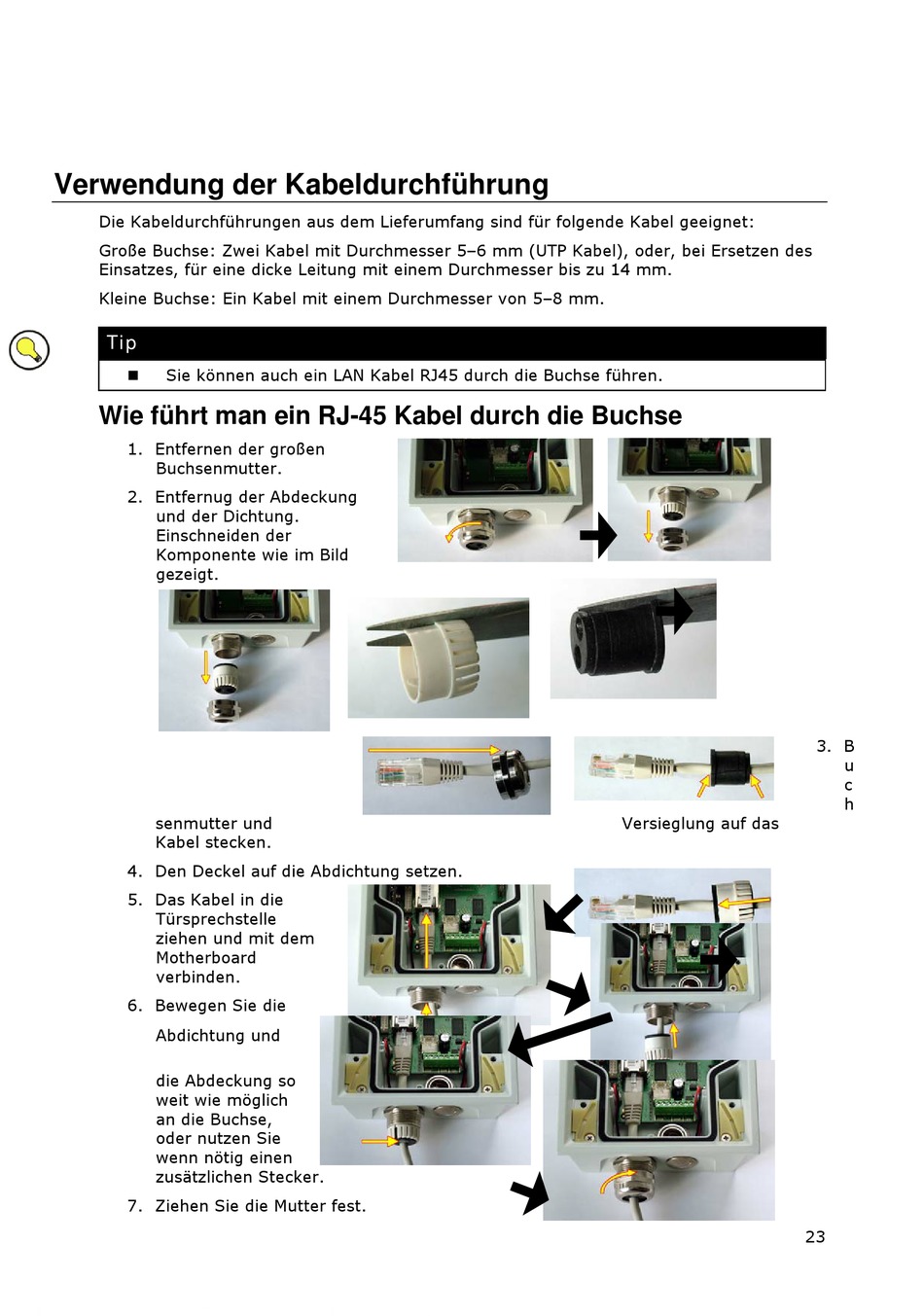

Verwendung der Kabeldurchführung
Die Kabeldurchführungen aus dem Lieferumfang sind für folgende Kabel geeignet:
Große Buchse: Zwei Kabel mit Durchmesser 5–6 mm (UTP Kabel), oder, bei Ersetzen des
Einsatzes, für eine dicke Leitung mit einem Durchmesser bis zu 14 mm.
Kleine Buchse: Ein Kabel mit einem Durchmesser von 5–8 mm.
Tip
Sie können auch ein LAN Kabel RJ45 durch die Buchse führen.

Wie führt man ein RJ-45 Kabel durch die Buchse
1. Entfernen der großen
Buchsenmutter.
2. Entfernug der Abdeckung
und der Dichtung.
Einschneiden der
Komponente wie im Bild
gezeigt.
senmutter und
Kabel stecken.
4. Den Deckel auf die Abdichtung setzen.
5. Das Kabel in die
Türsprechstelle
ziehen und mit dem
Motherboard
verbinden.
6. Bewegen Sie die
Abdichtung und
die Abdeckung so
weit wie möglich
an die Buchse,
oder nutzen Sie
wenn nötig einen
zusätzlichen Stecker.
7. Ziehen Sie die Mutter fest.
Versieglung auf das
3. B
u
c
h
