1 Programmieren
1

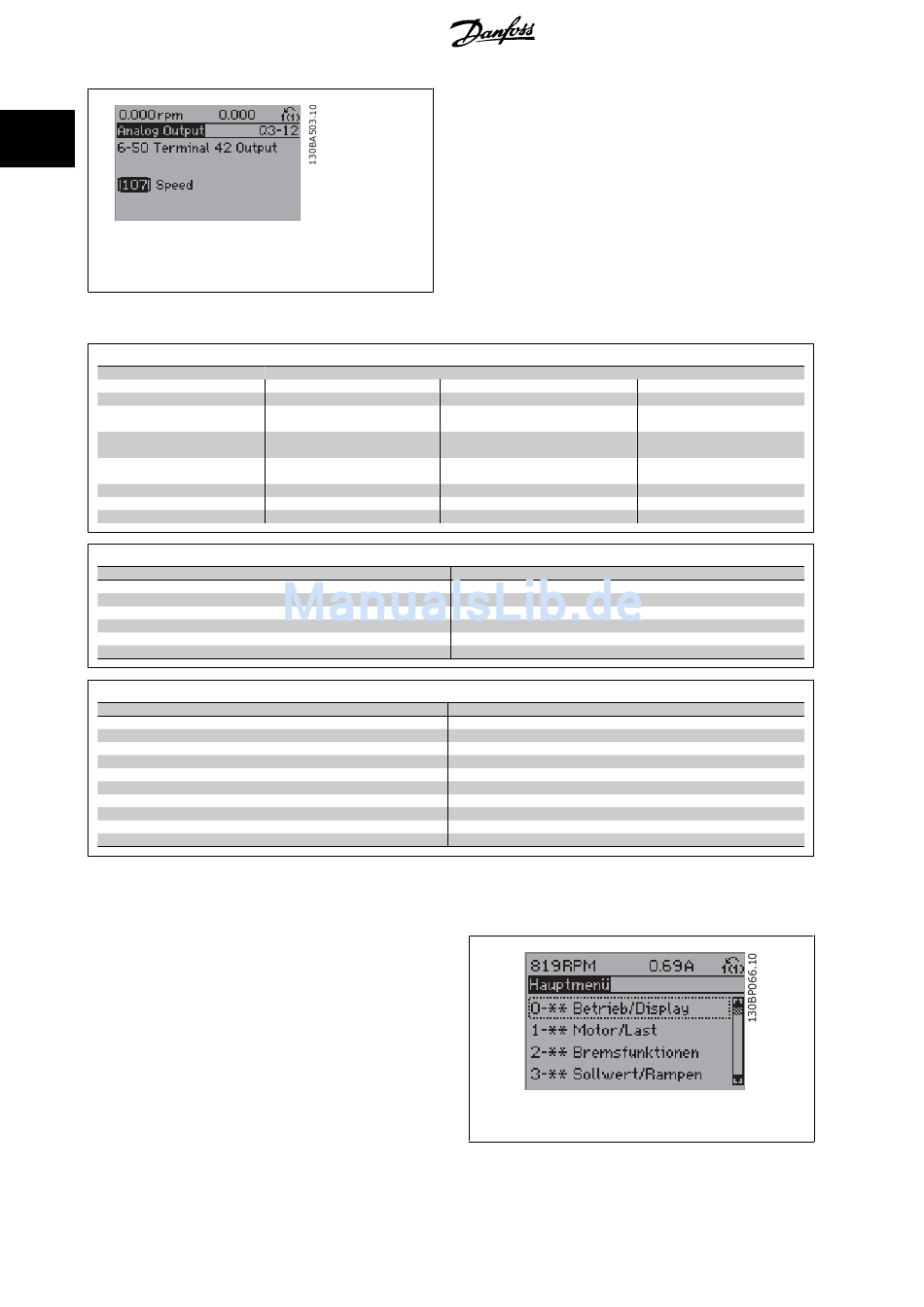

Abbildung 1.13: Schritt 7: Die verschiedenen Optionen mit
den Auf/Ab-Navigationstasten wählen. [OK] drücken.
Die Funktionssatzparameter sind wie folgt gruppiert:
Q3-10 Uhreinstellungen
0-70 Datum und Uhrzeit
0-71 Datumsformat
0-72 Uhrzeitformat
0-74 MESZ/Sommerzeit
0-76 MESZ/Sommerzeitstart
0-77 MESZ/Sommerzeitende
Q3-20 Digitalsollwert
3-02 Minimaler Sollwert
3-03 Max. Sollwert
3-10 Festsollwert
5-13 Klemme 29 Digitaleingang
5-14 Klemme 32 Digitaleingang
5-15 Klemme 33 Digitaleingang
Q3-30 Istwert-Einstellungen
1-00 Regelverfahren
20-12 Soll-/Istwerteinheit
3-02 Minimaler Sollwert
3-03 Max. Sollwert
6-20 Klemme 54 Skal. Min.Spannung
6-21 Klemme 54 Skal. Max.Spannung
6-24 Klemme 54 Skal. Min.-Soll/Istwert
6-25 Klemme 54 Skal. Max.-Soll/Istwert
6-00 Signalausfall Zeit
6-01 Signalausfall Funktion
1.1.9 Hauptmenümodus
Beide Bedienteile (LCP 101 und 102) bieten Zugriff auf den Hauptmenü-
modus. Wählen Sie den Hauptmenümodus durch Drücken der Taste
[Main Menu]. Das in Abbildung 6.2 dargestellte Auswahlmenü erscheint
im Display des LCP 102.
Zeilen 2 bis 5 auf dem Display zeigen eine Liste mit Parametergruppen,
die mithilfe der Auf-Ab-Pfeiltasten wählbar sind.
14
Q3-1 Allg. Einstellungen
Q3-11 Displayeinstellungen
0-20 Displayzeile 1.1
0-21 Displayzeile 1.2
0-22 Displayzeile 1.3
0-23 Displayzeile 2
0-24 Displayzeile 3
0-37 Display Text 1
0-38 Display Text 2
0-39 Displaytext 3
Q3-2 Einstellungen für Drehzahlregelung ohne Rückführung
Q3-3 PID-Prozesseinstell.
MG.20.O4.03 - VLT
®
VLT
AQUA Drive Programmierungshandbuch
Q3-12 Analogausgang
6-50 Klemme 42 Analogausgang
6-51 Kl. 42, Ausgang min. Skalierung
6-52 Kl. 42, Ausgang max. Skalierung
Q3-21 Analogsollwert
3-02 Minimaler Sollwert
3-03 Max. Sollwert
6-10 Klemme 53 Skal. Min.Spannung
6-11 Klemme 53 Skal. Max.Spannung
6-14 Klemme 53 Min.Soll-/ Istwert
6-15 Klemme 53 Max.Soll-/ Istwert
Q3-31 PID-Einstellungen
20-81 PID-Normal/Invers-Regelung
20-82 PID-Startdrehzahl [UPM]
20-21 Sollwert 1
20-93 PID-Proportionalverstärkung
20-94 PID-Integrationszeit
Abbildung 1.14: Displaybeispiel
®
ist eine eingetragene Marke von Danfoss.
Q3-13 Relais
Relais 1 ⇒ 5-40 Funktionsrelais
Relais 2 ⇒ 5-40 Funktionsrelais
Relais 7 (Option) ⇒ 5-40 Funkti-
onsrelais
Relais 8 (Option) ⇒ 5-40 Funkti-
onsrelais
Relais 9 (Option) ⇒ 5-40 Funkti-
onsrelais
