Anwendungsbeispiele
Hinweise/Anmerkungen:
Wenn der Grenzwert der Drehgeberüberwachung überschritten
wird, wird Warnung 90, Istwertüberwachung ausgegeben. Der SLC
überwacht die Warnung, und wenn diese WAHR wird, löst dies
Relais 1 aus.
Externe Geräte können anzeigen, dass eine Wartung erforderlich
ist. Wenn der Istwertfehler innerhalb von 5 s wieder unter diese
Grenze fällt, läuft das Frequenzumrichtersystem weiter, und die
Warnung wird ausgeblendet. Relais 1 bleibt hingegen ausgelöst,
5 5 bis Sie [Reset] auf dem LCP drücken.
Tabelle 5.4 Verwendung von SLC zur Einstellung eines Relais

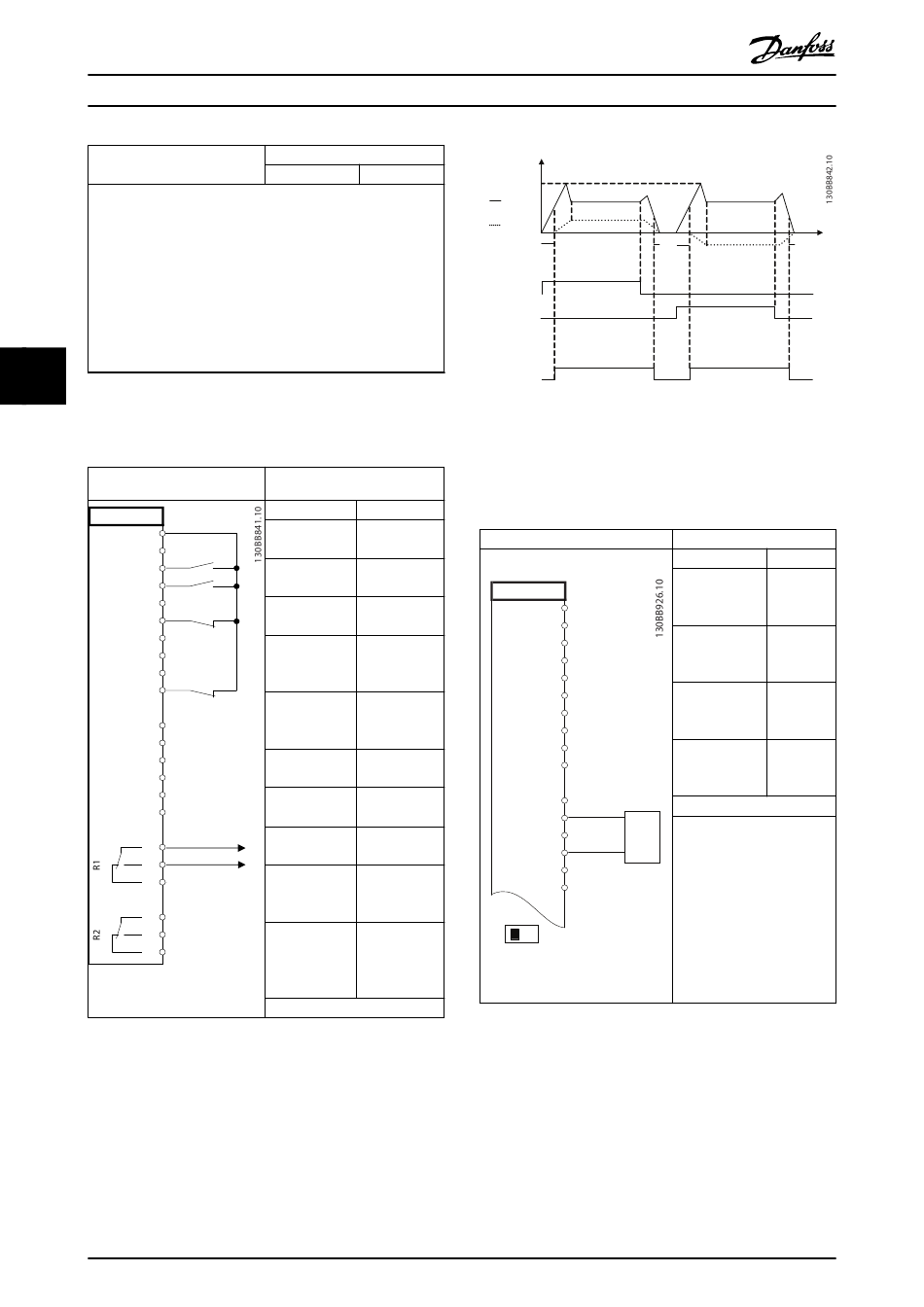

5.2.4 Mechanische Bremssteuerung

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
33
D IN
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
Tabelle 5.5 Mechanische Bremssteuerung (ohne Rückführung)
28
®
VLT Parallel Drive Modules
Parameter
Funktion Einstellung
Parameter
Funktion Einstellung
Parameter 1-00 [0] Ohne
Regelverfahren Rückführung
Parameter 1-01
[1] VVC +
Steuerprinzip
Parameter 5-40 [32] Mech.
Relaisfunktion Bremse
Parameter 5-10 [8] Start*
Klemme 18
Digitaleingang
Parameter 5-11 [11] Start +
Klemme 19 Reversierung
Digitaleingang
Parameter 1-71 0,2
Startverzög.
Parameter 1-72
+
[5]VVC /FLUX
Startfunktion
Rechtslauf
Parameter 1-76 I
m,n
Startstrom
Parameter 2-20 Anw.-abhängig
Bremse öffnen
bei Motorstrom
Parameter 2-21 Hälfte des
Bremse Nennschlupfs
schliessen bei des Motors
Motordrehzahl
*=Werkseinstellung
Danfoss A/S © 4/2016 Alle Rechte vorbehalten.
1-76
Current
Speed
1-71
Start (18)
Start
reversing (19)
Relay output
Open
Closed
Abbildung 5.1 Mechanische Bremssteuerung (ohne
Rückführung)
5.2.5 Drehzahlregelung ohne Rückführung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
-10 - +10V
COM
39
U - I
A53
Tabelle 5.6 Analoger Drehzahlsollwert (Spannung)
Time
2-21 1-71
2-21
Parameter
Funktion Einstellung
Parameter 6-10 0,07 V*
Klemme 53 Skal.
Min.Spannung
Parameter 6-11 10 V*
Klemme 53 Skal.
Max.Spannung
Parameter 6-14 0 Hz
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 50 Hz
Klemme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
Voraussetzungen sind 0-V-
DC-Eingang = Frequenz von
0 Hz und 10-V-DC-Eingang =
Frequenz von 50 Hz.
Die Klemmen 53 und 55
sind an einen 0–10 V DC-
Spannungseingang von
einem externen Regler
angeschlossen.
