Inbetriebnahme
1. Entfernen Sie den Deckel von einem Frequenzum-
richter mit Speichermodul.
2. Klemmen Sie das Speichermodul ab.
3. Setzen Sie den Deckel ein und befestigen Sie
diesen.
4. Entfernen Sie den Deckel vom neuen Frequen-
zumrichter.
5. Bauen Sie das Speichermodul in den neuen/
anderen Frequenzumrichter ein.
6. Setzen Sie den Deckel am neuen Frequenzum-
richter ein und befestigen Sie diesen.
7. Schalten Sie den Frequenzumrichter ein.
HINWEIS
Die erste Netz-Einschaltung dauert ca. 3 Minuten. In
dieser Zeit werden alle Daten an den Frequenzumrichter
übertragen.

5.4 Grundlegende Programmierung

Dieses Handbuch erläutert nur die erste Inbetriebnahme.
Eine vollständige Parameterliste finden Sie im VLT
DriveMotor FCP 106 und FCM 106-Programmierhandbuch.
Bei der ersten Inbetriebnahme ruft der Frequenzumrichter
den Inbetriebnahmeassistenten für Anwendungen mit
Regelung ohne Rückführung auf, siehe
Kapitel 5.4.1 Inbetriebnahmeassistent für Anwendungen ohne
Rückführung.
Nachdem der Inbetriebnahmeassistent beendet wurde,
stehen Ihnen die folgenden zusätzlichen Einrichtungsassis-
tenten und Anweisungen zur Verfügung:
•
Kapitel 5.4.2 Einrichtungsassistent für Anwendungen
mit Regelung mit Rückführung.
•
Kapitel 5.4.3 Quick-Menü Motoreinstellung.
•
Kapitel 5.4.5 Konfiguration des Thermistors.
Allgemeine Anweisungen zum Ändern von Parameterein-
stellungen finden Sie unter Kapitel 5.4.4 Ändern von
Parametereinstellungen.
MG03L303
Produkthandbuch
5.4.1 Inbetriebnahmeassistent für
Anwendungen ohne Rückführung
Der Inbetriebnahmeassistent führt den Installateur zur
Einrichtung einer Anwendung ohne Rückführung auf klare
und strukturierte Weise durch die Konfiguration des
Frequenzumrichters. Eine Anwendung ohne Rückführung
verwendet kein Istwertsignal des Prozesses.
®

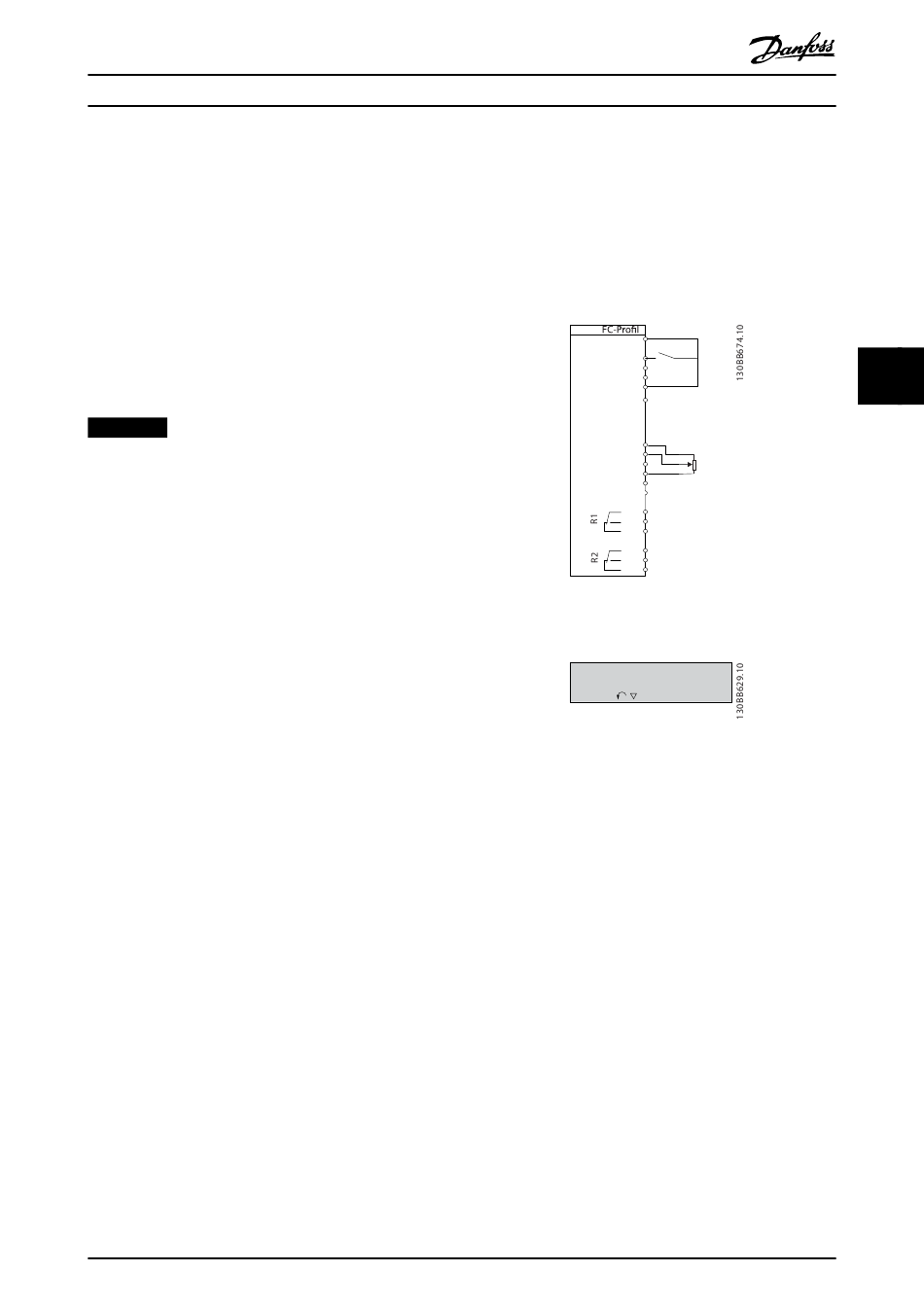

Abbildung 5.5 Anschlussdiagramm für den Inbetriebnahmeas-
sistenten für Anwendungen ohne Rückführung
Abbildung 5.6 Assistent-Startansicht
Die Startansicht des Assistenten erscheint nach der Netz-
Einschaltung und wird angezeigt, bis eine
Parametereinstellung geändert wird. Sie können den
Assistenten zu einem späteren Zeitpunkt jederzeit über das
Quick-Menü aufrufen. Drücken Sie [OK], um den Assistenten
zu starten. Drücken Sie [Back], um zur Statusanzeige
zurückzukehren.
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
12
+24 V
DIG EIN
18
Start
19
DIG EIN
20
COM DIG EIN
27
DIG EIN
29
DIG EIN
+10 V
50
+
A EIN
53
Sollwert
A EIN
54
COM
55
-
42
A AUS / D AUS 0-10 V
45
A AUS / D AUS
01
02
03
04
05
06
Assistent mit [OK] starten
Mit [Back] übergehen
Satz 1
