3]
Drücken Sie
ten.
4]
Führen Sie die nächste Messung durch.
5]
Speichern Sie die Ergebnisse.

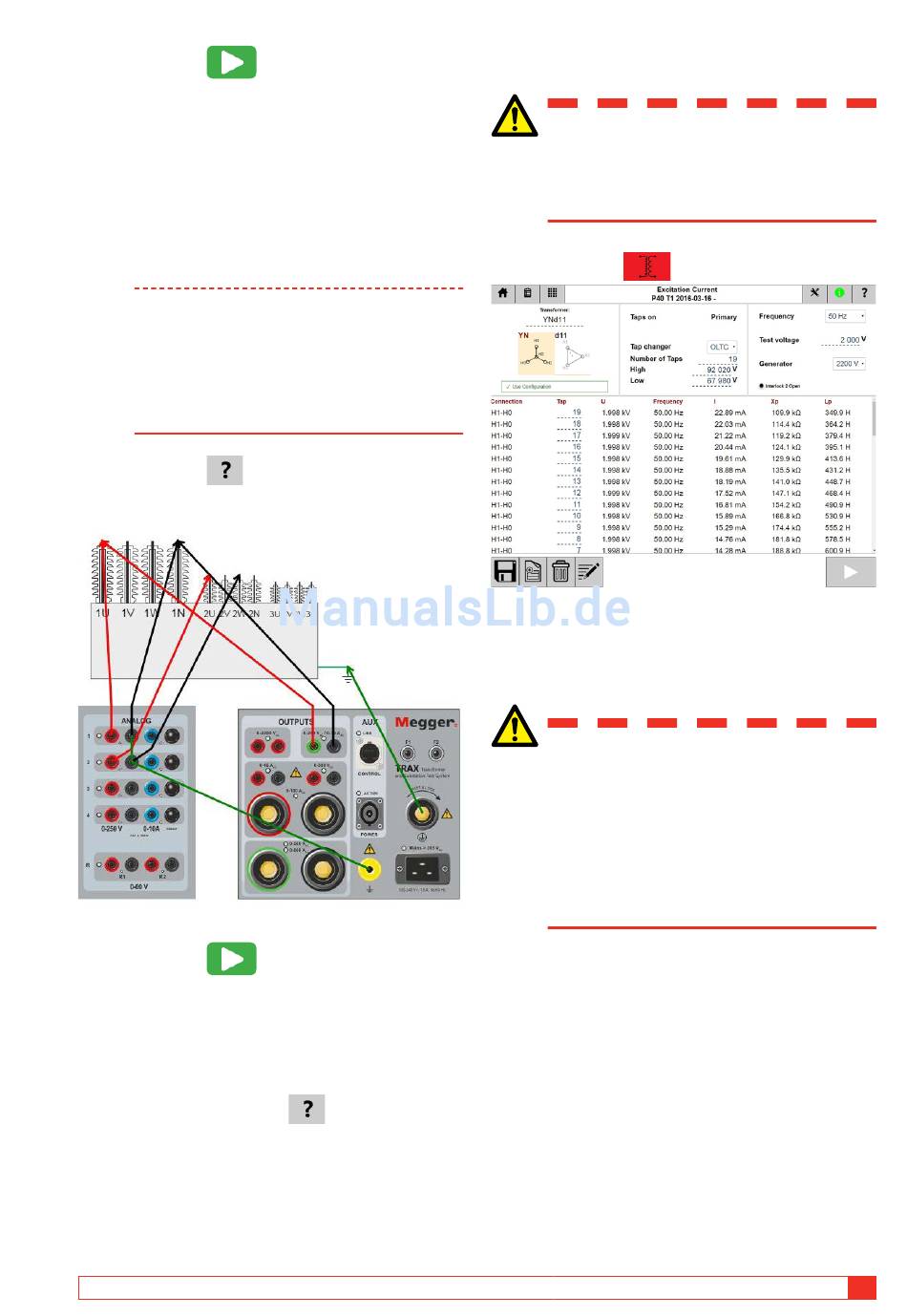

Mit Konfiguration
1]
Wählen Sie die Transformator "Konfigura-
tion" und geben Sie den ersten und letzten
Stufenspannungswert ein.
Anmerkung
Die erste Stufenspannung muss höher
als die Nennspannung für die Wicklung mit
Stufen sein und die letzte Stufenspannung
niedriger.
Für den Fall, dass die berechnete Stufenspan-
nung vom Typenschild abweicht, können Sie
die Werte manuell in die Tabelle eingeben.
2]
Schließen Sie die Kabel an.
Drücken Sie
, um ein Anschlussdia-
gramm anzuzeigen.
3]
Wählen Sie die Prüfspannung.
4]
Drücken Sie
ten.
5]
Wählen Sie die nächste Stufe, betätigen Sie
den Stufenschalter und fahren Sie fort, bis
alle Stufen gemessen sind.
6]
Schließen Sie die Kabel wieder an die nächste
Phase an. Drücken Sie
schlussdiagramm zu sehen.
7]
Messen Sie alle Stufen.
8]
Fahren Sie mit der nächsten Phase fort.
9]
Speichern Sie die Ergebnisse.
AJ033554CD
, um die Prüfung zu star-
, um die Prüfung zu star-
, um das An-
5.8 Erregerstrom
Wichtig
Lesen und befolgen Sie die Sicherheitsan-
weisungen, „2 Sicherheit" on page 8.
Befolgen Sie immer die örtlichen Sicher-
heitsbestimmungen.
1]
Drücken Sie
Die TRAX-App Erregerstrom ist zum Messen von
Strom und Impedanz an einer Seite des Trans forma-
tors vorgesehen, wobei die gegenüberliegende
Wicklung offen ist.
WARNUNG
Es ist üblich, den Erregerstrom an der
Hochspannungswicklung zu messen.
Wenn Erregerstrom auf der Niederspan-
nungsseite bei einem Transformator
ge messen werden soll, beachten Sie bitte,
dass die Hochspannungsseite bei einer hö-
heren Spannung spannungsführend sein
wird und das kann sehr gefährlich sein.
ZP-AJ01D
5 BETRIEBSANLEITUNG
TRAX
41
