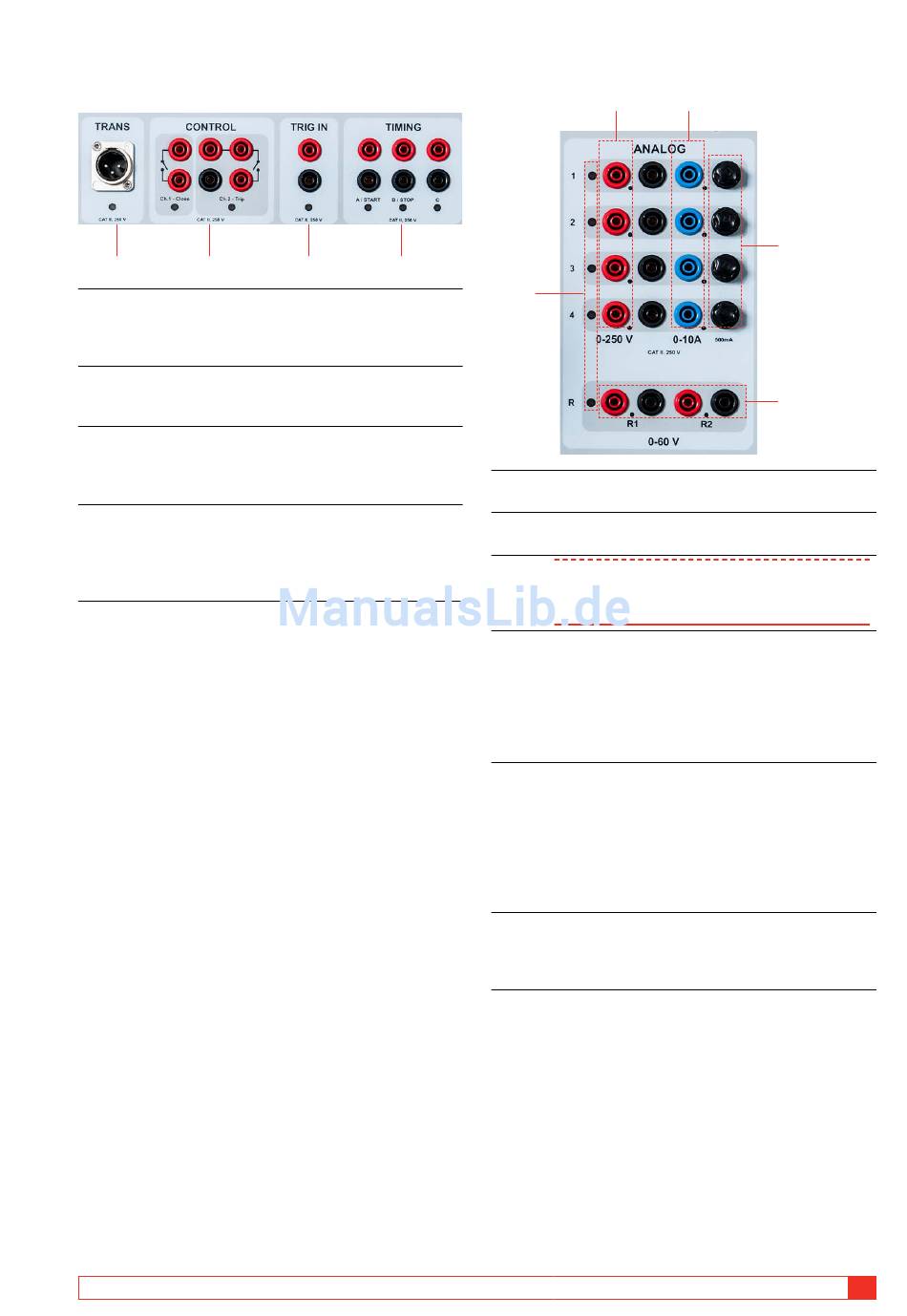

Wegaufnehmer, Binärausgänge
und Zeitmessung
1
2
1.
TRANS
Allgemeiner Eingang für Analog-Wegaufnehmer
und Analogsignalen der niedrigen Stufe, z.B.
Messumformer, Rogowski-Spulen usw.
2.
CONTROL
Schließer/Öffner für OLTC und Leistungsschal-
ter-Steuerung (auf-ab, Ein-Aus)
3.
TRIG IN
Externer Triggereingang zum Starten von
Messungen oder zum Aufzeichnen auf der Basis
eines externen Ereignisses.
4.
TIMING
Binäre Eingänge für Zeitmessungen in Zeitmess-
und Relais-Prüf-Anwendungen bei Verwendung
als Zeitmessgerät. Die A und B Eingänge sind für
Start und Stopp bestimmt.
AJ033554CD
3
4
3 STEUERUNGEN, ANZEIGEN UND ANSCHLÜSSE
Analogeingänge
1
5
1.
SPANNUNGSEINGÄNGE
Vier Kanäle 0 - 250 V AC, 0 - 350 V DC
2.
STROMEINGÄNGE
Vier Kanäle 0 - 10 A AC, 0 - 10 A DC
Anmerkung
Spannung und Strom können nicht
gleichzeitig am gleichen Kanal gemessen
werden.
3.
SICHERUNGEN
4 x 500 mA/25 V AC schnell, können von außen
getauscht werden, schützt den Shunt der Nieder-
stromverstärkung.
In der oberen Bedienfläche gibt es 4 x 15 A/250 V
AC flinke Sicherungen für Hochstromverstärker-
werte.
4.
DC EINGÄNGE
Diese zwei Kanäle (R1 & R2) sind dafür entwi-
ckelt, niedrige DC-Spannung beim Messen von
Kontakt- und Wicklungswiderstand zu messen;
dazu werden die Stromausgänge 100 A oder 1
bis 16 A DC verwendet. Wenn die Kanäle zum
Messen von AC verwendet werden, beträgt der
max. Eingang 40 V Eff.
5.
LED ANZEIGEN
Rote LED's zeigen an, welcher Kanal in Abhän-
gigkeit von den verwendeten Softwareinstru-
men ten angeschlossen wird.
ZP-AJ01D
2
3
4
