5 BETRIEBSANLEITUNG
Steuerungen für Stufenschalter-
betrieb

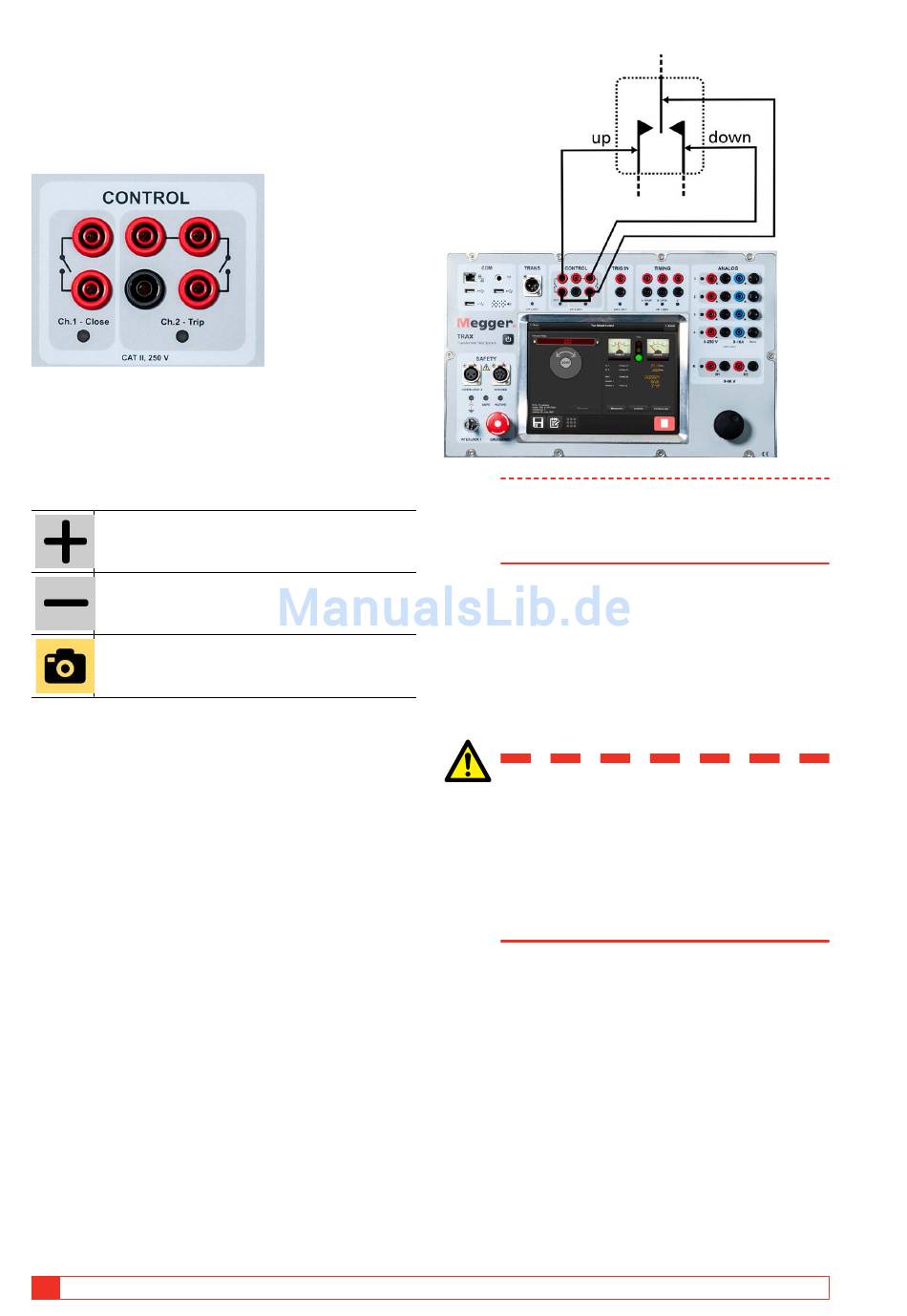

Die CONTROL-Kontakte werden verwendet, um den
Stufenschaltern abgesetzt zu betätigen.
+ / erhöhen steuert den linken ch 1 Kontakt.
- / verringern steuert den rechten ch 2 Kontakt.
Schaltflächen zur Verwendung während
des Betriebs
+ / erhöhen
- / verringern
Daten erfassen/messen ohne den Generator
zu stoppen (für OLTC Messungen).
Das Aktivieren der + oder - Schaltflächen schließt den
Kontakt für ca. 500 ms. Nach einem Schaltvorgang
sind die Kontakte für ungefähr 2 Sekunden blockiert
bevor der nächste Vorgang möglich ist.
Verlegen Sie von jedem Kontakt zwei Kabel und
schließen Sie sie parallel mit den Kontakten für den
manuellen Betrieb an, um die Stufe zu erhöhen/ver-
ringern (am Stufenschalter-Schalt schrank). Der max.
Durchflussstrom (kurzfristig) beträgt 35 A.
34
TRAX
Anmerkung
gespeist werden, normalerweise mit 3-Pha-
sen-Wechselstrom für den Motor und einer
DC-Steuerspannung.
Messungen können an festgelegten/konfigurierten
Transformatoren oder in „Keine Konfigura tion / Manu-
el le Prüfung" durch geführt werden. Entladen erfolgt
automatisch, sobald der Generator gestoppt ist über
die Stromkabel (Primär) bzw. auch (sekundär) über
die Spannungsmesskabel. Das Entladen wird auch
durchgeführt, wenn die Spannungsversorgung vom
TRAX aus Versehen ausfällt.
VORSICHT
Das Notfall-Entladen bei fehlendem Netz
kann aufgrund der niedrigeren Entlade-
spannung bedeutend länger dauern. Ach-
ten Sie darauf, dass Sie ausreichend lange
warten (bei einem großen Transformator
> 2 Minuten) bevor Sie irgendwelche Ka-
bel entfernen.
Transformator-Konfiguration
(Vektordiagramm)
Die Transformator-Konfiguration und Vektorgruppe
wird durch Eingabe der Konfiguration über
die Tastatur oder durch Auswahl in der Matrix
ausgewählt.
ZP-AJ01D
Der Stufenschalter muss separat
AJ033554CD
