Die folgenden Ausgänge sind intern an den gleichen
Ausgangstransformator angeschlossen und sollten als
"spannungsführend" betrachtet werden, sobald einer
der Ausgänge aktiviert ist.
▪ 0 - 2200 V AC
▪ 0 - 250 V / 10 A AC
▪ 0 - 300 V DC
▪ 0 - 200 / 800 A AC
Der 2,2 kV Ausgang ist darüberhinaus mit einem
Re lais getrennt und der Ausgang ist nur dann
"span nungs führend", wenn dieser Generator zur
Verwendung ausgewählt ist.
Die Stromausgänge 1, 16 und 100 A DC sind für
Widerstandsmessungen vorgesehen.
3]

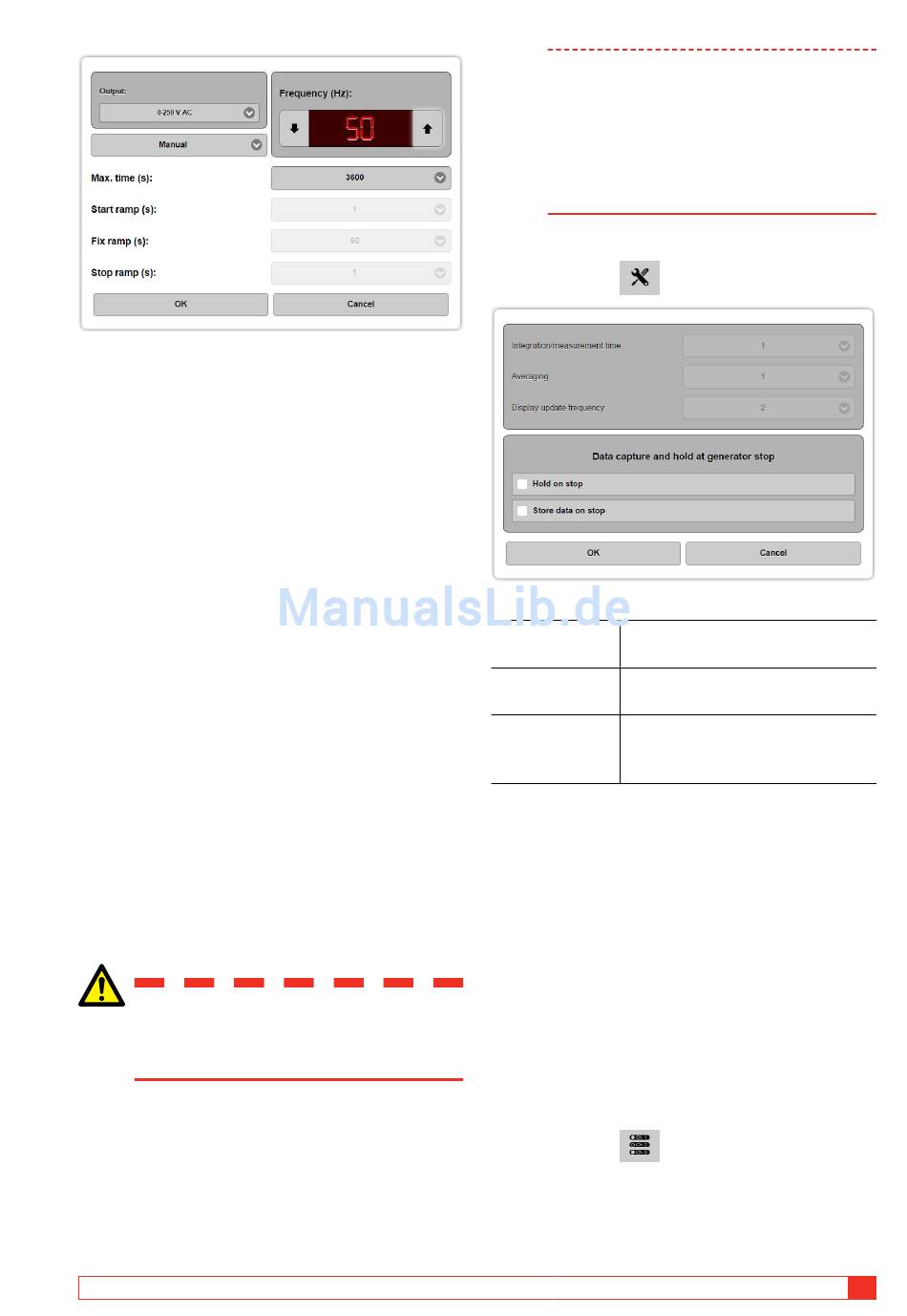

Machen Sie Einstellungen für "Frequenz".
4]
Wählen Sie "Manuell" oder "Rampe".
Im manuellen Modus wird der Generator unmittelbar
gestartet. Eine maximale Erzeugungszeit kann einge-
stellt werden.
Im Rampenmodus wird die Ausgangssignalamplitude
dauernd erhöht, beim eingestellten Wert gehalten
und zurück auf Null verringert. Rampen und Halte-
zeiten können ausgewählt werden.
Warnung
Die Manuelle Steuerung wurde nicht für
Widerstandsmessungen bei induktiven
Lasten entwickelt.
AJ033554CD
Anmerkung
Wenn Manuelle Steuerung für Wider-
standsmessungen bei induktiven Lasten ver-
wendet wird, sollte die manuelle Einstellung
mit kleinen und langsamen Anpassungen des
Prüfstroms verwendet werden. Zum Messen
von hochinduktiven Lasten, z.B. Transforma-
torwicklungen, sollte die App Wicklungswi-
derstand verwendet werden.
App-Einstellung
1]
Drücken Sie
Integration/
Integrationszeit für die jeweilige
Messzeit
Messzeitaufzeichnung
Durchschnitts-
Anzahl der gemittelten Messauf-
berechnung
zeich nungen im gemessenen Wert
Aktualisier.-
Zeitintervall für die Aktualisierung
frequenz
der angezeigten Werte
Bildschirm
(Zeit pro Messaufzeichnung)
Beispiel: 1,1,1 bedeutet, dass eine Messung 1 s lang
durchgeführt wird, ohne zusätzliche Durch schnitts-
bildung und der Bildschirm jede Sekunde aktualisiert
wird. 2,3,1 bedeutet, dass die Messung 2 s lang
durchgeführt wird und 3 Messungen gemittelt
werden. Der Bildschirm zeigt jede Sekunde einen
laufenden Durchschnitt (2/2).
Datenerfassung und Halten bei
Generatorstopp
Führen Sie die gewünschte Aktion bei Generatorstopp
durch: "Halten bei Stopp" und/oder "Speichern bei
Stopp".
App Kanalauswahl
1]
Drücken Sie
len.
ZP-AJ01D
5 BETRIEBSANLEITUNG
, um Messkanäle auszuwäh-
TRAX
23
