Der Parallelstrom wird mit einem externen Zangen-
stromwandler gemessen, der an Kanal R2 angeschlos-
sen ist und ein Wert für das Zangenamperemeter in
Volt / A wird benötigt (siehe Einstellungen). Dies wird
zum Berechnen des Stroms verwendet, der im paralle-
len Zweig fließt.
Messungen werden wie oben durchgeführt und der
gemessene Wert wird automatisch für den Paral lel-
strom angepasst.
AJ033554CD

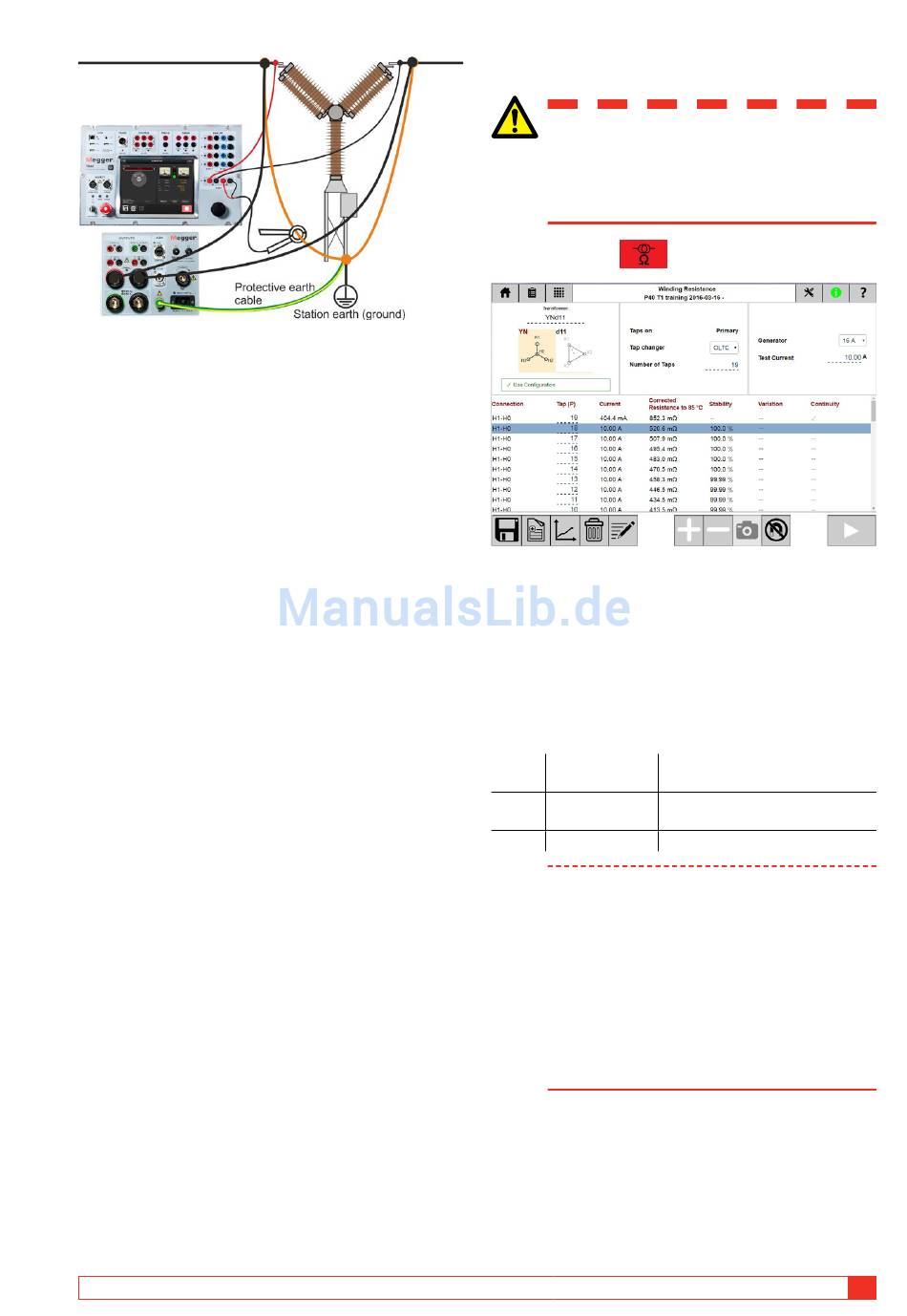

5.5 Wicklungswiderstand
Wichtig
Lesen und befolgen Sie die Sicherheitsan-
weisungen, „2 Sicherheit" on page 8.
Befolgen Sie immer die örtlichen Sicher-
heitsbestimmungen.
1]
Drücken Sie
Die App Wicklungswiderstand wird zum Mes sen
des Gleichstromwiderstands in Transformator-
wick lungen und anderen Objekten mit hoher
Induk ti vi tät ver wendet. Die App unterstützt Ein-
Kanal- und Zwei-Kanal-Messungen (Gleichzeitige
Wicklungsmagnetisierung, SWM).
Empfohlene Prüfstrombereiche
1 A
5 mA – 1 A
16 A
100 mA – 16 A
100 A
10 A – 100 A
Anmerkung
Beim Prüfen von Transformatorwick-
lungen sollte der Prüfstrom ausreichend sein,
um den Kern zu sättigen und somit die Induk-
tivität zu minimieren. Dies geschieht norma-
lerweise bei ungefährt 1 % des Nenn-Wick-
lungsstroms. Vermeiden Sie das Prüfen bei
> 15 % des Nennstroms - es kann Erwärmung
verursachen, welche die Genauigkeit beein-
flusst. Typische Prüfströme sind 1 - 15 %; die
Verwendung von 5 - 15 % wird schnelle und
stabile Werte ergeben.
ZP-AJ01D
5 BETRIEBSANLEITUNG
Widerstandsbereich
1 mΩ – 10 kΩ
Widerstandsbereich
160 µΩ – 50 Ω
Widerstandsbereich 10 µΩ – 5 Ω
TRAX
33
