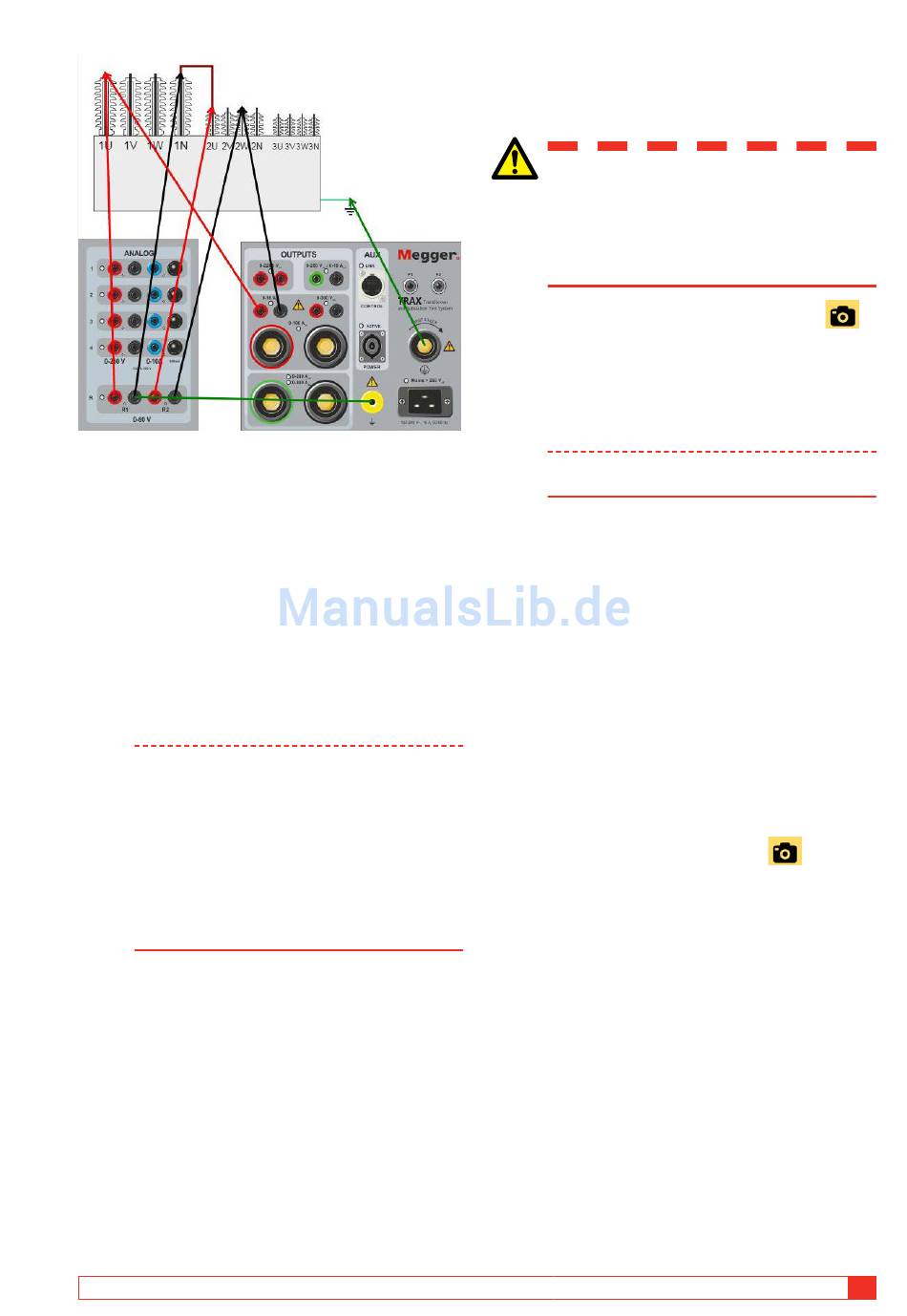

4]
Wählen Sie den Prüfstrom und starten Sie die
Messung.
Kein OLTC und keine Stufen
1]
Sobald der Wert stabil ist, stoppen Sie die
Messung und das Ergebnis wird angezeigt.
2]
Schließen Sie die Kabel erneut an und führen
Sie die Prüfung bei der nächsten Phase durch.
Die Widerstandsabweichung zwischen Wicklungen
wird angezeigt, sobald alle Phasen gemessen sind.
Stufen mit DETC (spannungsfreier Stufen-
schalter)
Anmerkung
Bei Prüfungen vor Ort wird der Trans-
formator oftmals mit der DETC-Position "wie
gefunden" geprüft; es kann nicht empfohlen
werden, den DETC-Auswahlschalter zu verän-
dern. Vergewissern und lassen Sie sich vom
Transformatorbesitzer bestätigen, bevor Sie
irgendwelche Änderungen vornehmen.
DETC und OLTC-Messungen sollten mit Wick-
lung durchgeführt werden (siehe allgemeine
Einstellungen).
1]
Sobald der Wert stabil ist, stoppen Sie die
Messung und das Ergebnis wird angezeigt.
2]
Stoppen Sie den Generator.
3]
Betätigen Sie den Stufenschalter.
4]
Starten Sie die Erzeugung, sobald der Wert
stabil ist, stoppen Sie die Messung und das
Ergebnis wird angezeigt.
5]
Wiederholen Sie ab Schritt 2 bis zur letzten
Stufe.
6]
Schließen Sie die Kabel erneut an und führen
Sie die Prüfung bei der nächsten Phase durch.
AJ033554CD
Die Wicklungsabweichung wird angezeigt, sobald alle
Phasen gemessen sind.
Falls OLTC
Wichtig
Verwenden Sie kein Autostopp beim
OLTC-Prüfen.
OLTC-Messungen müssen mit Wicklung
durchgeführt werden (siehe allgemeine
Einstellungen).
1]
Sobald der Wert stabil ist, drücken Sie
Die Messung und das Ergebnis werden
erfasst und für die aktuelle Zeile/Stufe an-
gezeigt. Die Messung wird auf der nächsten
Tabellenzeile (nächste Stufenposition) fortge-
setzt.
Anmerkung
Erzeugung nicht stoppen, solange die
letzte Stufe nicht geprüft ist.
2]
Stufenwechsler betätigen.
A]
Bei Diskontinuität (Öffnen vor Schließen)
wird TRAX die Prüfung automatisch
stoppen, die Wicklung entladen und den
Ausfall in der Kontinuitätsspalte protokol-
lieren.
Die Diskontinuität wird in der Zeile/Stufe
protokolliert, zu der der Schalterdurch-
gang stattfindet, d.h. eine Durchgangs-
diskontinuität beim Übergang von Stufe
5 zu 6 wird in der Zeile für den Schalter 6
protokolliert.
B]
Wenn die Kontinuität OK ist, wird TRAX
die Widerstandsmessung für die jeweilige
Stufe starten. Waren Sie auf einen sta-
bilen Wert und drücken Sie
wird mit dem Messen der nächsten Posi-
tion fortfahren.
3]
Ab Schritt 2 wiederholen.
Bis zur letzten Stufe fortfahren.
4]
Messung (Generator) stoppen und Daten
erfassen, sobald der Wert stabil ist.
5]
Kabel erneut verbinden und die Prüfung bei
der nächsten Phase durchführen.
Die Wicklungsabweichung wird angezeigt, sobald alle
Phasen gemessen sind.
ZP-AJ01D
