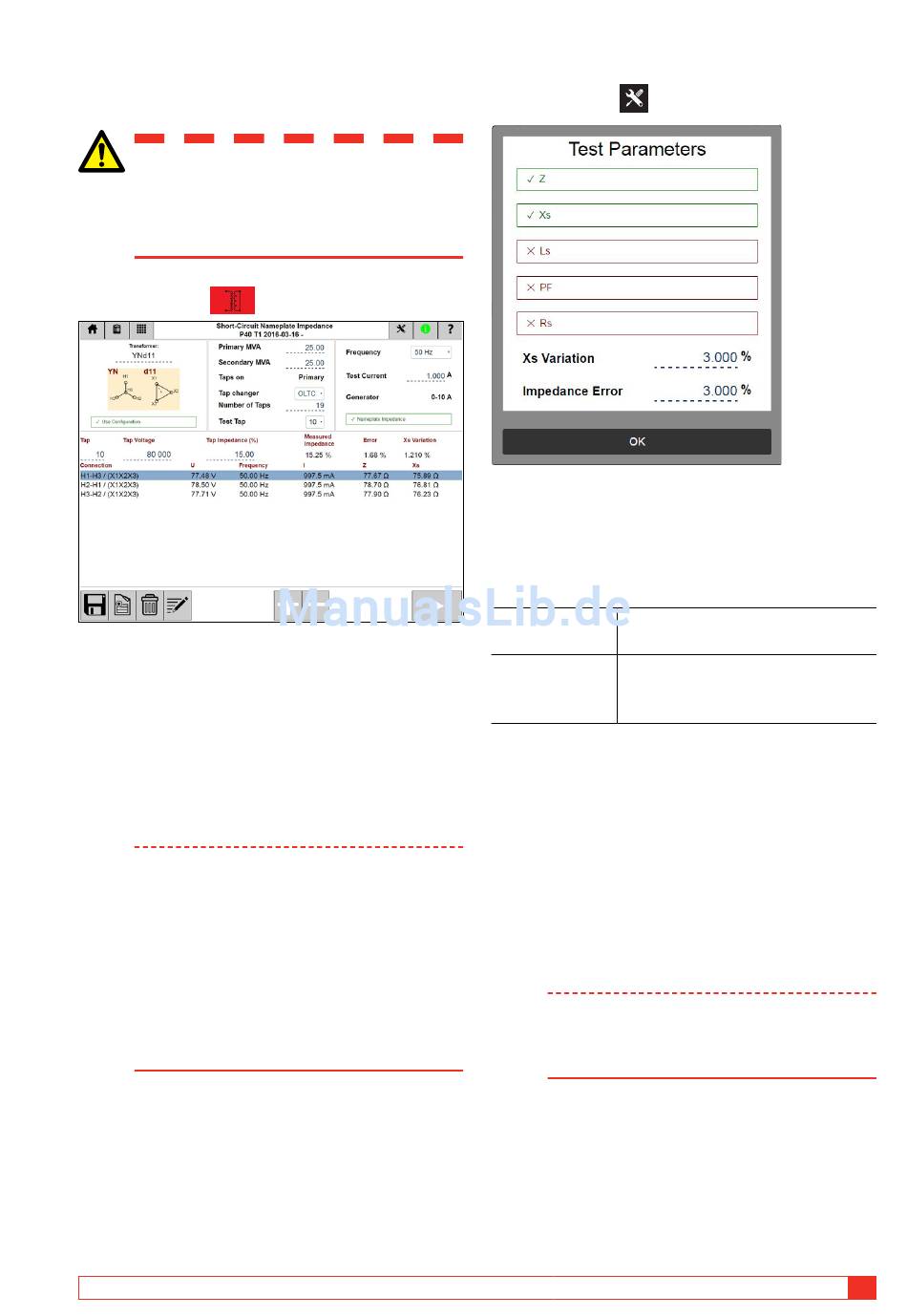

5.9 Kurzschluss-Impedanz/
Streureaktanz
Wichtig
Lesen und befolgen Sie die Sicherheitsan-
weisungen, „2 Sicherheit" on page 8.
Befolgen Sie immer die örtlichen Sicher-
heitsbestimmungen.
1]
Drücken Sie
Die TRAX-App Kurzschluss-Impedanz/Streu reaktanz ist
für Impedanzmessungen auf der Hoch spannungsseite
des Transformators vorgesehen, wobei die Nieder-
spannungsseite kurzgeschlossen ist.
Ohne Konfiguration müssen Sie bestimmen, wie
Sie anschließen und was Sie messen möchten. Mit
Konfiguration unterstützt die App die phasen weise
Messung oder mit Hilfe des Dreiphasen-Äquivalenz-
Modells von Kurzschlussimpedanz/Streureaktanz.
Anmerkung
Nicht alle Transformator-Konfigurati-
onen werden in dieser App unterstützt. Die
Dreiphasen-Äquivalenz-Impedanz-Analyse
wird nicht für Zickzack-Konfigurationen unter-
stützt. Messungen pro Phase werden nicht für
Konfigurationen ohne Hochspannungs-Null-
leiter (Dx, Yx und Zx) unterstützt. Zum Messen
dieser Konfigurationen auf einer einzelnen
Basis mit kundenspezifischen Anschlüssen
und Kurzschlüssen, verwenden Sie Manuelle
Steuerung.
AJ033554CD
Einstellungen
1]
Drücken Sie
Wählen Sie die berechneten Parameter aus, die
in der Ergebnistabelle angezeigt werden sollen.
Die Beschreibung der Parameter finden Sie unter
„Berechnete Parameter auf Seite"Berechnete
Parameter" on page 25.
Xs Abweichung Abweichung zwischen Wicklungen
Standard 3%
Impedanz-
Abweichung von Typenschild-
Fehler
Impedanz
Standard 3%
Transformatorkonfiguration
1]
Die Konfiguration wird durch Eingabe des
entsprechenden Transformator-Vektordia-
gramms über die Tastatur oder Auswahl in
der Matrix ausgewählt (siehe Wicklungswi-
derstands-App).
Wenn keine Konfiguration eingegeben ist,
wird die Prüfung automatisch als Manuelle
Prüfung bei einem 2-Wicklungs-Transformat-
or festgelegt.
Anmerkung
Konfigurierte und Manuelle Prüfun-
gen können in der gleichen Sitzung gemischt
werden, NICHT aber zwei Prüfungen mit
verschiedenen Konfigurationen.
2]
Legen Sie das zu prüfende Wicklungspaar
fest.
Wenn die Impedanz berechnet werden
soll (3-phasig äquivalent), geben Sie MVA,
Spannung und Impedanz für die jeweils zu
prüfende Stufe ein. Wenn die Konfiguration
ein Drei-Wicklungs-Transformator ist, dann
ZP-AJ01D
5 BETRIEBSANLEITUNG
TRAX
43
