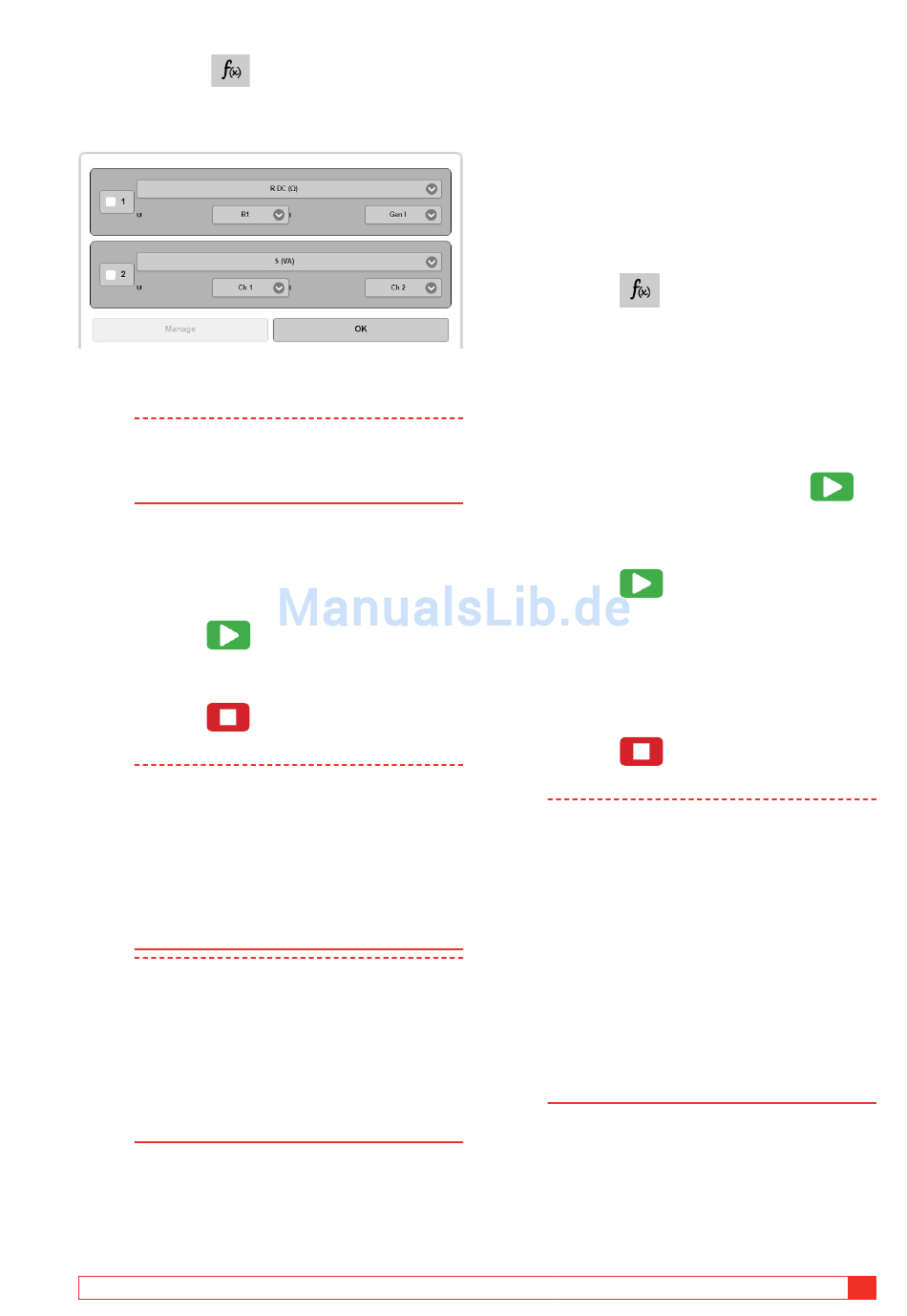

Wählen Sie die Widerstandsberechnung "R
DC (Ω)" mit Hilfe von "R1" und "Gen I".
9]
Schließen Sie Strom- und Spannungskabel an
das Prüfobjekt an.
Anmerkung
Dies ist eine Vierleitermethode.
Schließen Sie Spannungserfassungskabel
"innerhalb" der Stromkabelanschlüsse an. Die
Anschlüsse dürfen einander NICHT berühren.
10]
Wählen Sie einen für das Prüfobjekt geeigne-
ten Prüfstrom.
Verwenden Sie, wann immer möglich, einen
Hochstrom, vermeiden Sie aber unbeabsich-
tigtes Erwärmen des Prüfobjekts.
11]
Drücken Sie
12]
Warten Sie, bis sich die Ergebnisse stabilisiert
haben.
13]
Drücken Sie
se ab.
Anmerkung
Die Manuelle Steuerung wurde nicht
für Widerstandsmessungen bei induktiven Las-
ten z.B. Transformatorwicklungen entwickelt.
Wird die Manuelle Steuerung hierfür verwen-
det, sollte die kleine und langsame Anpassung
des Prüfstroms genommen werden. Zum
Messen von hochinduktiven Lasten, z.B. Trans-
formatorwicklungen, sollte das Instrument
Wicklungswiderstand verwendet werden.
Anmerkung
Zum Messen hoher Widerstände ist
es möglich, eine vereinfachte Zweileiter-Tech-
nik zu verwenden. Schließen Sie die 1 A
DC-Ausgänge direkt an die R1-Eingänge und
verbinden Sie von den R1-Eingängen zum
Widerstand. Beachten Sie bitte, dass die maxi-
male Bürdenspannung ungefähr 50 V beträgt;
wählen Sie also einen sehr langsamen Strom
beim Messen im kOhm-Bereich.
AJ033554CD
und lesen Sie die Ergebnis-
Erregerstrom- (Impedanz-)
Messungen
1]
Wählen Sie 0 - 250 V oder 0 - 2200 V Genera-
tor vorbehaltlich der erwarteten Sättigungs-
spannung des Prüfobjekts.
2]
Wählen Sie die Einstellung Frequenz für den
Messkanal "Gen I" und "Gen U", um Erre-
gerspannung und Strom zu messen und die
Daten für die Berechnungen zu verwenden.
3]
Drücken Sie
duktivität", "Impedanz", "Leistungsfaktor"
oder andere Parameter, um zusätzliche Infor-
mationen zur Prüfung zu erhalten.
4]
Schließen Sie die Generatorkabel an das
Prüfobjekt an.
5]
Wählen Sie eine entsprechende Prüfspan-
nung für das Prüfobjekt oder steuern Sie
die Spannung manuell (nachdem Sie
drücken); beobachten Sie den Erregerstrom,
um z.B. den Sättigungs-/Kniepunkt zu be-
stimmen.
6]
Drücken Sie
starten.
7]
Warten Sie die Ergebnisse ab, um die Span-
nung zu stabilisieren oder manuell zu steu-
ern; beobachten Sie den Erregerstrom, um
z.B. den Sättigungs-/Kniepunkt zu bestim-
men.
8]
Drücken Sie
se ab.
Anmerkung
Die obige Beschreibung verwendet
einen internen Strommesskanal und misst den
Gesamtstrom, der im Prüfobjekt erzeugt wird.
(GST-GND)
Wenn das Prüfobjekt zwei parallele Teile hat,
z.B. eine Wicklung in einer Dreiecks-Konfi-
guration, dann ist der gemessene Wert der
Strom, der durch eine Wicklung geht, die
parallel zu zwei in Reihe geschalteten Wick-
lungen ist.
Zum Messen des Erregerstroms bei einer
einzelnen Wicklung in einer Dreiecks-Konfi-
guration kann eine externe Strommessung
verwendet werden und bei korrektem Erden
kann eine UST-Messung durchgeführt werden.
ZP-AJ01D
5 BETRIEBSANLEITUNG
und wählen Sie z.B. "In-
, um den Generator zu
