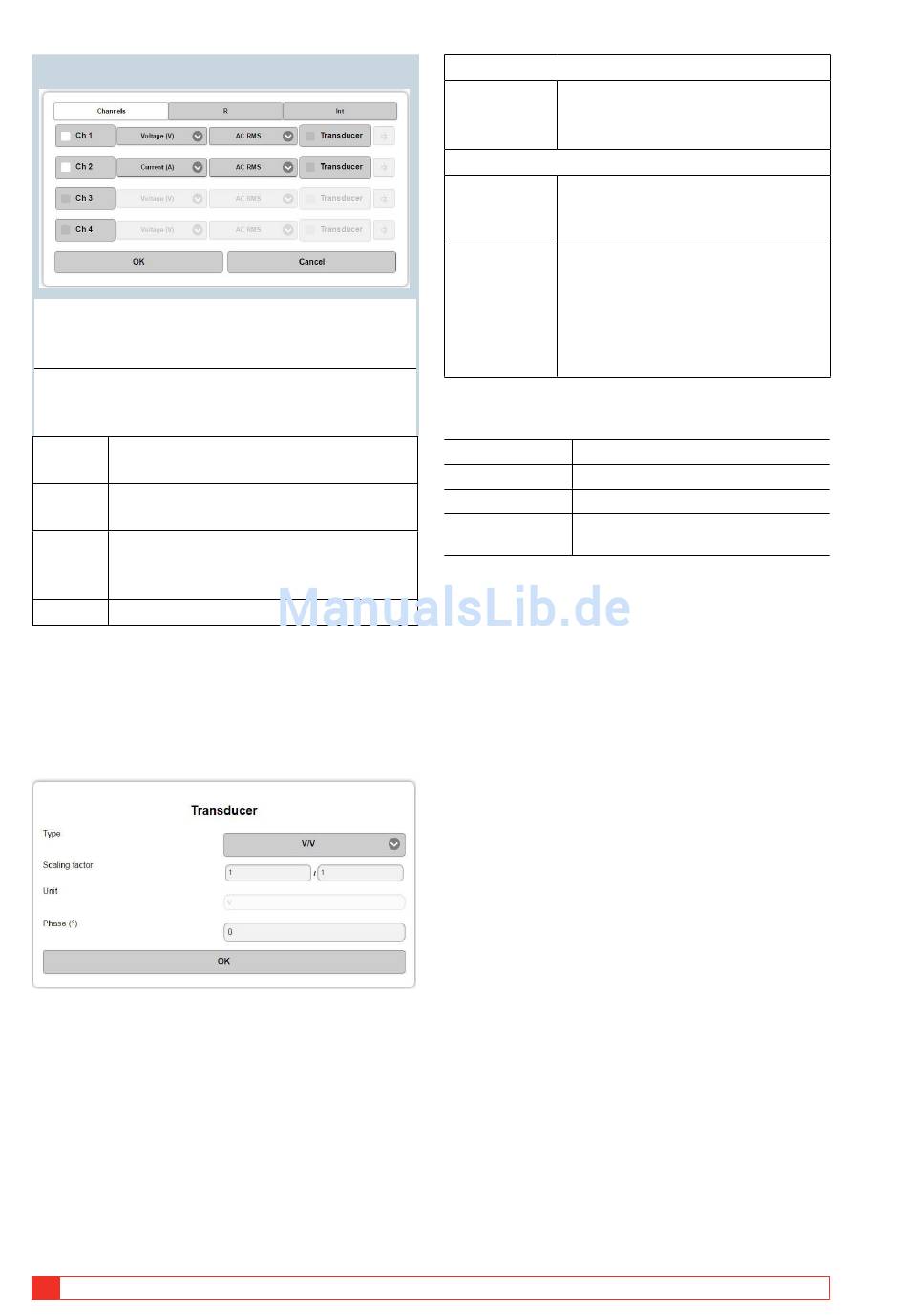

5 BETRIEBSANLEITUNG
Kanäle
Externe Mehrzweck-Messkanäle für AC/DC-
Spannung oder Strom, die getrennt aktiviert
werden.
Die Messdaten können ausgewählt werden, um
angezeigt oder bei Berechnungen wie den nachfol-
genden verwendet zu werden:
AC EFF
Effektivwert der AC-Komponente im
Prüfsignal
Freq
Schmalbanddaten für die ausgewählte
Frequenz (Werkseinstellung)
RMV
Gleichgerichteter Mittelwert des Signals
multipliziert mit 1,11 zu äquivalenter
EFFEKTIV-Wert-Bildung
DC
DC Wert
Wegaufnehmer
Wegaufnehmer können verwendet werden, um ein
Messsignal in ein entsprechendes Strom- oder Span-
nungs signal zu konvertieren, das von TRAX gemessen
wird, z.B. aktive Stromklemmen (Strom zu Spannung).
24
TRAX
Spannungsmesskanäle
Typ
Strommesskanäle
Typ
Skalierungs-
faktor
Beispiel:
Aktive Stromklemme, als 10 mV/A bezeichnet
Ausgewählter Typ V / A
Skalierungsfaktor
Einheit
Phase
ZP-AJ01D
V / V
V / A
V / Kundenspezifisch
A / A
A / V
A / Kundenspezifisch
Die Konversionsdaten für den
Wegaufnehmer werden in zwei
Feldern eingegeben; Ausgangsgröße
und Ein gangsgröße (gegebenenfalls
+ Phasenabweichung, falls anwend-
bar, Standard = 0)
0,01 / 1
A (voreingestellt)
Phasenabweichung entsprechend
Datenblatt
AJ033554CD
