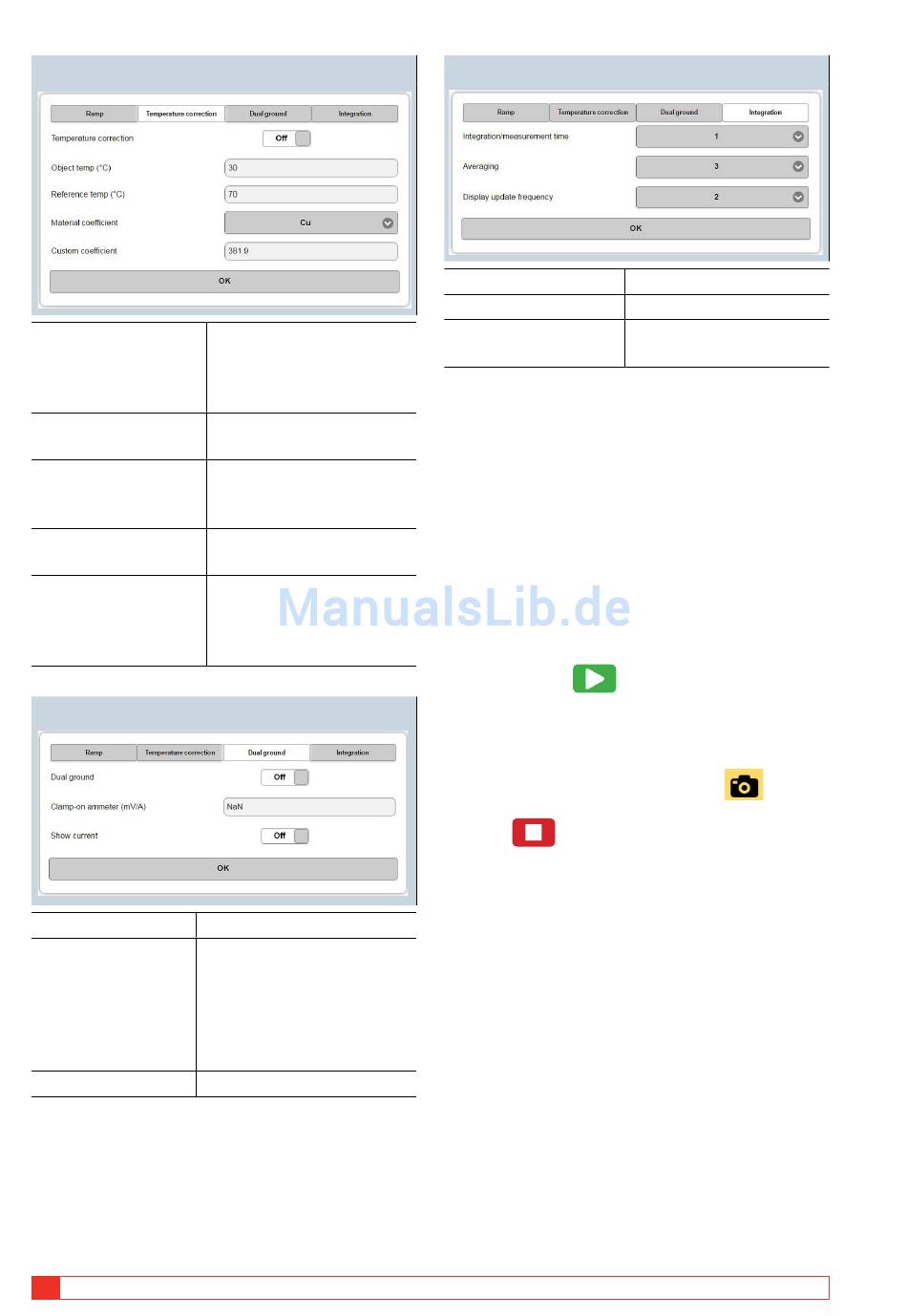

5 BETRIEBSANLEITUNG
Temperaturkorrektur
Temperaturkorrektur Ein/Aus
Objekttemp. (°C)
Referenztemp. (°C)
Materialkoeffizient
Kundenkoeffizient
DualGround
DualGround
Zangenampere-
meter (mV/A)
(optionales
Zubehör, an
R2-Eingang
angeschlossen)
Strom anzeigen
32
TRAX
Gemessene Werte werden
automatisch auf die Re fe-
renz temperatur korrigiert.
Geben Sie die Prüfobjekt-
temperatur ein
Referenztemperatur, auf die
der Widerstand angepasst
wird.
Für Kupfer, Aluminium oder
kundenspezifisch festgelegt.
Nur anwendbar, wenn der
Materialkoeffizient auf
kundenspezifisch eingestellt
ist.
Ein/Aus
Stellen Sie das Verhältnnis für
das Zangenamperementer ein
(mV).
Ein/Aus
ZP-AJ01D
Integration
(Nur Dauermodusbetrieb)
Integration/Messzeit
Durchschnittlich
Display Aktuali sie-
rungs-frequenz
Anschluss für Messung
1]
Anschluss an das Prüfobjekt und Erden einer
Seite.
2]
Wählen Sie gewünschten "Prüfstrom" und
"Generator".
Nach der Auswahl kann der Prüfstrom inner-
halb des aktuellen Strombereichs angepasst
werden.
3]
Wählen Sie "Dauernd", falls gewünscht.
Einzelprüfung ist standardmäßig voreinge-
stellt.
4]
Drücken Sie
Stroms zu starten.
A) Bei einer einfachen Prüfung wird die
Prüfung automatisch durchgeführt und das
Ergebnis angezeigt.
B) Im Dauermodus drücken Sie
jede Prüfung aufzuzeichnen
und
, um den Generator zu stoppen.
DualGround-Messungen
Das Leistungsmerkmal DualGround wird in Si tu a-
ti o nen verwendet, bei denen der Strom durch das
Prüf ob jekt nicht der gleiche ist wie der erzeugte
Strom. Ein typisches Beispiel ist das Messen von
Leistungs schal terkontakten, wobei der Leistungs schal-
ter auf beiden Seiten geerdet ist.
0,1, 0,2, 0,5, 1, 2 oder 4
1, 2, 3, 4 oder 5
1, 2, 3 oder 4
, um das Einprägen des
, um
AJ033554CD
