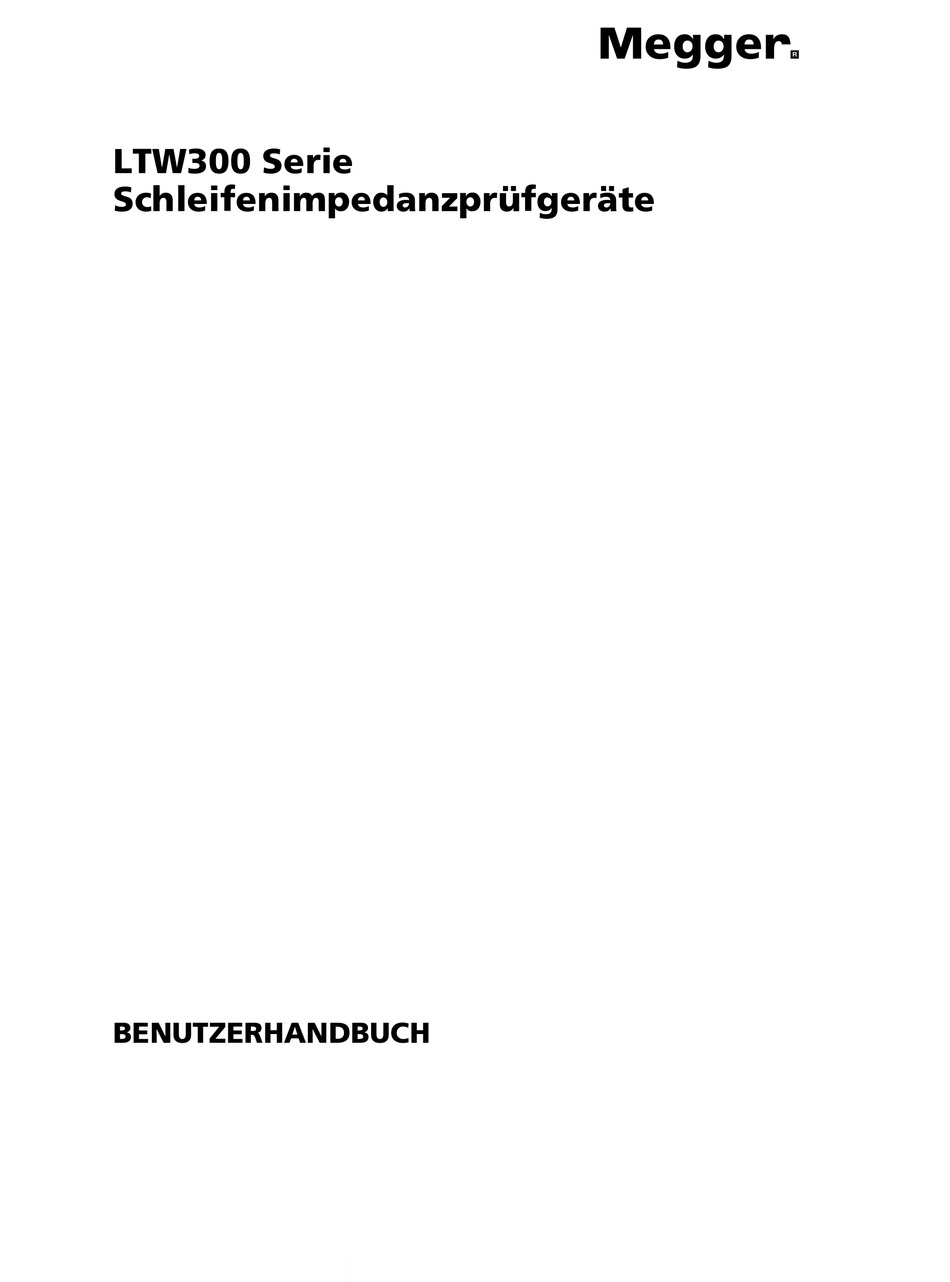

- Seite 1 LTW300 Serie Schleifenimpedanzprüfgeräte BENUTZERHANDBUCH...
- Seite 2 SICHERHEITSHINWEISE Die Sicherheitshinweise und Vorsichtsmaßnahmen müssen gelesen und verstanden werden, bevor das Gerät benutzt wird. Sie müssen während des Gebrauchs befolgt werden. Das Erdschleifenimpedanzprüfgerät erzeugt während der Dauer der Prüfung eine zeitweilige Verbindung mit niedrigem Widerstand zwischen Stromleiter und Erde. Dies ist sowohl Geräte- als auch Installationsfehlern besonders gefährlich.
-
Seite 3: Inhaltsverzeichnis
INHALT Einleitung Allgemeine Beschreibung Auspacken der Verpackung LCD-Anzeige Frontkonsole Zusätzliche Steuerung (LTW335) Steuertaste Bereichsauswahltaste Anschlusskonsole Öffnen/Schließen der Gerätabdeckung Vorbereitungen vor dem Gebrauch Vorprüfkabel Eindringen von Feuchtigkeit Allgemeine Bedienungsanleitung Hintergrundbeleuchtung Prüfkabel Prüfkabelanschluss Schleifenprüfung Beschreibung der Prüfmethoden Prüfung ohne Auslösen (alle Geräte) Während normaler Schleifenprüfung verwendete Symbole Hochstromprüfung (alle Geräte) Hochauflösende Prüfung (nur LTW425) -
Seite 4: Einleitung

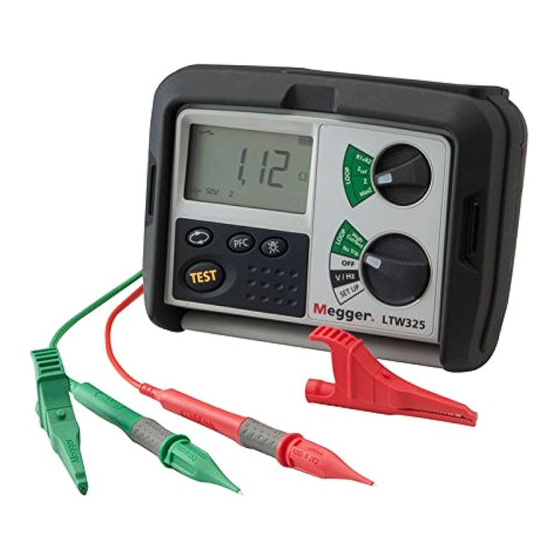

Dieses Benutzerhandbuch beschreibt die Bedienung und die Funktionen der folgenden Schleifenimpedanz- Testgeräte der LTW300-Serie: LTW315 LTW325 LTW335 LTW425 Diese Geräte werden von Megger Limited Archcliffe Road Dover Kent CT17 9EN England entworfen und hergestellt. Megger behält sich das Recht zu unangekündigten Änderungen an den technischen Daten dieser Geräte vor. -
Seite 5: Allgemeine Beschreibung
Packen Sie den Inhalt des Kartons vorsichtig aus. Er enthält wichtige Dokumente, die Sie für zukünftige Referenz behalten sollten. Bitte füllen Sie die Garantie Karte aus und schicken Sie sie so schnell wie möglich an Megger Limited, um jegliche Verzögerung unseres Supports zu verhindern, sollte dieser notwendig sein. -
Seite 6: Lcd-Anzeige
2.2 LCD-Anzeige Warnhinweis - siehe Durchgebrannte Warten Temperaturwarn-anzeige Bedienungsanleitung Nulldurchganganzeige für Prüfkabel RCD Trip RCD-Auslöse- Batterie- Indicator Anzeige Ladezustand Gemessene Ergebnisse Messbereiche Ausgewählte Warnhinweis bei Kontakt- Rauschen in spannung Netzspannung R1+R2-Funktion Schleifenprüfung verlängert Zref-Funktion ausgewählt Schleifen-prüfung ausgewählt (Betrieb in Modus 2) aktiv (notwendig, bevor R1+R2 gemessen werden kann) -
Seite 7: Frontkonsole
2.3 Frontkonsole Prüfkabelanschlüsse Schleifentest-Funktion Siehe Abschnitt 2.5 (alle außer LTW315) MaxZ LCD-Anzeige R1+R2 Zref Einstellungs-funktion wählen Schlitze für Trageriemen Prüftaste & Prüfkabelnull Bereichsauswahltaste: NO-TRIP High Current HIGH Res (LTW425) Volt/Frequenz Setup Anzeigetaste für Hintergrundbeleuchtung Frontkonsolen-abdeckung vorgesehenen Ein/Aus (unter Gerät verstaut) Fehlerstrom... -
Seite 8: Zusätzliche Bedienelemente Auf Dem Ltw335 (Speicher- Und Download-Gerät)
2.4 Zusätzliche Bedienelemente auf dem LTW335 (Speicher- und Download-Gerät): 2.4.1 Zusätzliche Steuerung Pfeiltasten: Ergebniss abbrechen, Durch Schaltkreis- und Prozess speichern Verteilertafelnummern blättern Bestätigt Prüfergebnis, löscht Anfrage NEXT Wählt Prüfart Auftrag, Verteilertafel, Schaltkreis, Phase usw. STORE Speichert letztes Prüfergebnis LAST Als nächstes 2.4.2 Bereichsschalter Prüfergebnis löschen Letztes... -
Seite 9: Anschlusskonsole
2.5 Anschlusskonsole Anschluss für Ein- oder Anschluss für Erde, Neutral 3-Phasen oder 2. Phase Maximal 300V Warnhinweis: USB-Anschluss an Phase - Erde Bedienungs-anleitung Computerport nur lesen LTW335 2.6 Öffnen/Schließen der Gerätabdeckung 1. Öffnen Sie die Abdeckung durch Anheben der Frontkonsolenlasche (1). 2. -
Seite 10: Vorbereitungen
Alle Prüfkabel stellen einen Teil des Messkreises des Geräts dar und dürfen in keiner Weise modifiziert oder geändert werden, oder mit einem anderen elektrischen Gerät benutzt werden. Das mit dem Megger-Testgerät gelieferte Netzsteckerprüfkabel ist ein Prüfkabel, das einen Bestandteil des Messkreises des Geräts darstellt. Die Gesamtlänge dieses Kabels darf nicht verändert werden. Wenn der Netzkabelstecker nicht für Ihre Art Steckdosen geeignet ist, dürfen Sie keinen Adapter verwenden. -
Seite 11: Prüfkabelanschluss
4.3 Prüfkabelanschlüsse Die mitgelieferten Prüfkabel müssen an die entsprechenden Steckdosen auf der Rückseite des Geräts mit den Bezeichnungen L0/L2 und L1 angeschlossen werden. Für den Anschluss an den zu prüfenden Schaltkreis werden Standardprüfsonden und Krokodilklemmen mitgeliefert. -
Seite 12: Schleifenprüfung
5. Schleifenprüfung Abhängig von dem verwendeten Gerät stehen die unten beschriebenen unterschiedlichen Optionen zur Schleifenprüfung zur Verfügung: Gerät Keine Hoch- MaxZ Hohe Ergebnis- 50 V 100 V Aus- strom R1+R2 Auslösung speicher lösung und Download 440V 280 V ... -
Seite 13: Hochstromprüfung (Alle Geräte)
Wenn starkes elektrisches Rauschen erfasst wird, wird das Symbol [ ] angezeigt. Dies weist darauf hin, dass während der Prüfung übermäßiges Rauschen entdeckt wurde. Wenn dieses Symbol am Ende der Prüfung immer noch angezeigt wird, empfehlen wir, die Prüfung zu wiederholen. 5.1.1.3 Hochstromprüfung - (alle Geräte) Führt eine sehr schnelle Schleifenprüfung bei einem Nennprüfstrom von 4 A durch. -
Seite 14: Nicht Auslösende Schleifenprüfung Mit Dem Rot-Grünen Prüfkabel
5.2.3 Nicht auslösende Schleifenprüfung mit dem ROT-GRÜNEN Prüfkabel Die nicht auslösende Schleifenprüfung kann durchgeführt werden, wenn bei Verwendung des 2-Leiter- Kabelsatzes keine Netzsteckdose zur Verfügung steht. 5.2.3.1 Phase-Erde-Schleifenprüfung Stellen Sie den [No Trip]-Prüfbereich auf dem unteren Bereichsschalter und [Z] auf dem oberen Bereichsschalter (falls vorhanden) ein. -
Seite 15: Phase-Neutral-Hochstrom-Schleifenprüfung
5.3.2 Phase-Neutral-Hochstrom-Schleifenprüfung Wiederholen Sie Prüfung 5.3.1, während das GRÜNE Kabel am Neutral-Leiter angeschlossen ist. Dieser Test kann auch mit Hilfe des Netzsteckerprüfkabels und den ROTEN und BLAUEN Steckern durchgeführt werden. 5.3.3 Phase-Phase-Hochstrom-Schleifenprüfung Wiederholen Sie Prüfung 5.3.1, während das GRÜNE Kabel an einem anderen Phase-Leiter angeschlossen ist. -
Seite 16: Maxz (Ltw325, Ltw335 Und Ltw425)
Stellen Sie sicher dass die 4mm Anschlüsse sauber gehalten werden durch Reinigung mit Isopropyl- Alkohol oder ähnliche Reinigungsmittel. Weitere Fehler können durch zu geringen Abstand zu Transformatoren entstehen: Das Prüfen in der Nähe eines Transformators kann aufgrund der Verschlechterung des Leistungsfaktors durch den großen Anteil Blindwiderstand bei der Messung zu Messfehlern führen. -
Seite 17: Messen Von Zref
Schließen Sie das Gerät an den zu prüfenden Schaltkreis wie in Abschnitt 5.2, 5.3 oder 5.4 beschrieben Drücken Sie die Taste [TEST], um eine Schleifenprüfung durchzuführen. Das Prüfergebnis wird angezeigt und intern als Zref abgelegt. 5.8.2 Messen von R1+R2 Stellen Sie den oberen Bereichsschalter auf den [R1+R2]-Bereich. Die Anzeige zeigt das Symbol ]an, um darauf hinzuweisen, dass ein R1+R2-Prüfmodus ausgewählt ist. -
Seite 18: Spannungs- Und Frequenzmessung
6. Spannungs- und Frequenzmessung WARNHINWEIS: Das Gerät darf nicht an CATII-, CATIII- oder CATIV-Systemen mit Spannungen von über 300 V Phase-Erde und 440 V Phase-Phase verwendet werden 6.1 Phase-Erde- und Phase-Neutral-Spannungs- und -Frequenzmessung Zur Messung der Spannung der elektrischen Stromquelle mit dem Netzsteckerprüfkabel: Stellen Sie da Gerät auf den Bereich [V/Hz]. -
Seite 19: Speichern Und Herunterladen Der Testergebnisse (Nur Ltw335)
7. Speichern und Herunterladen der Testergebnisse (nur LTW335) 7.1 Speichern von Schleifenprüfungsergebnissen: Die Speicherung von Prüfergebnissen erfolgt bei dem Gerät nach folgender Struktur: Jb:00, Jb:01… 99 = Auftragsnummer db:01 , db:02, db:03 …99 = Verteilertafelnummer Ct:01 , Ct:02, Ct:03…99 = Schaltkreisnummer Ln:LL, Ln:LE, Ln:LN, Ln:NE = Leitungsanschluss Ph: 1, Ph: 2, Ph: 3... -
Seite 20: Herunterladen Von Ergebnissen Auf Einen Pc
Wiederholen Sie die Schritte ab Schritt 3, um weitere Prüfergebnisse abzurufen. 7.5 Herunterladen von Ergebnissen auf einen PC: Starten Sie Megger PowerSuite Professional oder Megger Download Manager auf dem PC. Wählen Sie ein geeignetes Downloadgerät aus der Liste. Achten Sie darauf, dass der LTW300-Treiber ausgewählt ist (d.h. -
Seite 21: Einstellungsmenü
8. Einstellungsmenü Der Modus SETUp ermöglicht die Konfiguration der folgenden Funktionen: Abschnitt Funktion Optionen Werk-seitige Option Ein-stellung AoFF Zeit bis zur automatischen Abschaltung (AUTO OFF-Zeit) Die automatische Abschaltzeit des Geräts kann gegebenenfalls 2 min / 20 2 min verlängert werden. buZZ Summer EIN/AUS Der Summer kann für Arbeiten in Büroumgebungen... -
Seite 22: Einstellung Der Hintergrundbeleuchtungshelligkeit Die Hintergrundbeleuchtung Hat Vier Stufen
Ziehen Sie das erste Prüfergebnis vom zweiten Prüfergebnis ab, um den zusätzlichen Schleifenwidersand zu erhalten, der von dem neuen Kabelsatz erzeugt wird. Wenn das Ergebnis negativ ist, ist der zweite Kabelsatzwiderstand geringer als das mitgelieferte Standardkabelset und sollte nicht für eine Schleifenprüfung mit diesem Gerät verwendet werden. Wenn das Ergebnis größer als 0,99 Ω... -
Seite 23: Warnhinweise Und Statusmeldungen
9. Warnhinweise und Statusmeldungen 9.1 Schleifenprüfung unmöglich oder frühzeitige Beendigung einer Schleifenprüfung: Eine Schleifenprüfung kann unterbrochen werden oder gar nicht erst starten, wenn es ein Problem mit dem Anschluss der Prüfkabel oder der Sicherung des Geräts gibt, wenn ein Erdungsproblem auf dem zu prüfenden Schaltkreis vorliegt oder eine Netzspannung oder Netzfrequenz außerhalb des zulässigen Bereichs liegen. -
Seite 24: Austauschen Von Batterien Und Sicherungen
Fehlerhafte, feststeckende Schlüssel- oder Schalterposition. Schleifenprüfungsergebnis außerhalb des Anzeigebereichs. Überspannungswarnung. Für LTW315 lautet die Warnung <280 V. Kein Zref-Wert gespeichert oder Prüfergebnis niedriger als gespecherter Zref- Wert. Zref-Messung erforderlich, bevor R1+R2-Messung erfolgen kann. Netzfrequenz außerhalb des zulässigen Bereichs. Anzeige schaltet zwischen Spannung und Frequenz um. Anzeige zeigt <49,00Hz oder >51,00Hz an. -
Seite 25: Warnsymbol Für Niedrigen Batterieladezustand
Symbole und ein regelmäßiges Piepen dauern an, bis das Gerät ausgeschaltet wird. Dies geschieht nur, wenn ein schwerer interner Fehler aufgetreten ist. Bitte wenden Sie sich an Megger Limited unter der am Ende dieses Leitfadens erwähnten Kontaktanschrift oder rufen Sie den technischen Kundendienst unter der Telefonnummer +44 (0)1304 502 102 an, um weitere Ratschläge zu erhalten. -
Seite 26: Technische Daten
13. Technische daten 13.1 Allgemeine Spezifikation Only values with tolerances or limits are guaranteed data. Values without tolerances are for information only. Genauigkeit: Alle Genauigkeitsangaben beruhen auf folgenden Annahmen: Umgebungstemperatur: 23ºC ± 2ºC Nennnetzspannung: 230 V AC ± 1% Spannungsmessung (Wechselstrom nur) 50 V bis 440 V ±2% ±1 V... -
Seite 27: Mit Entsprechenden Geräten Geliefert
1000V WS und 1500V GS. Ausrüstung zum Prüfen, Messen oder Überwachen von Schutzvorrichtungen. Teil 1 – Allgemeine Anforderungen Teil 3 – Schleifenwiderstand E.M.V. Die Geräte entsprechen IEC61326-1 Betriebliche Unklarheiten: Besuch www.megger.com Stromversorgung Batterie: 8 x 1,5V-Zellen vom Typ IEC LR6 (Alkali-Batterien AA) Wiederaufladbar: 8 x 1.2V NiMH-Zellen Batterielebensdauer: 2000 aufeinanderfolgende Prüfungen... -
Seite 28: Reparatur Und Garantie
Packzettels gleichzeitig per Luftpost an Megger geschickt werden. Wenn Geräte außerhalb der Garantiezeit repariert werden müssen, kann bei der Zuweisung der RA-Nummer ein Kostenvoranschlag gemacht werden. 5. Sie können den Fortschritt der Arbeiten an Ihrem eingesendeten Produkt online unter www.megger.com verfolgen. - Seite 29 T +1 416 298 6770 F +1 416 298 0848 E casales@megger.com Megger-Produkte werden weltweit in 146 Ländern vertrieben. Dieses Gerät wurde in Großbritannien hergestellt. Das Unternehmen behält sich das Recht vor, technische Daten oder Design ohne vorherige Ankündigung zu ändern.
