HV-Tertiär
40
TRAX

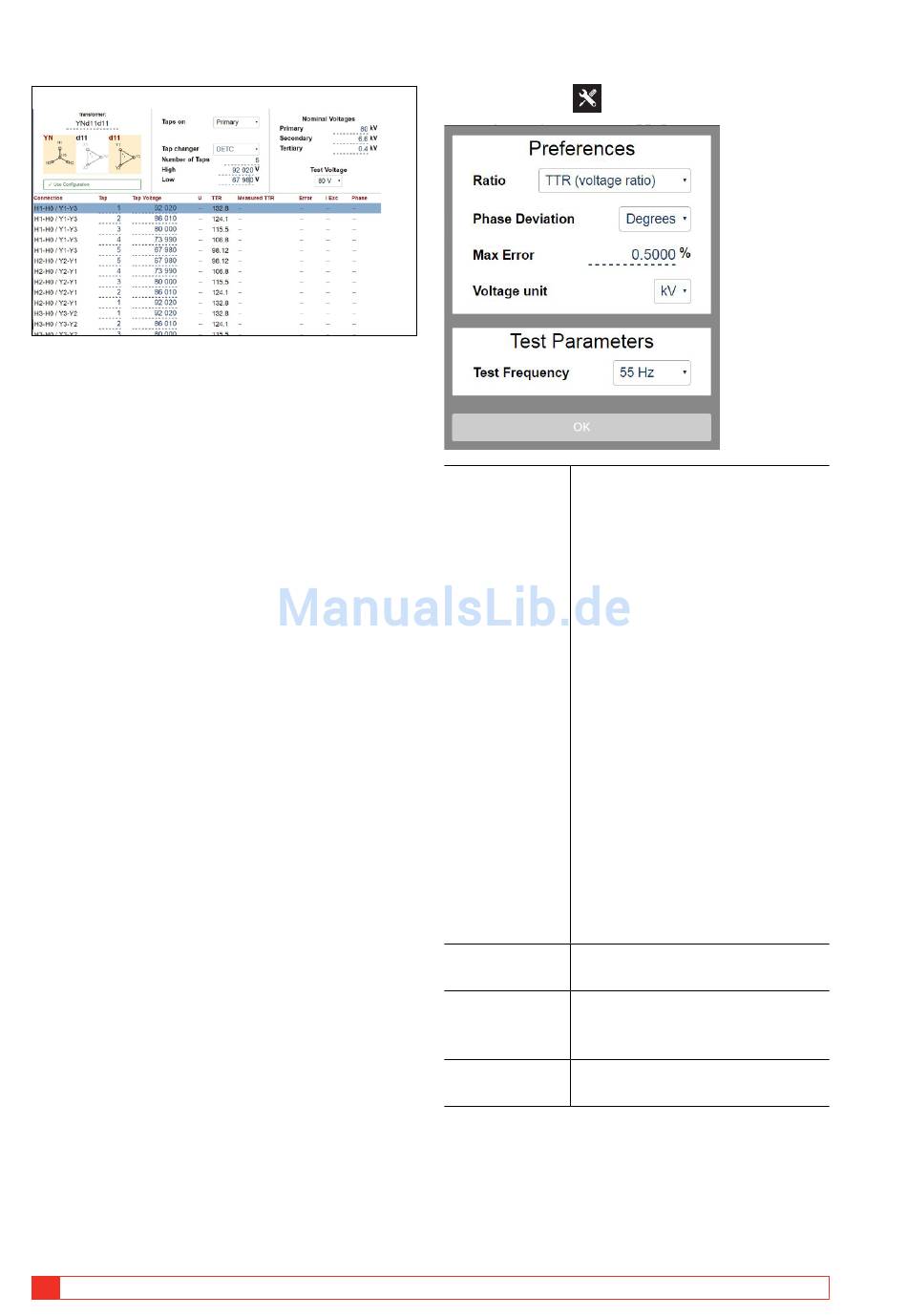

Einstellungen
1]
Drücken Sie
Verhältnis
Phasenabwei-
chung
Max. Fehler (%) Einstellung legt die Grenze fest, bei
Prüffrequenz
Schritt-für-Schritt-Anweisungen
Keine Konfiguration
1]
Schließen Sie die Kabel an.
2]
Wählen Sie die Prüfspannung.
ZP-AJ01D
Das Verhältnis kann als TTR/
Span nungsverhältnis oder Typen-
schild verhältnis angezeigt werden.
TTR/Span nungsverhältnis wird
mit Bezug auf die tatsäch li che
Konfiguration berechnet; dazu
werden übliche Neuberech-
nungs faktoren für verschiedene
Kon fi gu rationen verwendet. Bei
Auswahl Typen schild verhältnis
werden die Ergebnisse berechnet,
um das Verhältnis zwischen den
Leitung-zu-Leitung- (Typenschild-)
Spannungen des Transformators
widerzuspiegeln.
Beispiel: Für einen Dyn11 100
zu 10 kV Transformator beträgt
das TTR/Spannungsverhältnis
10 x Wurzel 3, 100 kV zu
10 kV x Wurzel 3, während die
Typenschildspannung 10, 100 kV
bis 10 kV beträgt.
Kann als Grad oder Minuten
ausgewählt werden
der die gemessenen Werte hervor-
gehoben werden sollten.
Prüffrequenz-Auswahl; 16 2/3, 25,
50, 55 (Standard) oder 60 Hz
AJ033554CD
