R
Spannungsmesskanäle, R1 und R2 sind für
DC-Widerstandsmessungen vorgesehen. Sie
können aber auch für AC-Messungen und/oder
mit Wegaufnehmern verwendet werden. Bei
Verwendung für AC-Messungen (bis zu 60 Hz,
kann auch für höhere Frequenzen bei geringfügig
reduzierter Präzision verwendet werden), darf die
Spannung 40 V EFFEKTIV nicht überschreiten.
Int
Interne Messkanäle. Immer aktives Zeigen von
Effektiv-Werten in den Analogmessgeräten. Muss
zum Erfassen, Halten und/oder zur Verwendung für
Berechnungen ausgewählt werden.
Die Messdaten für das Anzeigen und Verwenden in
Berechnungen können ausgewählt werden als:
AC EFF
EFFEKTIV-Wert der AC-Komponente im
Prüfsignal
Freq
Schmalbanddaten für die ausgewählte
Frequenz (Werkseinstellung)
RMV
Gleichrichtmittelwert des Signals
multipliziert mit 1,11 für äquivalenten
EFFEKTIV-Wert
DC
DC-Wert
Berechnete Parameter
1]
Drücken Sie
AJ033554CD

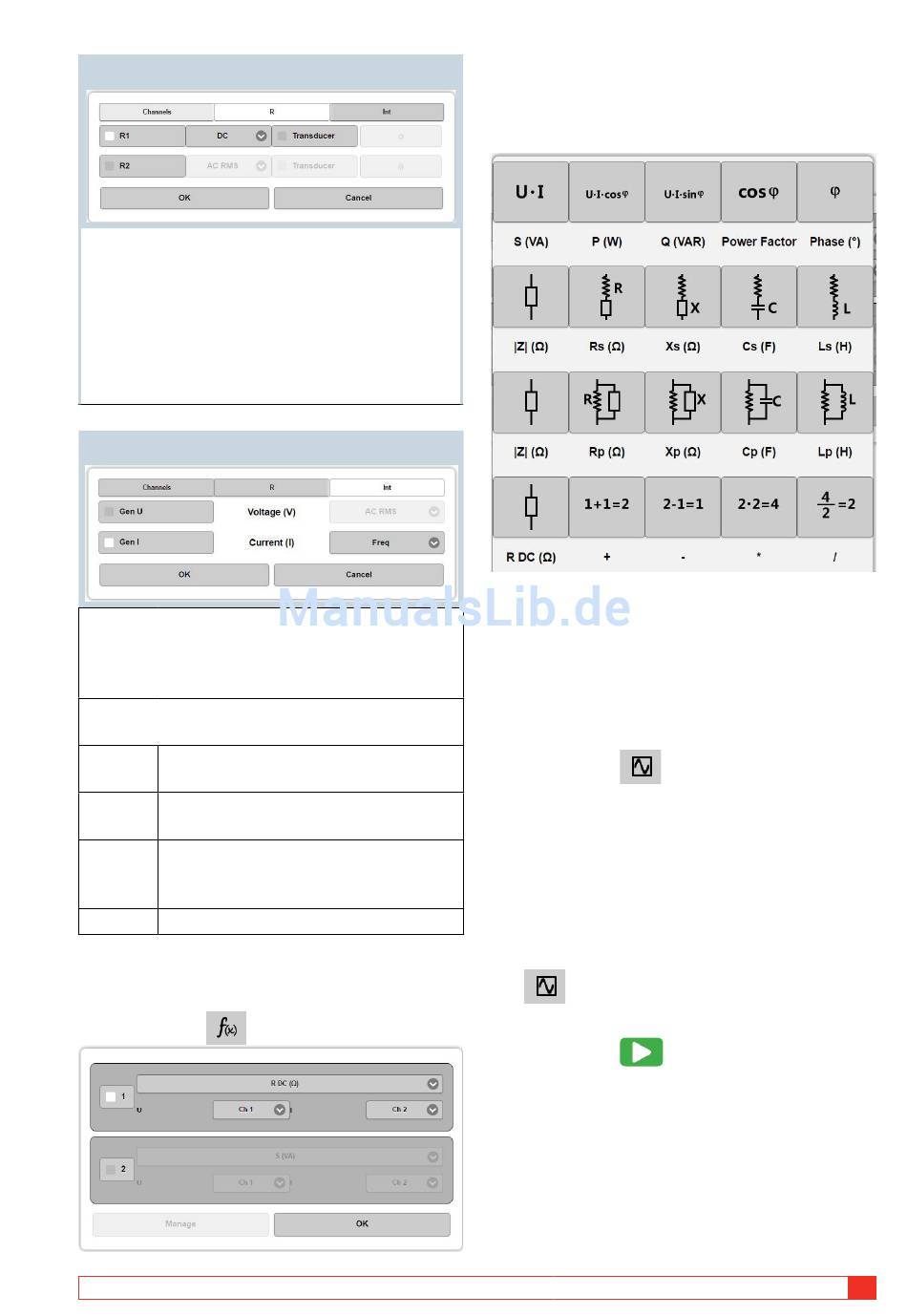

Der Dialog aktiviert mathematische Operationen bei
den Prüfdaten. Gemessene Daten können zum Be-
rech nen von einem oder zwei aus der folgenden Liste
ausgewählten Parameter(n) verwendet werden.
Für Phasenmessungen ist die niedrigste Kanalzahl
Referenz (z.B. Phasenunterschied zwischen Kanal 1
und Kanal 2 wird als Kanal 2 nacheilend berechnet).
Für phasenbezogene Messungen, z.B. Z, X usw. wird
der Wert mit der Spannungsreferenz berechnet.
Oszilloskop
1]
Drücken Sie
Das Oszilloskop kann zum Überwachen der Mess-
signale verwendet werden.
2]
Drücken Sie "Eingänge" (rotes Quadrat) und
wählen Sie Messkanäle für das Anzeigen
3]
Drücken Sie "Einfrieren", um das Oszilloskop-
bild zu halten und zu zeigen.
4]
Zum Schließen des Oszilloskops, drücken Sie
Start/Stopp-Messungen
1]
Drücken Sie
ten.
Ausgangssignale und ausgewählte Messsignale
werden ständig auf den Analogmessgeräten und in
den Ergebnisfeldern angezeigt.
ZP-AJ01D
5 BETRIEBSANLEITUNG
, um die Messung zu star-
TRAX
25
